2.1 Vorderseite
1
Hilfselektroden-Buchse
Zum Anschliessen der Hilfselektrode. Mit AE
beschriftet.
3
Zellenhalter
Mit Chip für die automatische Erkennung
der Messzelle.
5
Referenzelektroden-Buchse
Zum Anschliessen der Referenzelektrode.
Mit RE beschriftet.
7
Wanne
9
Gewinde
Für die Rändelschraube zum Befestigen der
Fronthaube.
■■■■■■■■
8
1
2
3
6
7
8
9

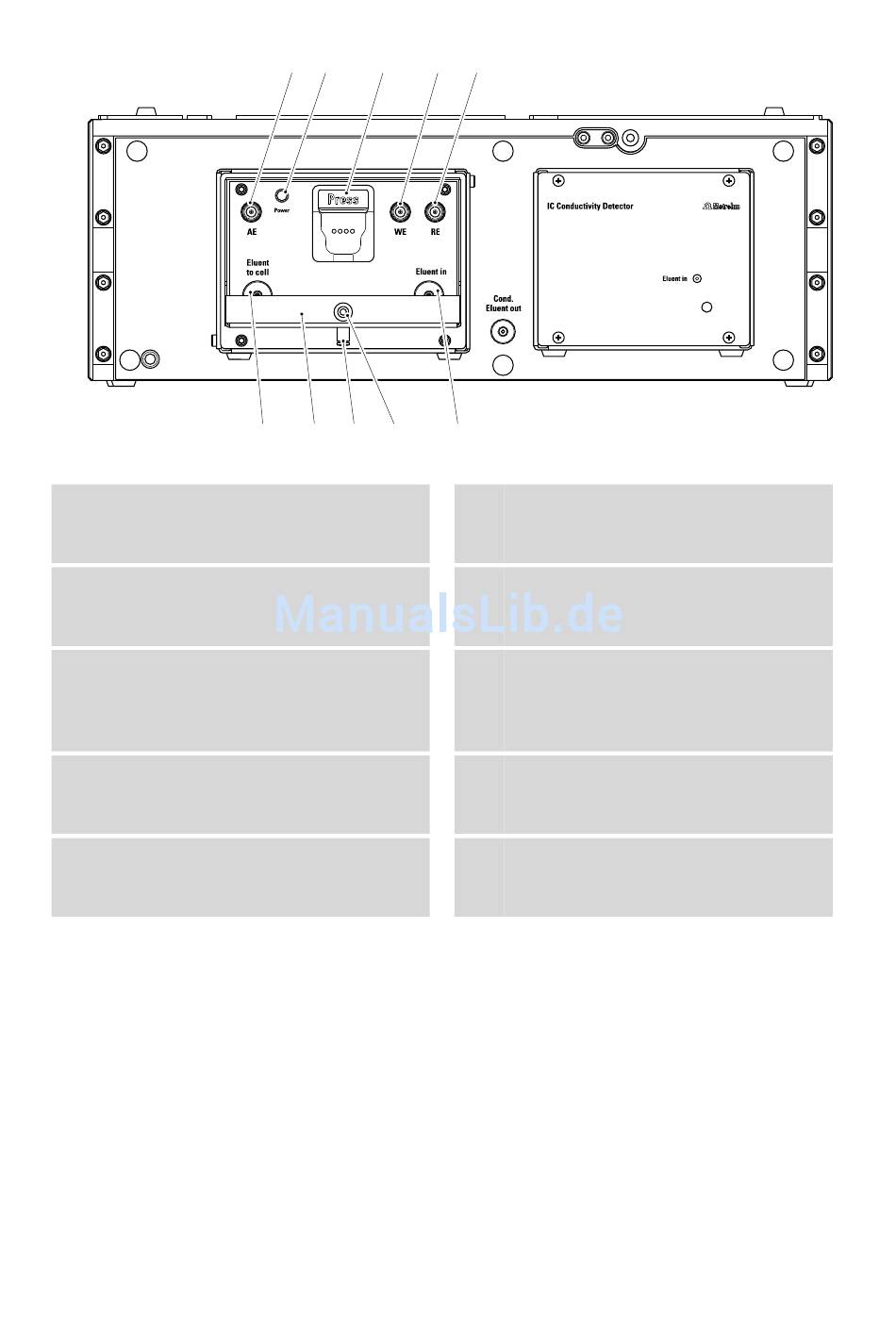

Abbildung 2
Vorderseite – Fronthaube entfernt
4
5
10
2
Power LED
Bereitschaftsanzeige Amperometrischer
Detektor.
4
Arbeitselektroden-Buchse
Zum Anschliessen der Arbeitselektrode. Mit
WE beschriftet.
6
Kupplung
Zum Anschliessen einer Verbindungskapillare
zur Messzelle. Mit Eluent to cell beschrif-
tet.
8
Ablaufstutzen
Zum Ableiten von Flüssigkeit aus der Wanne.
Mit einem Stopfen verschlossen.
10 Kupplung
Zum Anschliessen der Detektor-Eingangska-
pillare. Mit Eluent in beschriftet.
2.896.0030 896 Professional Detector – Conductivity & Amperometry
■■■■■■■■■■■■■■■■■■■■■■
