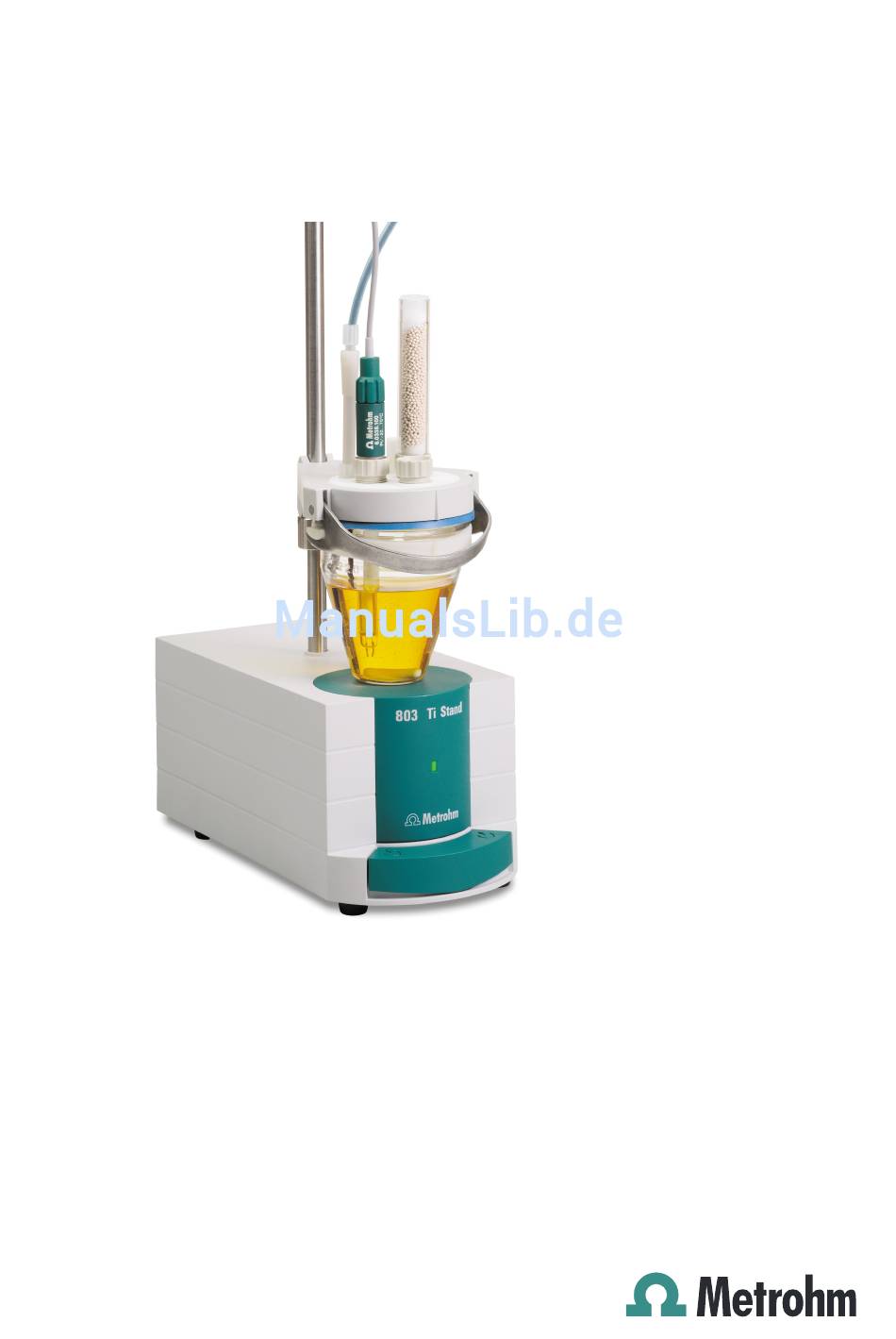

- Seite 1 803 Ti Stand Handbuch 8.803.8001DE...
- Seite 3 Metrohm AG CH-9101 Herisau Switzerland Phone +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 803 Ti Stand Handbuch 8.803.8001DE 08.2010 ek...
- Seite 4 Teachware Metrohm AG CH-9101 Herisau teachware@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse. Dokumente in weiteren Sprachen finden Sie auf http://products.metrohm.com...
-
Seite 5: Inhaltsverzeichnis
Gerät aufstellen ..............7 3.1.1 Verpackung ................7 3.1.2 Kontrolle ................. 7 3.1.3 Aufstellungsort ................ 7 803 Ti Stand montieren ............7 803 Ti Stand anschliessen ..........10 Zubehör montieren ............. 12 4 Problembehandlung Probleme ................16 5 Technische Daten Drehzahl ................17 Pumpe .................. - Seite 6 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Inhaltsverzeichnis Quality Management Principles ........21 Gewährleistung (Garantie) ..........22 7 Zubehör Lieferumfang ............... 23 7.1.1 803 Ti Stand 2.803.0010 ............23 Optionales Zubehör ............29 7.2.1 803 Ti Stand 2.803.0010 ............29 ￭￭￭￭￭￭￭￭ 803 Ti Stand...
- Seite 7 Rückseite 803 Ti Stand ..............6 Abbildung 3 803 Ti Stand anschliessen ..............10 Abbildung 4 Dosino an 803 Ti Stand anschliessen ..........11 Abbildung 5 803 Ti Stand mit volumetrischem Titriergefäss und Ausrüstung zum automatischen Reagenzwechsel ............12 ￭￭￭￭￭￭￭￭ 803 Ti Stand...
-
Seite 9: Einleitung

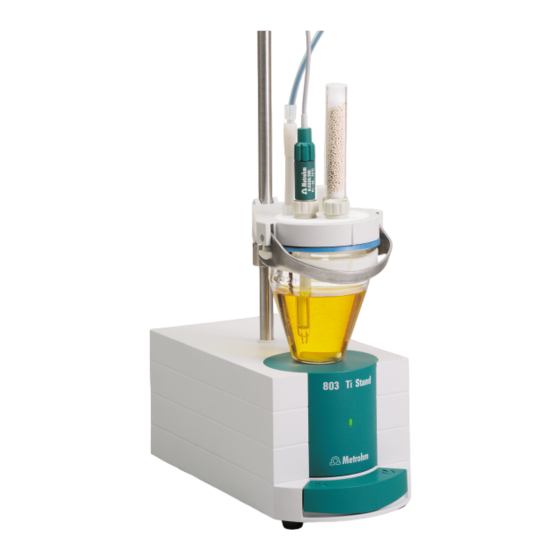

1 Einleitung 1 Einleitung Gerätebeschreibung Der 803 Ti Stand mit Magnetrührer und einer eingebauten Pumpe ist ein Teil des Titrando-Systems. Er wird hauptsächlich zusammen mit einem Titrando für die volumetrische Karl-Fischer-Titration benutzt. Der Titrierstand wird mit einem MSB-Anschlusskabel direkt am Titrando angeschlossen. -
Seite 10: Sicherheitshinweise
Gerätes müssen die nachfolgenden Hinweise sorgfältig beachtet werden. 1.3.2 Elektrische Sicherheit Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen des internationalen Standards IEC 61010 gewährleistet. Warnung Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 11: Umgang Mit Flüssigkeiten
Stellen Sie das Gerät an einem gut belüfteten Standort (z. B. Labor- ￭ abzug) auf. Halten Sie jegliche Zündquellen vom Arbeitsplatz fern. ￭ Beseitigen Sie verschüttete Flüssigkeiten und Feststoffe unverzüglich. ￭ Befolgen Sie die Sicherheitshinweise des Chemikalienherstellers. ￭ ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 12: Recycling Und Entsorgung
Die korrekte Entsorgung Ihres alten Gerätes hilft negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 13: Geräteübersicht
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht 2 Geräteübersicht Abbildung 1 Vorderseite 803 Ti Stand Bohrung Gehäuse Für Stativstange (6.2016.070), Durchmesser Mit eingebauter Pumpe und Magnetrührer 10 mm, Länge 40 mm LED-Funktionsanzeige Taste Leuchtet, wenn der Rührer eingeschaltet ist. Drücken der Taste saugt Luft aus der Absaugflasche. -
Seite 14: Abbildung 2 Rückseite 803 Ti Stand
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ W a s t e S o l v e n t M S B Abbildung 2 Rückseite 803 Ti Stand Anschlussnippel für PVC-Schlauch Anschlussnippel für PVC-Schlauch Zum Absaugen des Titriergefässinhalts. Zum Ansaugen von Lösungsmittel. MSB-Anschluss MSB-Anschlusskabel Zum Anschliessen weiterer Geräte (z.B. -
Seite 15: Installation
Laborplatz auf, geschützt vor korrosiver Atmosphäre und Ver- schmutzung durch Chemikalien. Das Gerät sollte vor übermässigen Temperaturschwankungen und direkter Sonneneinstrahlung geschützt sein. 803 Ti Stand montieren Montieren Sie den KF-Titrierstand wie folgt: 1 Die Stativplatte 6.2001.060 mit den beiliegenden vier Schrauben am Boden des Gerätes festschrauben. - Seite 16 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.2 803 Ti Stand montieren 2 Die Öffnung am Boden des KF-Titrierstandes auf die Inbusschraube in der Stativplatte aufsetzen. 3 Die Stativstange 6.2016.070 von oben in die dafür vorgesehene Öff- nung des KF-Titrierstandes bis zur Inbusschraube schieben und fest- drehen.
-
Seite 17: Kf-Titrierzelle Montieren
Position loslassen. 3 Das Titriergefäss 6.1415.220 (oder 6.1415.250) mit einem Rührstäb- chen 6.1903.020 (oder 6.1903.030) darin am Oberteil befestigen. Dazu den Haltebügel nach oben klappen. Die Markierungen am Oberteil und am Kunststoffring müssen übereinander ausgerichtet sein. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 18: 803 Ti Stand Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.3 803 Ti Stand anschliessen 4 Den Haltebügel zum Fixieren des Titriergefässes nach unten drücken. Die Hebel des Haltebügels müssen die Nocken des Kunststoffringes am Titriergefäss umschliessen, um einen sicheren Halt zu gewährleis- ten. 5 Die KF-Titrierzelle durch Drücken des Feststellhebels in der Höhe ver- stellen. -
Seite 19: Abbildung 4 Dosino An 803 Ti Stand Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation Wa ste So lve nt M SB Abbildung 4 Dosino an 803 Ti Stand anschliessen 4 Die Steuersoftware starten. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 20: Zubehör Montieren
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.4 Zubehör montieren Zubehör montieren Abbildung 5 803 Ti Stand mit volumetrischem Titriergefäss und Ausrüstung zum automatischen Reagenzwechsel ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 21: Vorrichtung Zum Absaugen Montieren
2 Überlaufsicherung 6.1623.000 von unten in den Flaschenaufsatz 6.1602.105 stecken (In die Öffnung, in der der Schlauchadapter 6.1808.050 steckt). 3 Flaschenaufsatz 6.1602.105 auf Abfallflasche 6.1608.030 aufschrau- ben. 4 PVC-Schlauch 6.1801.120 in zwei Hälften schneiden und eine Hälfte zum Absaugen verwenden. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 22: Vorrichtung Zum Ansaugen Von Lösungsmittel Montieren
Anschlussnippel zum Ansaugen des Lösungsmittels befes- tigen. 3 Flaschenaufsatz 6.1602.105 mit Gewindestopfen 6.1446.040 und Adsorberrohr 6.1609.010 bestücken. 4 Adsorberrohr mit Schliffklammer 6.2023.020 sichern. 5 Kanüle 6.1819.030 in das letzte offene Loch (mit mittlerem Durch- messer) des Flaschenaufsatzes 6.1602.105 einsetzen. ￭￭￭￭￭￭￭￭ 803 Ti Stand... - Seite 23 Gewindeadapter verwendet wer- den. MERCK-Flaschen: Flaschenaufsatz 6.1602.110 FLUKA-Flaschen, RIEDEL DE HAEN (500 ml): Flaschenaufsatz 6.1602.100 mit Gewindeadapter 6.1618.000 7 Die Überführspitze 6.1543.110 am freien Ende des PTFE-Schlauches 6.1805.200 festschrauben, in das Titriergefäss einführen und am Tit- riergefässoberteil befestigen. ￭￭￭￭￭￭￭￭ 803 Ti Stand...
-
Seite 24: Problembehandlung
Meist sind die Flaschenaufsätze auf den ￭ keine Flüssigkeit. nicht fest genug gedrückt. Reagenz- und Abfallflaschen nicht fest genug zugeschraubt. Alle Verbindungen auf Dichtigkeit prüfen. ￭ Überprüfen, ob der 803 Ti Stand korrekt ￭ aufgebaut wurde. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 25: Technische Daten
Stromversorgung Spannung +12 V, -12 V, +5 V Leistungsauf- nahme Sicherung elektronischer Überlastungsschutz Sicherheitsspezifikationen Konstruktion und EN/IEC 61010-1: 2001 ￭ Prüfung UL 61010-1: 2004 ￭ CSA-C22.2 No. 61010-1: 2004 ￭ Schutzgrad IP40 ￭ Schutzklasse III ￭ ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 26: Elektromagnetische Verträglichkeit (Emv)
Umgebungstemperatur Nomineller Funkti- +5…+45 °C onsbereich (bei max. 85% Luftfeuchtigkeit) Lagerung –20…+60 °C Transport –40…+60 °C Dimensionen Breite 106 mm Höhe (ohne Stativ) 101 mm Höhe (mit Stativ) 412 mm Tiefe 220 mm Gewicht 1100 g ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 27: Material Gehäuse
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Technische Daten Material Gehäuse Polybutylenterephthalat (PBT) ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 28: Konformität Und Gewährleistung
Name of commodity 803 Ti Stand Titration stand with built-in magnetic stirrer, built-in pump and MSB connection to connect to corresponding Metrohm instruments. Espe- cially suitable for volumetric Karl Fischer titration. This instrument has been built and has undergone final type testing... -
Seite 29: Quality Management Principles
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Konformität und Gewährleistung Metrohm Ltd. is holder of the SQS certificate ISO 9001:2000 Quality man- agement system for development, production and sales of instruments and accessories for ion analysis. Herisau, 6 January, 2009 D. Strohm A. Dellenbach Vice President, Head of R&D... -
Seite 30: Gewährleistung (Garantie)
The Metrohm service organization is equipped to support customers in imple- menting standards such as GLP, GMP, ISO 900X, in performing Opera-... -
Seite 31: Zubehör
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 7 Zubehör 7 Zubehör Lieferumfang Hinweis Änderungen vorbehalten. 7.1.1 803 Ti Stand 2.803.0010 Anz. Best.-Nr. Beschreibung 1.803.0010 803 Ti Stand 6.1446.040 Gewindestopfen / M6 Material: PVDF Höhe (mm): 21.5 Aussendurchmesser (mm): 6.1446.060 Stopfen / B-14/15 / M10 Material: Höhe (mm): Schliffgrösse:... - Seite 32 6.1543.120 Absaugspitze / Gewinde M8 Absaugspitze, wenn der Absaugschlauch 6.1805.200 verwendet wird Material: ETFE/PTFE Länge (mm): 6.1602.105 Flaschenaufsatz / GL 45 / grün Für direktes Dosieren aus Reagenzienflaschen mit Gewinde GL 45. Material: PFA/PP Öffnungsschliff: A-14/15 ￭￭￭￭￭￭￭￭ 803 Ti Stand...
