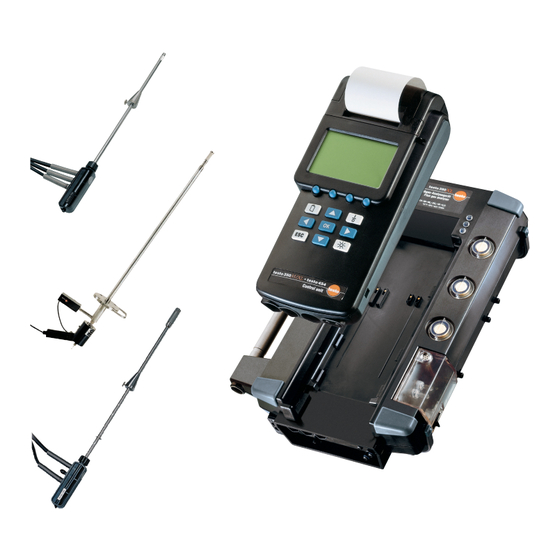

testo 350 S Kurzanleitung
Heizungsmesstechik
Verwandte Anleitungen für testo testo 350 S
Inhaltszusammenfassung für testo testo 350 S
- Seite 1 350 S/M/XL und Control Unit Kurzanleitung “Erste Schritte” Short manual “Getting started”...
-
Seite 2: Allgemeine Hinweise
Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können. Beachten Sie auch die Informationen in der Bedienungsanleitung testo 350 S/M/XL, testo 454. -
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Allgemeine Hinweise ..........2 Inhalt ................3 1. Gefahrenhinweise testo 350 S/M/XL......4 2. Bestimmungsgemäße Verwendung ......5 3. Produktbeschreibung ..........6 Analysebox ..............6 Control Unit ............7 4. Inbetriebnahme............9 Spannungsversorgung Analysebox ......9 Spannungsversorgung Control Unit ......9 Busverbindung herstellen ........10 Systemprüfung Control Unit und Analysebox ..10 Gleichspannungseingang........11... -
Seite 4: Gefahrenhinweise Testo 350 S/M/Xl
Vor der ersten Messung bzw. nach mehrtägiger Betriebspause Akku vollständig aufladen. Bei längeren Betriebspausen Akku alle 4 Wochen nachladen. Der testo-Akku-Block für Control-Unit und Logger sind so einzulegen, dass sich die Beschriftung sichtbar auf der oberen Seite befindet. Ansonsten besteht im Falle einer Beschädigung der Isolierfolie die Gefahr des Kurzschlusses und der Verpolung. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung 5 2. Bestimmungsgemäße Verwendung Das Mess-System testo 350S/M/XL ist konzipiert für: Überprüfung der Abgaswerte: · Emissionskontrolle, zur Einhaltung der Richtwerte nach den Richtlinien der Abgas-Emission. · Um Maßnahmen zur Abgasreduzierung treffen zu können. · Bei der Suche der Fehlerursache von erhöhten Abgaswerten. -
Seite 6: Produktbeschreibung
3. Produktbeschreibung 3. Produktbeschreibung 3.1 Analysebox 3.1.1 Stromversorgung Die Stromversorgung der Analysebox erfolgt wahlweise über: · Netzstecker · Testo Akku-Pack (0515 0098) 3.1.2 Bedienelemente und Anschlüsse Kontakte für Testo-Datenbus Status-LEDs Gasanschlüsse Verbrennungslufttemperatur Umgebungslufttemperatur Bus / Data Trigger / Alarm Partikelfilter Verdünnung... -
Seite 7: Control Unit
3.2 Control Unit 3.2.1 Stromversorgung Die Stromversorgung der Control Unit erfolgt wahlweise über: · Netzteil 230V/ 8V/ 1A (0554 1084) · Testo Akku-Pack NiMH (0515 0097) · Handelsübliche Batterien oder Akkus (Typ AA) 3.2.2 Bedienelemente, Anschlüsse Drucker Halterung für Touch-Pen... -
Seite 8: Der Tastaturblock
3. Produktbeschreibung 3.3.4 Der Tastaturblock Gerät ein-/ ausschalten. Aus der Messwertanzeige: Hauptmenü öffnen. Aus dem Eingabedialog: zurück in die Messwertanzeige. Angewählte Vorgänge oder eine vorgenommene Auswahl abbrechen bzw. Untermenüs verlassen. Dabei wird bis zum Hauptmenü immer ein Menüfenster zurückgeblättert. Messwertanzeige: Systemkonfiguration öffnen. Eingabe/Auswahlmenü: Eingabe/Auswahl bestätigen. -
Seite 9: Inbetriebnahme
4. Inbetriebnahme 9 4. Inbetriebnahme 4.1 Spannungsversorgung Analysebox Netzstecker : Netzstecker an der Analysebox einstecken testo Akku-Pack (0515 0098) 1 Verschluss entriegeln 2 Stecker anschließen. Darauf achten, dass der Stecker einrastet Markierung am Stecker beachten. Leitung nicht knicken oder quetschen! 3 Deckel aufsetzten und verschließen. -
Seite 10: Busverbindung Herstellen
2 Die Control Unit gegen die Analysebox drücken bis sie hörbar einrastet. Verbindung der Komponenten mittels Datenbuskabel Datenbuskabel in die Anschlussbuchsen von Control Unit und Analysebox stecken. Bitte ausschließlich Testo-Datenbusleitungen verwenden. Bei der Verlegung darauf achten, dass die Kabel nicht in der Nähe von Starkstromkabel o.ä. verlegt werden. -
Seite 11: Ausschalten
4. Inbetriebnahme 11 · Messwerte, der an der Analysebox angeschlossenen Fühler, werden angezeigt. Fehlerbehebung: Fehler Ursache Behebung LED1 der Analysebox blinkt rot: Akku-Pack ist leer Akku laden. Control Unit lässt sich nicht einschalten. Keine Spannung an Control Unit. Prüfen ob: Datenbuskabel/ Stromkabel richtig stecken. -
Seite 12: Mess-System Control Unit Und Analysebox Einrichten
5. Mess-System Control Unit und Analysebox einrichten 5. Mess-System Control Unit und Analysebox einrichten 5.1. Busadresse einstellen · Busverbindung für eine Analysebox ist hergestellt. · Messmenü ist aktiv. Jedes Gerät erhält ab Werk eine Busadresse mit dem dieses eindeutig identifiziert werden kann. -
Seite 13: Funktionstasten Belegen
5. Mess-System Control Unit und Analysebox einrichten 13 5.5 Funktionstasten belegen 5.5.1 Funktionsleiste · Messmenü ist aktiv. Bei Bedarf: bzw. Displayansicht ändern, damit zu belegende Funktionstaste sichtbar ist. drücken, loslassen und sofort anschließend die zu belegende Funktionstaste drücken: - Es erscheint eine Auswahlliste der möglichen Funktionen. Funktionsleiste Control Unit Analysebox... -
Seite 14: Systemkomponenten Umbenennen
5. Mess-System Control Unit und Analysebox einrichten 5.6 Systemkomponenten umbenennen - Messmenü ist aktiv. 1 Mit Systemkonfiguration öffnen. 2 Gewünschte Komponente wählen. bearb 3 Mit Einstellmodus öffnen. 4 Name der Komponente im Eingabedialog ändern. 5.7 Messort anlegen · Messmenü ist aktiv. 1 Mit Systemkonfiguration öffnen. -
Seite 15: Ändern Der Anzeige
5. Mess-System Control Unit und Analysebox einrichten 15 5.10 Ändern der Anzeige · Messmenü ist aktiv. Hauptmenü öffnen. Gerät Ansicht –> wählen. - Display wird angezeigt. In jedem Feld wird die Messgröße und die Einheit angezeigt. 3 Mit Feld wählen. 4 Mit Menü... -
Seite 16: Messbeispiele
6. Messbeispiele 6. Messbeispiele 6.1 Spotmessung Abgas mit Control Unit 6.1.1 Inbetriebnahme · Control Unit und Analysebox sind miteinander verbunden. · Abgassonde ist am Messgerät angeschlossen. · Gerät ist eingeschaltet. Die Analysebox braucht nicht im Geräteauswahlmenü aktiviert werden. Sie wird beim Starten der Messeinheit automatisch erkannt. -
Seite 17: Auslesen Der Gespeicherten Werte
6. Messbeispiele 17 1 Abgassonde in den Abgaskanal einsetzen. Um eine exakte Abgastemperaturmessung und somit auch eine genaue Abgasverlustbestimmung durchführen zu können, muss das Thermoelement immer frei im Rauchgasstrom liegen. Es darf nicht von einem Steg des Sondenrohres verdeckt sein. PStart 2 Funktionstaste mit belegen. -
Seite 18: Langzeitmessung Abgas Mit Control Unit
6. Messbeispiele 6.2 Langzeitmessung Abgas mit Control Unit 6.2.1 Bedienung anhand einer Beispiel-Messaufgabe Bei Langzeitmessungen brauchen die Gassensoren Frischluftphasen zur Regenerierung. Langzeitmessung mit den Zyklen 10 min. Messen, 5 Minuten mit Frischluft spülen, Abspeicherung der Werte alle 15 sec. Messwerte können nur dort gespeichert werden, wo der zugehörige Messfühler eingesteckt ist! 6.2.2 Programmierung des Gerätes Während das Programm aktiv ist, sind keine Einstellungen am Gerät möglich. - Seite 19 6. Messbeispiele 19 - Übersicht über programmierte Langzeitmessung erscheint. 8 Mit Messprogramm bestätigen. - Messprogramm wird übernommen und ist konfiguriert: Start 9 Funktionstaste drücken. - Langzeitmessung beginnt: Symbol zeigt ein laufendes Programm an. Die Langzeitmessung startet mit Frischluft/Spülphase: Messprogramm konfiguriert konstant 6min Messen Spülen F F rischluft...
- Seite 20 Notizen...
- Seite 21 350 S/M/XL and Control Unit Kurzanleitung “Erste Schritte” Short manual “Getting started”...
- Seite 40 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973.3504_de_en_03...
