EtherNet/IP Busbaugruppe – Zusatzanleitung Optionen NORD - Frequenzumrichter

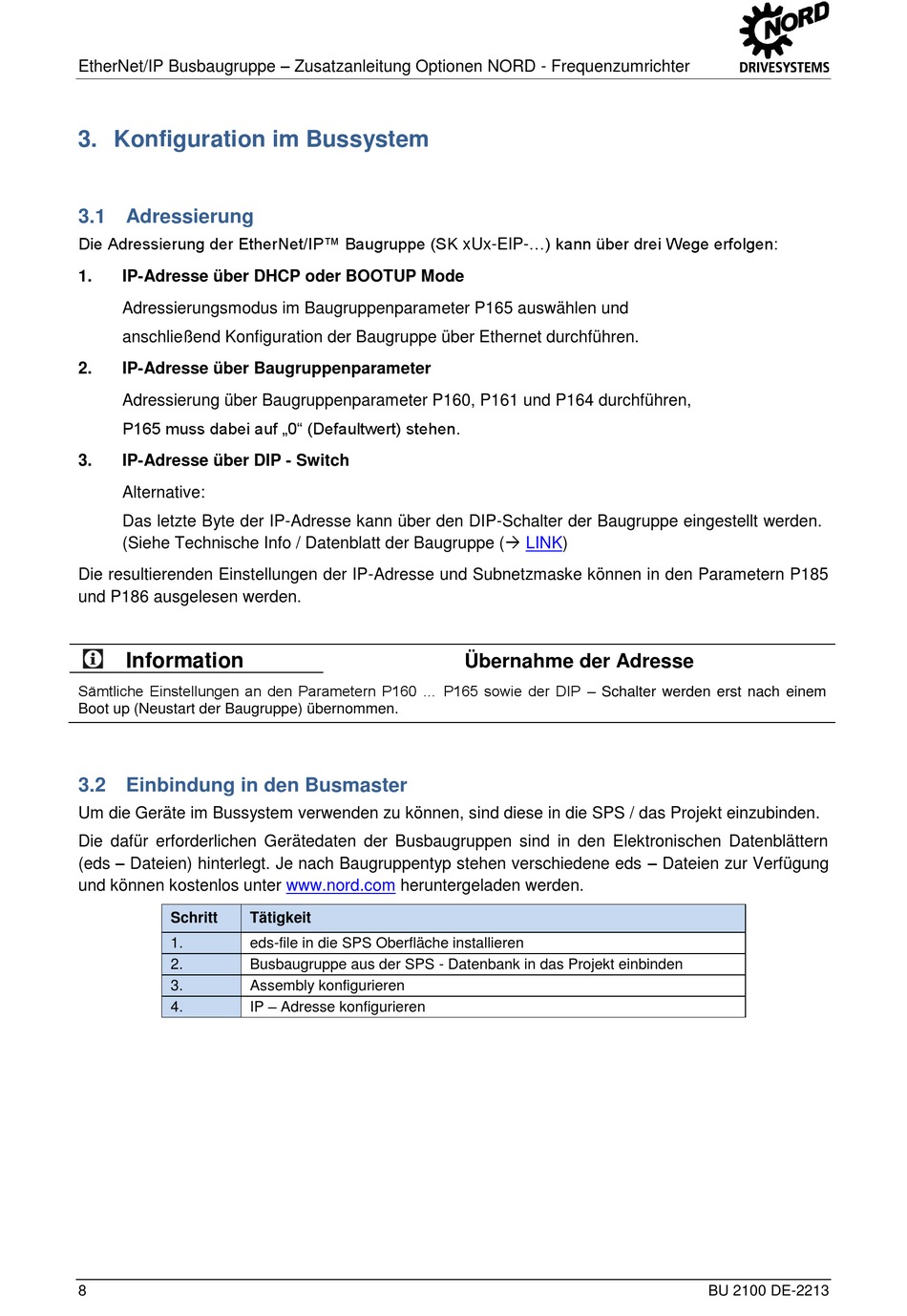

3. Konfiguration im Bussystem
Pos : 19 /Anl eitungen/Buss ysteme/3a. Konfigur ation i m Buss ys tem/EtherNet IP [BU 2100]/Adr essi erung [SK xU x-EIP] @ 3\mod_1368523160208_6.doc x @ 64899 @ 2 @ 1
3.1 Adressierung
Die Adressierung der EtherNet/IP™ Baugruppe (SK xUx-EIP-...) kann über drei Wege erfolgen:
1.
IP-Adresse über DHCP oder BOOTUP Mode
Adressierungsmodus im Baugruppenparameter P165 auswählen und
anschließend Konfiguration der Baugruppe über Ethernet durchführen.
2.
IP-Adresse über Baugruppenparameter
Adressierung über Baugruppenparameter P160, P161 und P164 durchführen,
P165 muss dabei auf „0" (Defaultwert) stehen.
3.
IP-Adresse über DIP - Switch
Alternative:
Das letzte Byte der IP-Adresse kann über den DIP-Schalter der Baugruppe eingestellt werden.
(Siehe Technische Info / Datenblatt der Baugruppe ( LINK)
Die resultierenden Einstellungen der IP-Adresse und Subnetzmaske können in den Parametern P185
und P186 ausgelesen werden.
Information
Sämtliche Einstellungen an den Parametern P160 ... P165 sowie der DIP – Schalter werden erst nach einem
Boot up (Neustart der Baugruppe) übernommen.
Pos : 20 /Anl eitungen/Buss ysteme/3a. Konfigur ation i m Buss ys tem/EtherNet IP [BU 2100]/Einbindung i m Bus mas ter [SK xU x- EIP] @ 3\mod_1368541788670_6.doc x @ 65022 @ 2 @ 1
3.2 Einbindung in den Busmaster
Um die Geräte im Bussystem verwenden zu können, sind diese in die SPS / das Projekt einzubinden.
Die dafür erforderlichen Gerätedaten der Busbaugruppen sind in den Elektronischen Datenblättern
(eds – Dateien) hinterlegt. Je nach Baugruppentyp stehen verschiedene eds – Dateien zur Verfügung
und können kostenlos unter
Schritt
Tätigkeit
1.
eds-file in die SPS Oberfläche installieren
2.
Busbaugruppe aus der SPS - Datenbank in das Projekt einbinden
3.
Assembly konfigurieren
IP – Adresse konfigurieren
4.
Pos : 21 /Anl eitungen/Buss ysteme/3a. Konfigur ation i m Buss ys tem/EtherNet IP [BU 2100]/F ernwartung [SK xU x- EIP] @ 3\mod_1368779692504_6.doc x @ 69576 @ 2 @ 1
8
www.nord.com
heruntergeladen werden.
Übernahme der Adresse
BU 2100 DE-2213
