Elektrische Installation
4
4

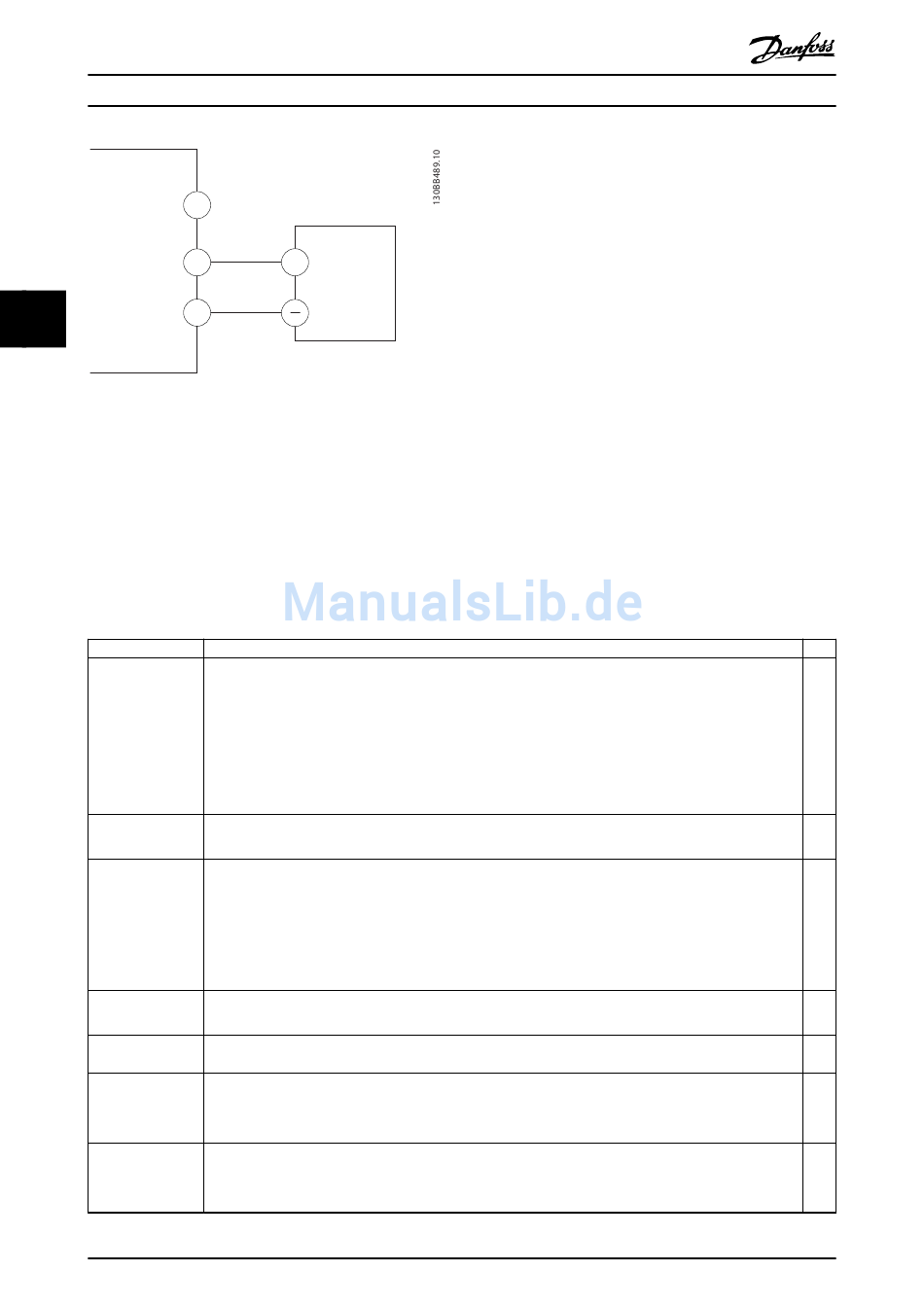

Abbildung 4.13 Schaltbild für serielle Kommunikation
Programmieren Sie zur grundlegenden Konfiguration der
seriellen Kommunikation die folgenden Parameter:
1.
Den Protokolltyp in Parameter 8-30 FC-Protokoll.
2.
Die Adresse des Frequenzumrichters in
Parameter 8-31 Adresse.
4.9 Checkliste vor der Installation
Prüfen Sie die gesamte Anlage vor dem Anlegen von Netzspannung an das Gerät wie in Tabelle 4.3 beschrieben. Markieren
Sie die geprüften Punkte anschließend mit einem Haken.
Prüfpunkt
Zusatzeinrichtungen
Kabelführung
Steuerleitungen
Abstand zur
Kühlluftzirkulation
Umgebungsbedin-
gungen
Sicherungen und
Trennschalter
Erdung
22
VLT
61
68
+
RS485
69
Beschreibung
•
Erfassen Sie Zusatzeinrichtungen, Schalter, Trennschalter oder Netzsicherungen bzw. Hauptschalter, die
netz- oder motorseitig am Frequenzumrichter angeschlossen sein können. Stellen Sie sicher, dass diese
Einrichtungen für einen Betrieb bei voller Drehzahl bereit sind.
•
Überprüfen Sie Funktion und Installation von Sensoren, die Istwertsignale zum Frequenzumrichter senden.
•
Entfernen Sie die Kondensatoren zur Leistungsfaktorkorrektur am Motor/an den Motoren.
•
Stellen Sie alle Kondensatoren zur Leistungsfaktorkorrektur an der Netzseite ein und stellen Sie sicher, dass
diese verdrosselt sind.
•
Stellen Sie sicher, dass Sie Motorkabel und Steuerleitungen getrennt oder in 3 separaten Metall-Installati-
onsrohren verlegen oder geschirmte Kabel zur Vermeidung von Hochfrequenzstörungen verwenden.
•
Prüfen Sie, ob Kabel gebrochen oder beschädigt sind und ob lose Verbindungen vorliegen.
•
Stellen Sie zur Gewährleistung der Störfestigkeit sicher, dass Steuerleitungen getrennt von Netz- und
Motorkabeln verlaufen.
•
Prüfen Sie den Stellbereich der Signale.
Danfoss empfiehlt die Verwendung von abgeschirmten Kabeln oder Kabeln mit verdrillten Aderpaaren. Stellen
Sie sicher, dass die Abschirmung richtig abgeschlossen ist.
•
Stellen Sie sicher, dass für eine ausreichende Luftzirkulation entsprechende Freiräume über und unter dem
Frequenzumrichter vorhanden sind, siehe Kapitel 3.3 Montage.
•
Überprüfen Sie, dass die Anforderungen für die Umgebungsbedingungen erfüllt sind.
•
Stellen Sie sicher, dass die richtigen Sicherungen oder Trennschalter eingebaut sind.
•
Prüfen Sie, dass alle Sicherungen fest eingesetzt und in einem betriebsfähigen Zustand sowie alle
Trennschalter geöffnet sind.
•
Prüfen Sie, dass die Anlage eine Erdverbindung besitzt und die Kontakte fest angezogen sind und keine
Oxidation aufweisen.
•
Führen Sie keine Erdung an Kabelkanälen oder eine Montage der Rückwand an einer Metallfläche durch.
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
®
Midi Drive Frequenzumrichter 280
3.
Die Baudrate in Parameter 8-32 Baudrate.
Zwei Kommunikationsprotokolle sind in den Frequenzum-
richter integriert. Befolgen Sie die Anforderungen des
Motorherstellers an die Motorkabel.
•
Danfoss FC-Protokoll
•
Modbus RTU
Funktionen können Sie extern über die Protokollsoftware
und die RS485-Verbindung oder in Parametergruppe 8-**
Opt./Schnittstellen programmieren.
Durch Auswahl eines bestimmten Kommunikationspro-
tokolls ändern Sie verschiedene
Standardparametereinstellungen passend zu den Spezifika-
tionen dieses Protokolls, und einige zusätzliche
protokollspezifische Parameter stehen zur Verfügung.
☑
MG07A303
