Mechanische Installation
3.3.2 Bus-Abschirmset
Das Bus-Abschirmset gewährleistet die mechanische
Befestigung und die elektrische Abschirmung von Kabeln
für die folgenden Steuerkassettenvarianten:
•
Steuerkassette mit PROFIBUS.
•
Steuerkassette mit PROFINET.
•
Steuerkassette mit CANopen.
•
Steuerkassette mit Ethernet
Jedes Bus-Abschirmset enthält 1 waagerechtes
Abschirmblech und 1 senkrechtes Abschirmblech. Die
Montage des senkrechten Abschirmblechs ist optional.
Dass senkrechte Abschirmblech bietet eine bessere
mechanischen Unterstützung für PROFINET- und Ethernet-
Stopfbuchsen und -Kabel.
3.3.3 Montage
Zur Montage des Bus-Abschirmsets:
1. Platzieren Sie das waagerechte Abschirmblech an
der am Frequenzumrichter montierten Steuer-
kassette, und befestigen Sie das Blech mithilfe
von 2 Schrauben, wie in Abbildung 3.3 gezeigt.
Das Anzugsdrehmoment beträgt 0,7–1,0 Nm.
2. Gegebenenfalls: Montieren Sie das senkrechte
Abschirmblech wie folgt:
2a Entfernen Sie die 2 mechanischen
Federn und die 2 Metallschellen vom
waagerechten Blech.
2b Montieren Sie die mechanischen Federn
und Metallschellen am senkrechten
Blech.
2c Befestigen Sie das Blech mit 2
Schrauben, wie in Abbildung 3.4 gezeigt.
Das Anzugsdrehmoment beträgt 0,7–1,0
Nm.
HINWEIS
Wird die obere IP21-Abdeckung verwendet, montieren
Sie das senkrechte Abschirmblech nicht, da dessen Höhe
eine ordnungsgemäße Installation der oberen IP21-
Abdeckung beeinträchtigt.
MG07A303
Bedienungsanleitung
1
2
3

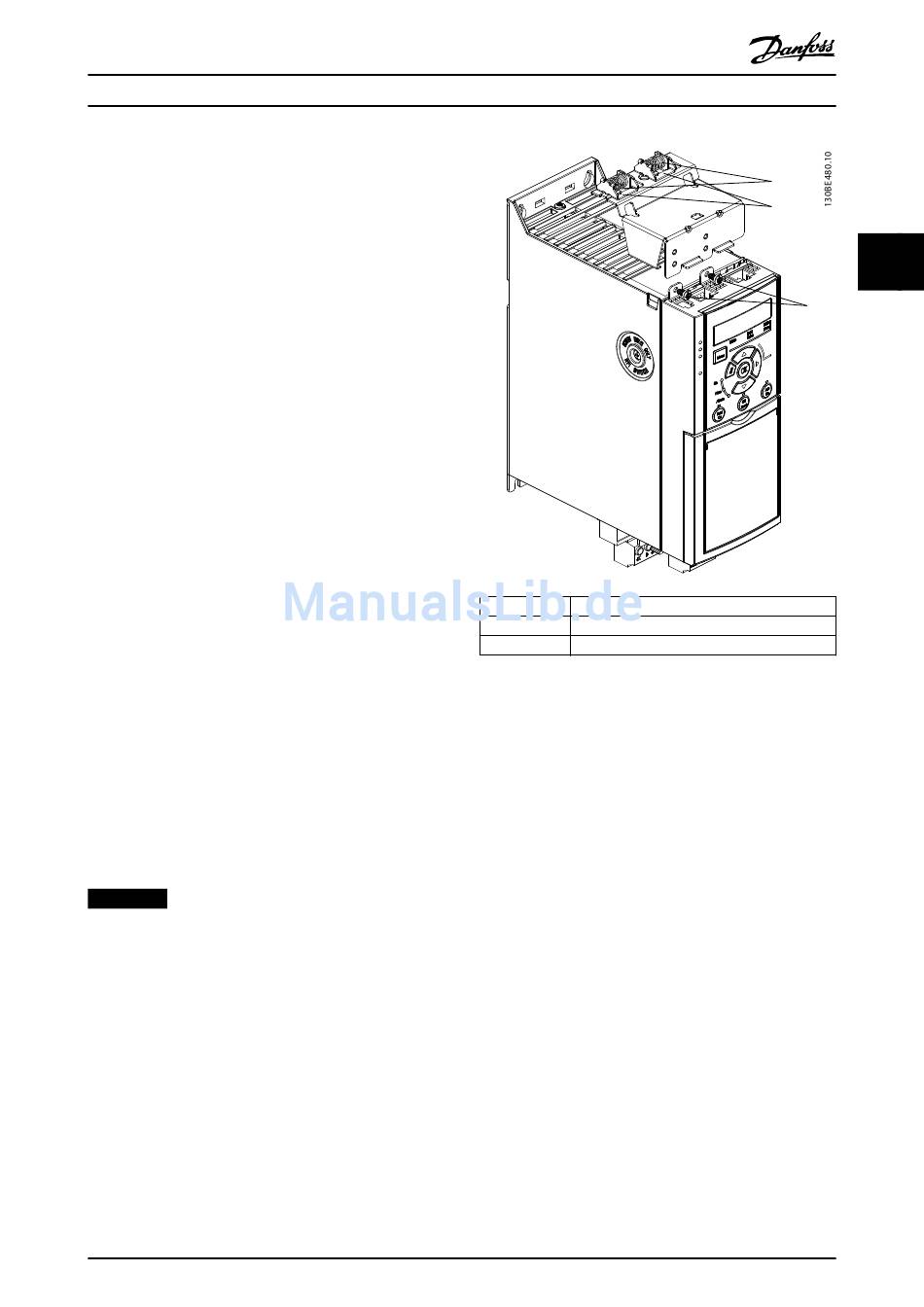

Abbildung 3.3 Befestigung des waagerechten Abschirmblechs
mit Schrauben
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
Mechanische Federn
Metallschellen
Schrauben
1
2
3 3
3
