Aufbau und Funktion

Anschluss Zwischenschlauchpaket

5.8
Anschluss Zwischenschlauchpaket
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
6
7
8
26
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
MIG/MAG-Fülldrahtschweißen:
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
HINWEIS

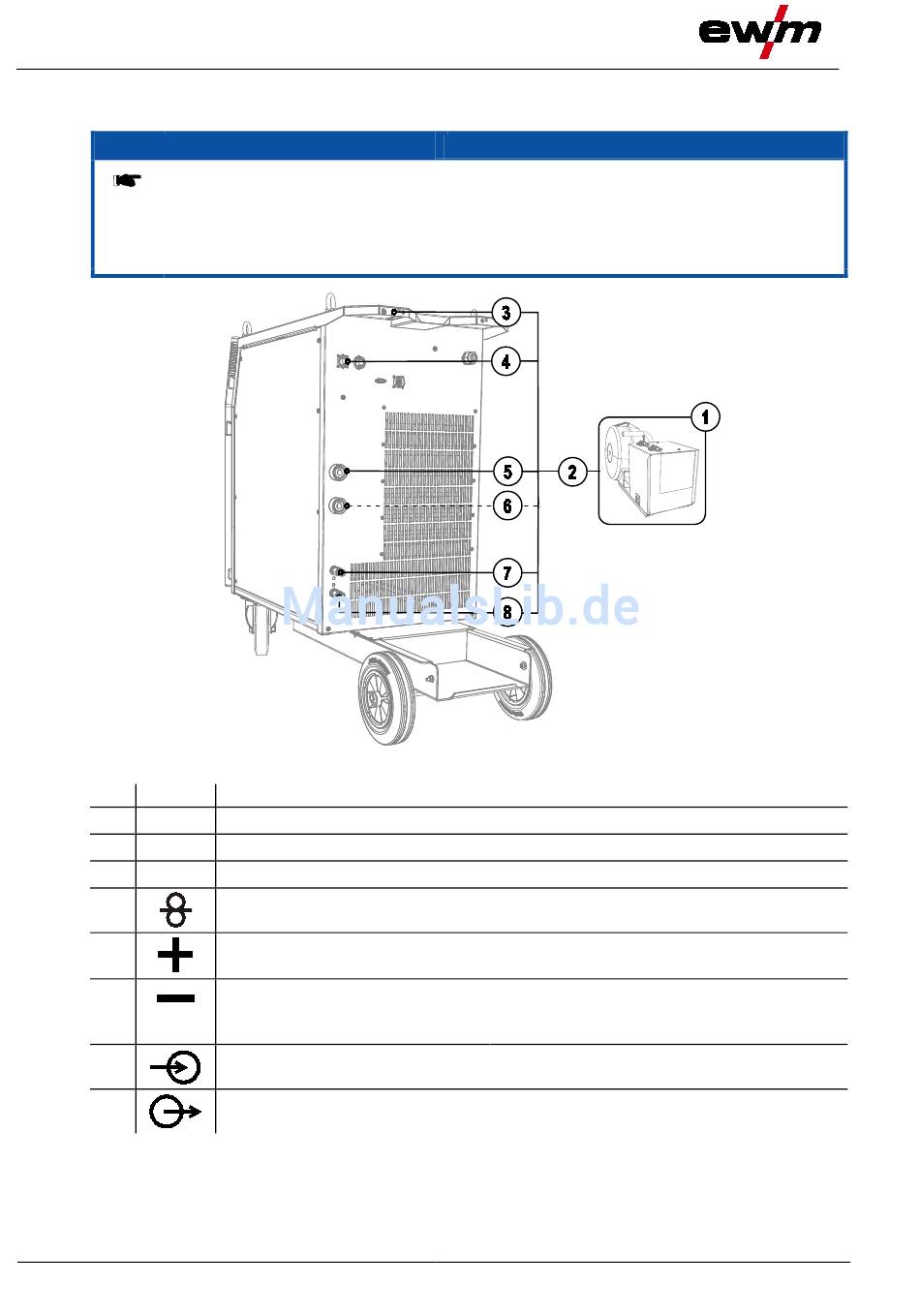

Abbildung 5-4
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
099-005130-EW500
07.03.2013
