WIG-Schweißen
5.11
WIG-Schweißen
5.11.1 Anschluss Schweißbrenner
WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei
Ausführungen verwendbar:
•
WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes
und am Schweißstromanschluss (-) der Stromquelle angeschlossen.
•
WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am
Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. Hierzu muss die
Schweißstromleitung des Zwischenschlauchpaketes, auf der Geräterückseite, mit dem
Schweißstromanschluss (-) verbunden sein!
Pos. Symbol
1
2
3
4
5
6
30
Beschreibung
0
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Schweißbrennerschlauchpaket
Schweißbrenner
HINWEIS

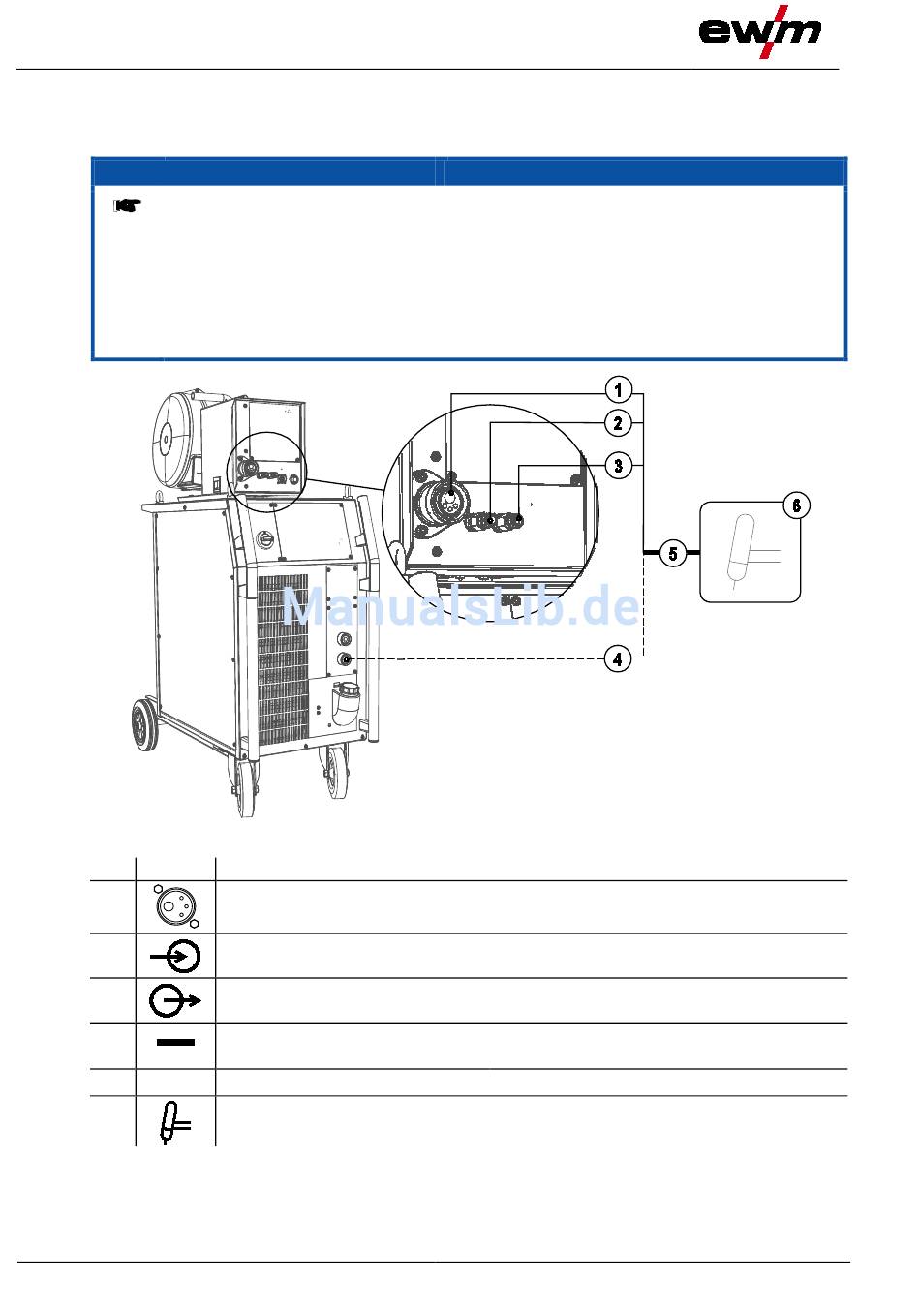

Abbildung 5-7
Schweißstromanschluss für Schweißbrenner
099-005130-EW500
07.03.2013
