Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+" stecken und verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.9
Schutzgasversorgung
5.9.1
Anschluss

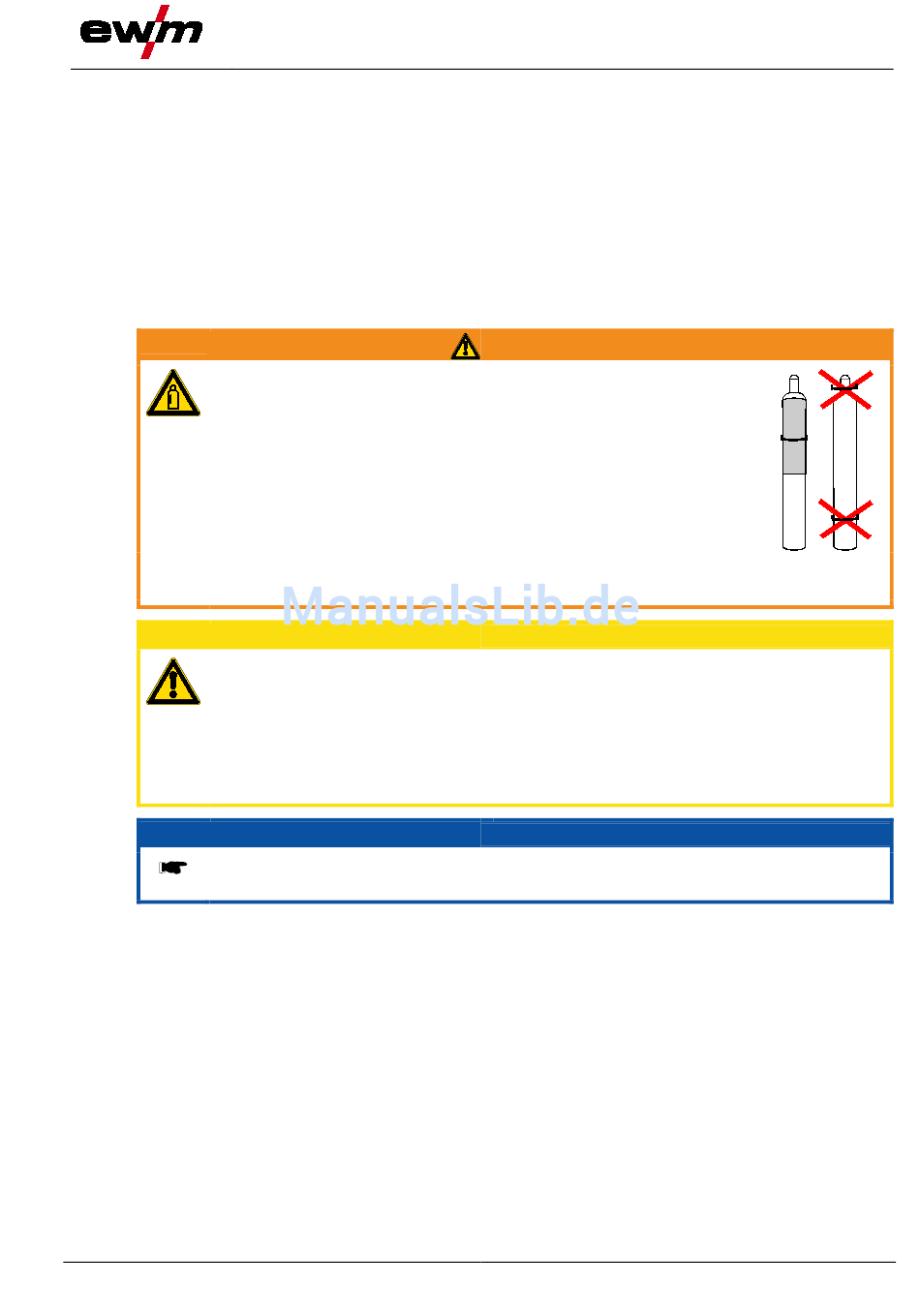

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgas-
flaschen kann zu schweren Verletzungen führen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Erhitzung der Schutzgasflasche vermeiden!
•
Bei Verwendung von Schutzgasflaschen kleiner als 50 l muss die Option
ON HOLDER GAS BOTTLE nachgerüstet werden.
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Schutzgasflasche das
Gasflaschenventil kurz öffnen, um evtl. Verschmutzungen auszublasen.
099-005130-EW500
07.03.2013
Aufbau und Funktion
WARNUNG
VORSICHT
HINWEIS
Schutzgasversorgung
27
