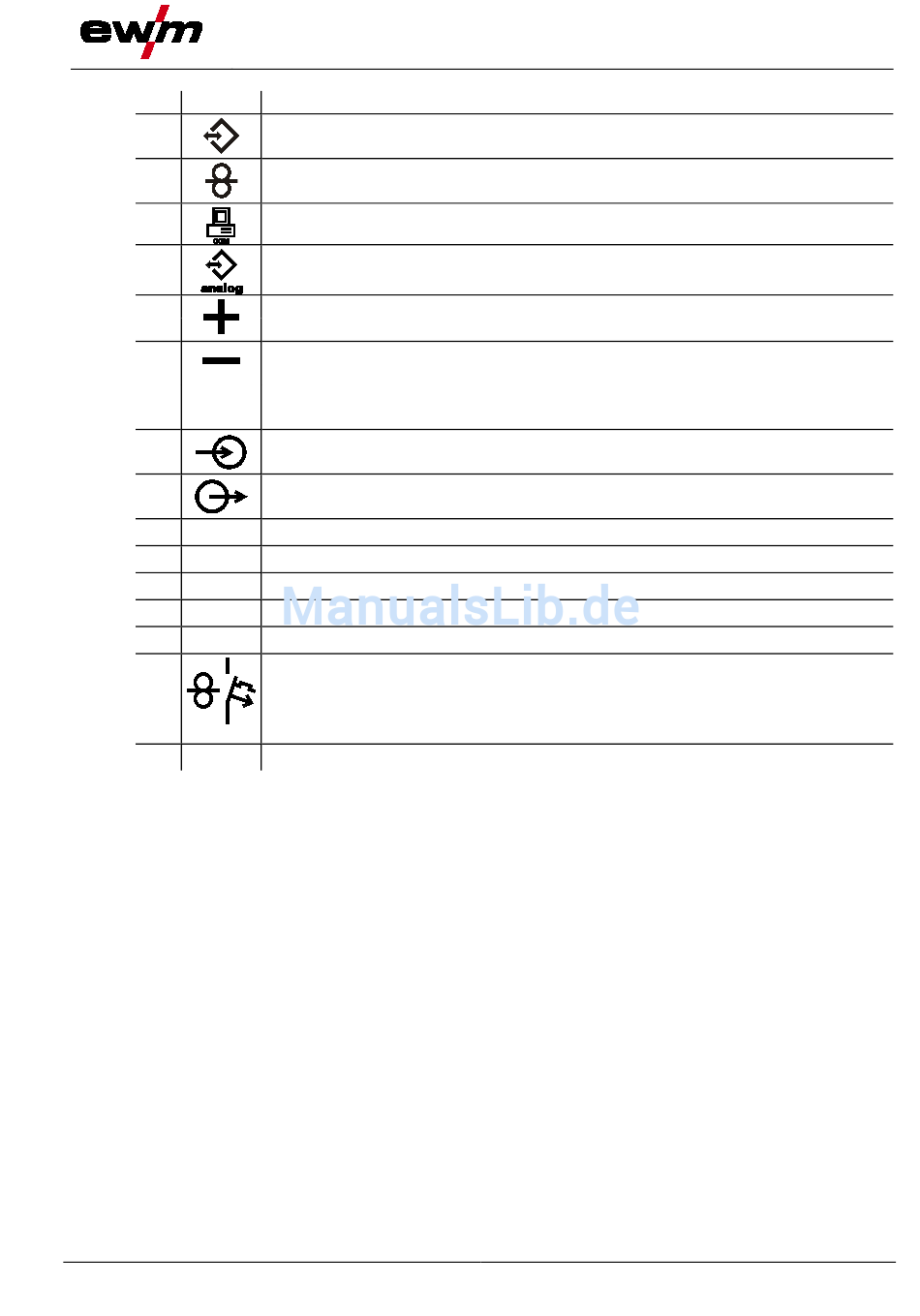

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromstecker aus Zwischenschlauchpaket
•
MIG/MAG-Fülldrahtschweißen
•
WIG-Schweißen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Bockrollen
Aufnahme Schutzgasflasche
Austrittsöffnung Kühlluft
Netzanschlusskabel
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)
Zugentlastung Zwischenschlauchpaket
