84
SMOOTH AGILE TRAINER
AUFBAU

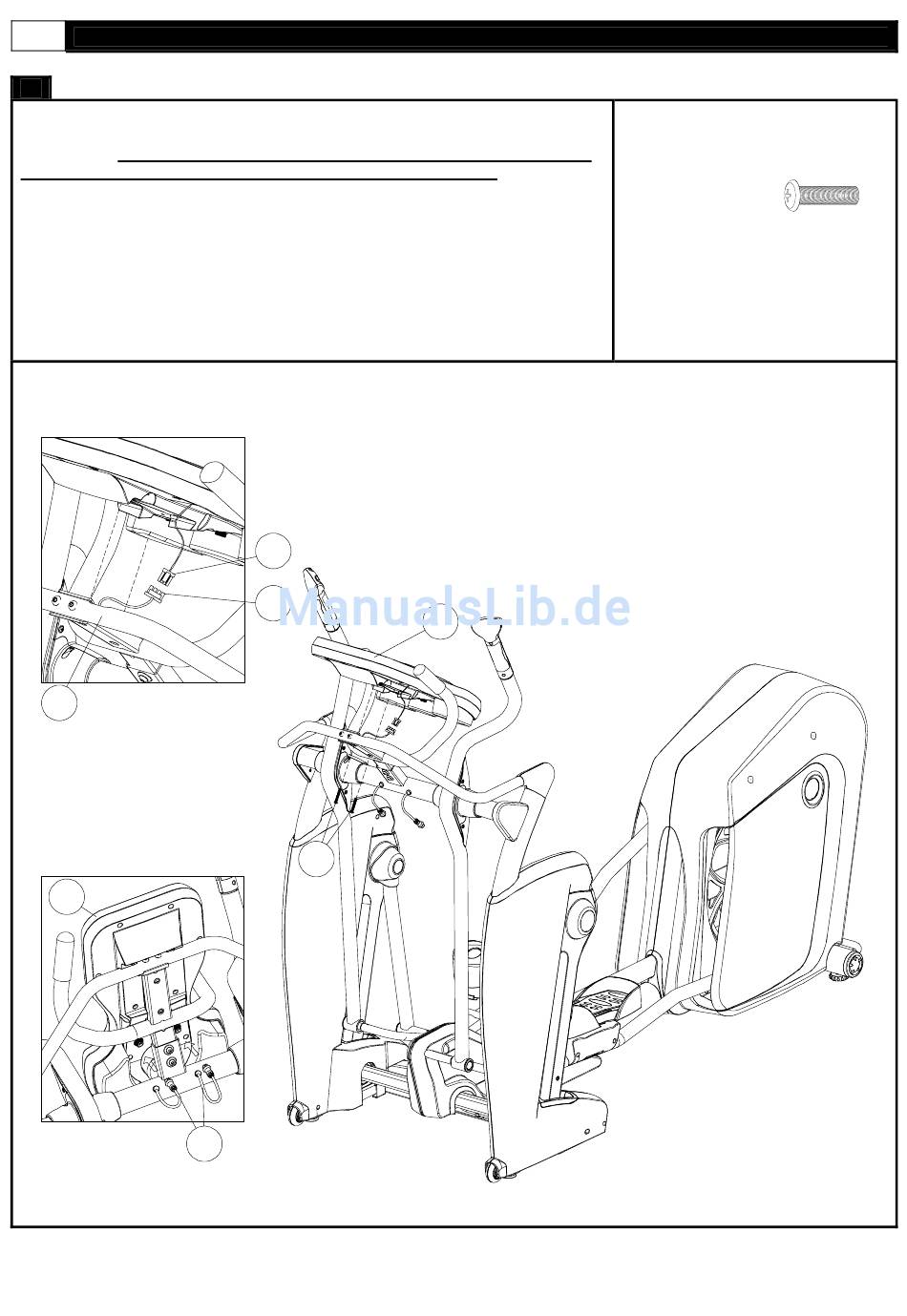

SCHRITT 16: Montieren des Computers
B
EACHTEN: STELLEN SIE SICHER, DASS ALLE KABEL IN DEN
COMPUTER
GESCHOBEN SIND BEVOR SIE IHN AM RAHMEN BEFESTIGEN.
509
X2
(A) Verbinden Sie das 8 Pin Computerkabel, oberes 1 (615) mit dem 8
Computerkabel, oberes 2 (616), siehe Abb. 1.
(B
) Montieren Sie das Computergehäuse, oberes (312) am Haltebügel (103) und
befestigen Sie diese mit zwei M6 x 40mm Schrauben (509).
(C) Verbinden Sie das Hand
pulskabel, mi
ttleres (622) mit dem Computergehäuse,
oberes (312) siehe Abb. 2.
Abb.1
615
616
312
103
Abb.2
509
312
622
