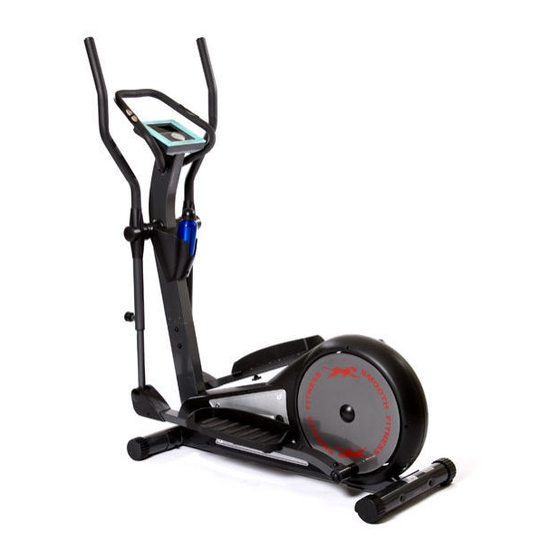

- Seite 1 USER MANUAL - BEDIENUNGSANLEITUNG CE2.0 Crosstrainer MODELNUMBER MODELNUMMER: CE2.0 MAX USER WEIGHT - MAX. BENUTZERGEWICHT: 135kg (300 lbs.) SERVICENUMMER: + 49 (911) 8105924 SERVICEPHONE. 0800 0972100 SERIENNUMMER- SERIALNUMBER (on the frame):...
-
Seite 2: Index - Inhaltsverzeichnis
CE2.0 Crosstrainer INDEX – INHALTSVERZEICHNIS 1. English P. 3 2. Deutsch P.23... - Seite 3 CE2.0 Crosstrainer PRECAUTIONS Warning: Before starting any exercise program, it is recommended that you consult your physician, especially for persons with pre-existing health problems. Before using the new equipment, please review this manual to learn about the features, functions, and safety operations.
- Seite 4 CE2.0 Crosstrainer PREASSEMBLY Open the boxes: You are now ready to open the boxes of your new equipment. Make sure to inventory all of the parts that are included in the boxes. Check the Hardware Comparison Chart for a full count of the number of parts included for this product to be assembled properly.
-
Seite 5: Parts List
CE2.0 Crosstrainer PARTS LIST www.smoothfitness.co.uk... - Seite 6 CE2.0 Crosstrainer PARTS LIST DESCRIPTION DESCRIPTION MAIN FRAME CENTRAL SUPPORT TUBE A2 MAGNETIC FLYWHEEL WATER BOTTLE A3 FLAT WASHER COMPUTERCABLE; UPPER A4 NUT HAND PULSE SENSOR WIRE A5 TENSION PULLEY BOLT A6 PIPE BUSHING A7 FLAT WASHER SHAFT A8 SCREW...
- Seite 7 CE2.0 Crosstrainer PARTS LIST DESCRIPTION DESCRIPTION A45 SENSOR WIRE END CAP A46 FIXING HOUSING SCREW A47 RIGHT COVER H1/H2 DECORATION COVER A48 DECORATION COVER H3/H4 PEDAL JOINT COVER A49 LEFT COVER H5/H6 PEDAL A50 DECORATION COVER KNOB A51 SCREW COVER...
-
Seite 8: Exploded Diagram
CE2.0 Crosstrainer EXPLODED DIAGRAM www.smoothfitness.co.uk... - Seite 9 CE2.0 Crosstrainer ASSEMBLY INSTRUCTIONS First, remove the bolts (C4), washers (C5) and nuts (C6) from rear stabilizer (C). Insert two bolts (C4) through the rear stabilizer (C) to attach it to the bracket at the back of the main frame (A). Then secure it with washers (C5), spring washers (C6) and nuts (C7).
- Seite 10 CE2.0 Crosstrainer ASSEMBLY INSTRUCTIONS First remove the bolts (B21), spring washers (B14) and washers (B13) from the central support tube (B) Step 1 Connect the cable (B5) & (A15) Step 2 Assemble the central support tube (B) onto the main frame (A) with bolts (B21), spring...
- Seite 11 CE2.0 Crosstrainer ASSEMBLY INSTRUCTIONS Pull up right or left connect tube (A43) and adjust the suitable position which 4 holes are available when loosing the pop – pin the middle tube (B) and lower tube (A43) will be fixed securely First move the bolts (G4), from the side handlebar (G).
- Seite 12 CE2.0 Crosstrainer ASSEMBLY INSTRUCTIONS First, remove the bolts (B7) from the central support tube (B) and remove the screw (F3) from the handlebar (F). Connect cables (F5) to sensor wires (B6). Connect the front handlebars (F). Connect cables (F5) to sensor wires (B6).
- Seite 13 CE2.0 Crosstrainer ASSEMBLY INSTRUCTIONS The machine can be operated using the electricity adaptor. The front stabilizer has built-in transport wheels. To move the machine, stand at the front and lift it up until the weight of the machine is transferred to the transport wheels. You can now easily move the machine to a new location.
- Seite 14 CE2.0 Crosstrainer COMPUTER INTSTURCTIONS Functions: TIME: Count up – No reset target, Time will count up from 00:00 to maximum 99:59 in one second increments. Count down – If training with preset time, Time will count down from preset to 00:00. Each preset increment or decrement is 1 minute between 1:00 to 99:00.
-
Seite 15: Button Functions
CE2.0 Crosstrainer BUTTON FUNCTIONS 1. Power on, LCD will display segment for 2 seconds with long beep sound. Use UP or DOWN buttons to select U1 (user 1) to U9 (user 9) as the users identification, then input personal data: sex, age, height, weight. - Seite 16 CE2.0 Crosstrainer www.smoothfitness.co.uk...
- Seite 17 CE2.0 Crosstrainer Training in MANUAL mode 1. In the MANUAL mode, you may turn UP/DOWN button to select load level from 1 to 16, the preset level is 2. After load level is selected, you may preset functions values for TIME, DISTANCE, CALORIES and PULSE by turning the UP/DOWN button and press ENTER to confirm.
- Seite 18 CE2.0 Crosstrainer Training in HRC mode: Age 25 is flashing after HRC mode is entered, you may set your age by turning UP/DOWN/ENTER button. The monitor will calculate preset heart rate value automatically according to your age setting. Screen will show heart rate percentage 55%, 75%, 90% and TARGET.
- Seite 19 CE2.0 Crosstrainer Training in WATT mode: The preset value 120 is flashing on screen in WATT setting mode, select UP/DOWN/ENTER to set target value from 10 to 350. Pressing Training in BODY FAT mode: You may test and have the BODY FAT advice when the computer is in STOP mode. Please follow the steps as below: Step I –...
- Seite 20 CE2.0 Crosstrainer * 1 BODY FAT This is a figure that is calculated from all the personal data you input and the signal transferred by putting your thumb on the sensor. The computer will use the signal and your personal data to figure out the fat percentage of your body.
- Seite 21 CE2.0 Crosstrainer Battery Installation The computer needs 4 size “C” batteries to be installed in both compartments located on the back of the computer as shown below. www.smoothfitness.co.uk...
-
Seite 22: Warranty
2 years 2 years 2 years Smooth Fitness will provide a replacement part free of charge if a defect is found during the Warranty period of 2 years. Smooth Fitness reserves the right to inspect damaged parts for misuse. For Corporate Use (Up to 3 hours use per day): The Warranty on this product runs from the date of your purchase for a period of ONE (1) year. -
Seite 23: Sicherheitshinweise
CE2.0 Crosstrainer SICHERHEITSHINWEISE Achtung: Bevor Sie Ihr Trainingsprogramm beginnen empfehlen wir Ihren Arzt zu Rate zu ziehen, das gilt besonders für Personen mit gesundheitlichen Einschränkungen. Lesen Sie bitte die folgenden wichtigen Sicherheitshinweise und Informationen, bevor Sie Ihr neues Fitnessgerät zum ersten Mal benutzen. Es liegt in der Verantwortung des Eigentümers sicher zu stellen, dass alle Benutzer dieses Crosstrainers hinreichend über alle Sicherheitshinweise und... - Seite 24 CE2.0 Crosstrainer VORBEREITUNGEN Öffnen Sie die Kartonagen: Nun können Sie die Kartonagen mit dem neuen Equipment öffnen. Verschaffen Sie sich einen Überblick über alle Teile die Sie in den Kartonagen finden. Vergleichen Sie diese mit der Einzelteil-Übersichtsliste um sicherzustellen, dass alle Teile in richtiger Anzahl vorhanden sind.
- Seite 25 CE2.0 Crosstrainer ERSATZTEILLISTE Grundrahmen Adapter Computer und Griffstütze Lenker Hintere Querstütze, Handgriff- stangen Querstütze, vordere Trinkflasch Abdeckung Handgriffstange Abdeckkappe Fußstütze Pedal Schrauben Springknopf Unterlegscheibe Werkzeug Schrauben M5x8L Unterlegscheibe Befestigungsschraube www.smoothfitness.de...
- Seite 26 CE2.0 Crosstrainer ERSATZTEILLISTE Bezeichnung Anz. Bezeichnung Anz. A1 Grundrahmen Griffstütze A2 Schwungrad Trinkflasche A3 Unterlegscheibe Computerkabel, oberes A4 Mutter Handpulskabel A5 Spannrollenhalterung (Idler) Schraube A6 Mutter Lager A7 Unterlegscheibe Achse Griffstütze A8 Schraube Lager A9 Lager Lager A10 Sprengring Griffstütze...
- Seite 27 CE2.0 Crosstrainer ERSATZTEILLISTE Bezeichnung Anz. Bezeichnung Anz. A45 Sensorkabel Abdeckkappe Handgriffstange A46 Sensorbefestigung Schraube A47 Seitenverkleidung, rechts H1/H2 Abdeckung Handgriffstange, vordere, hintere A48 Deko-Abdeckung, rechts H3/H4 Abdeckkappe Fußstütze (links, rechts) A49 Seitenverkleidung, links H5/H6 Fußraster (links, rechts) A50 Deko-Abdeckung, links...
-
Seite 28: Explosionszeichnung
CE2.0 Crosstrainer EXPLOSIONSZEICHNUNG www.smoothfitness.de... - Seite 29 CE2.0 Crosstrainer AUFBAUANLEITUNG ABB. 1 - Montieren der hinteren Querstütze Entfernen Sie zunächst die Schrauben (C4), Unterlegscheiben (C5) und (C6) von der hinteren Querstütze (C). Setzen Sie die hinter Querstütze (C) auf die Halterung am Grundrahmen (A). Befestigen Sie diese mit zwei Schrauben (C4), Unterlegscheiben (C5) und (C6) und Muttern (C7).
- Seite 30 CE2.0 Crosstrainer AUFBAUANLEITUNG ABB. 3 - Montieren der Griffstütze Entfernen Sie zunächst die Schrauben (B21), und Unterlegscheiben (B14) und (B13) von der Griffstütze (B) Schritt 1 Verbinden Sie die Kabel (B5) & (A15) Schritt 2 Montieren Sie die Griffstütze (B) am...
- Seite 31 CE2.0 Crosstrainer AUFBAUANLEITUNG Ziehen Sie die Handgriffstange, untere (A43) nach oben und schieben Sie diese über die Griffstütze (B). Befestigen Sie diese mit einem Springknopf (J1) Entfernen Sie dann die Schrauben (G4), aus den Handgriffstangen (G). Schieben Sie die Handgriffstange (G) über die Griffstütze (B) und befestigen Sie diese mit Schrauben (G4).
- Seite 32 CE2.0 Crosstrainer AUFBAUANLEITUNG ABB. 7 Entnehmen Sie zuerst die Schrauben (B7) - Montieren des Lenkers aus der Griffstütze (B) und die Schraube (F3) aus dem Lenkerclip des Lenkers (F). Lenkerclip Verbinden Sie die Handpulssensoren (F5) mit den Handpulskabeln (B6). Setzen Sie den Lenker (F) auf die Griffstütze (B) und...
- Seite 33 CE2.0 Crosstrainer AUFBAUANLEITUNG ABB. 9 - Anbringen des Adapters Das Gerät verwendet einen Adapter. Verbinden Sie diesen mit der Buchse hinten am Gerät. ABB. 10 - Transportieren des Gerätes Die vordere Querstütze hat integrierte Transporträder Um das Gerät zu transportieren, heben Sie es von hinten an bis es auf den Transporträdern ruht.
-
Seite 34: Computeranleitung
CE2.0 Crosstrainer COMPUTER ANLEITUNG Funktionen: TIME: (Zeit) wenn keine Zeit vorgegeben wird zählt die Zeit von 00:00 bis 99:59 hochgezählt. Wenn eine Zeit vorgegeben wurde wird Zeit von der Vorgabe bis 00:00 heruntergezählt. Die Zeitvorgabe kann in einminuten Schritten eingestellt werden. - Seite 35 CE2.0 Crosstrainer TASTENFUNKTION (Eingabe) – im Schlafmodus werden mit dieser Tast die Eingaben für Zeit, Strecke und Kalorien und Puls bestätigt (aufwärts- abwärts) – zum Auswählen des UP and DOWN Funktionsmodus und zum erhöhen bzw. verringern von Eingabewerten (Neustart) – löscht sämtliche Eingabewerte und der Computer kehrt zur Standartanzeige zurück...
- Seite 36 CE2.0 Crosstrainer Programm Modus Das Programm besteht aus 12 Profilen www.smoothfitness.de...
- Seite 37 CE2.0 Crosstrainer Trainieren im MANUAL (Manuellen) Modus 1. Im manuellen Modus kann mit den UP/Down Tasten eine Leistungsstufe zwischen 1-16 eingegeben werden. Die Werkseinstellung ist 1. 2. Nachdem Sie eine Leistungsstufe eingegeben haben können die Werte für TIME (Zeit), DISTANCE (Strecke), CALORIES (Kalorien), und PULSE (Puls) eingeben.
- Seite 38 CE2.0 Crosstrainer USER (Benutzer) Modus Trainieren im Zielpuls Modus (HRC) Nachdem Sie den Herzfrequenz Modus ausgewählt haben, blinkt AGE 25 (Alter 25). Mit den UP/DOWN Tasten kann das Alter eingegeben und mit der ENTER Taste bestätigt werden. Anhand dieser Altersvorgabe wird vom Computer eine Pulsvorgabe errechnet.
- Seite 39 CE2.0 Crosstrainer Trainieren im WATT Modus Die Werkseinstellung für WATT ist 120 und blinkt auf der Anzeige. Mit den UP/DOWN Tasten kann ein Wert zwischen 10 und 350 ausgewählt werden. Trainieren im BODY FAT (Körperfett) Modus Wenn sich der Computer im STOP Status befindet kann das Körperfett getestet werden. Hier die notwendigen Schritte.
- Seite 40 CE2.0 Crosstrainer • * 1 – Körperfett – Ermittelt sich aus den eingegebenen persönlichen Werten und den entsprechenden Messwerten • * 2 – BMI Body Mass Index: Dieser Wert errechnet sich aus Ihrer Größe und Ihrem Gewicht und ist ein Anzeichen ob sie Über –...
- Seite 41 CE2.0 Crosstrainer Batterien einlegen: Es werden Batterien der Größe „C“ verwendet, die in zwei Batteriefächer auf der Rückseite des Computers eingelegt werden. Siehe Abbildung www.smoothfitness.de...
-
Seite 42: Garantieerklärung
VON SMOOTH FITNESS BESCHRÄNKT SICH AUSSCHLIESSLICH AUF DIE OBEN GENANNTEN LEISTUNGEN SOWEIT NICHT VOM GESETZGEBER ANDERS GEREGELT. Für Hilfe beim Aufbau, oder um Ersatzteile zu bestellen, kontaktieren Sie bitte das Smooth Fitness Service Center unter Tel. 49 (911) 8105924. Um den Vorgang zu erleichtern halten Sie bitte die folgenden Informationen bereit: •... - Seite 43 Smooth Fitness LLC PO BOX 436 Farnborough GU14 4BS United Kingdom Phone: 0800-09 72 100 mail: info@smoothfitness.co.uk Website: www.smoothfitness.co.uk Smooth Fitness LLC Sandrartstrasse 28 90419 Nürnberg Germany Tel. + 49 (911) 810 59 24 Fax. + 49 (911) 36 68 05 93 mail: info@smoothfitness.de...
