AUFBAU

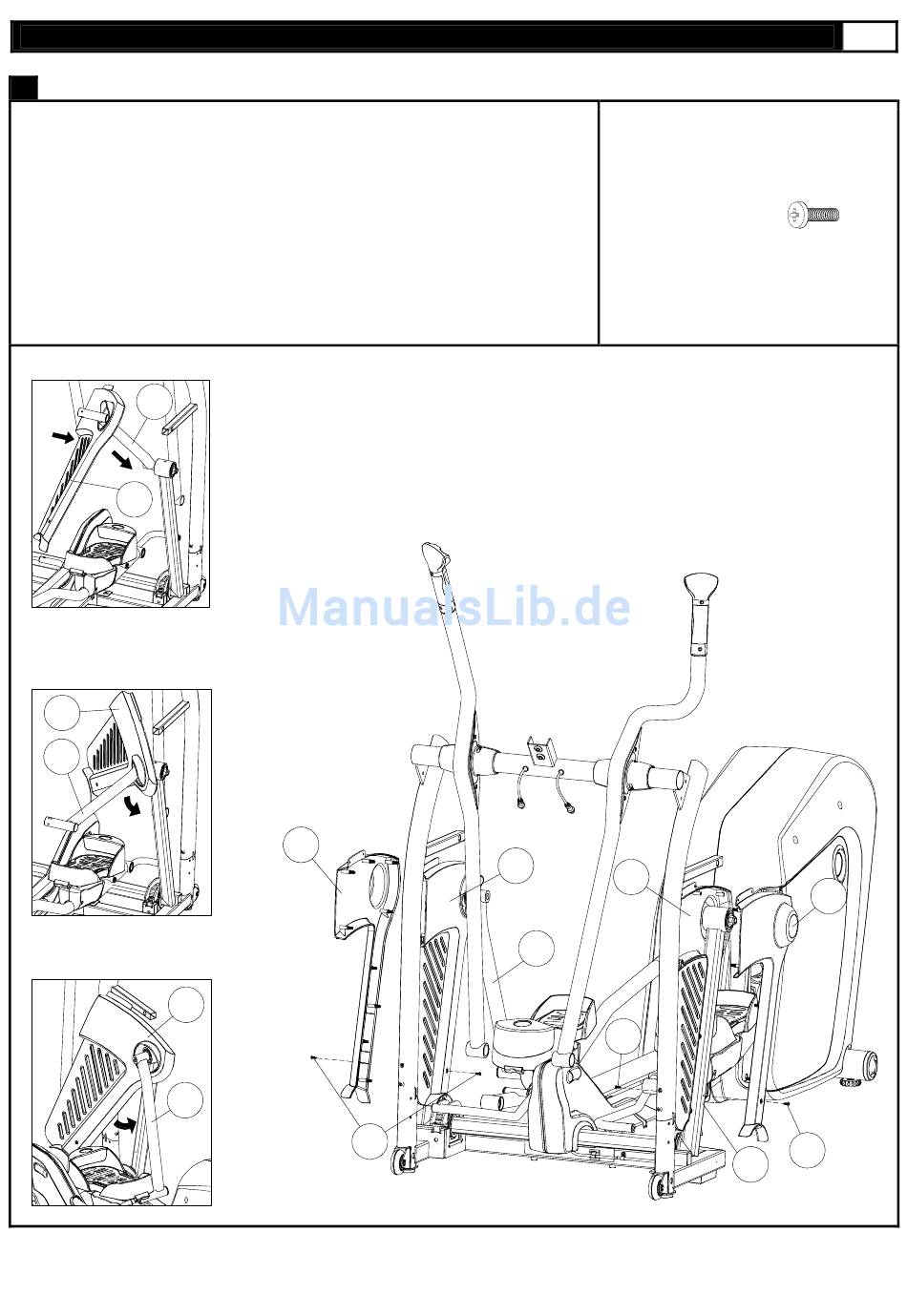

SCHRITT 5: Montieren der Verkleidung der beweglichen Handgriffe
(A) Schieben Sie das freie Ende des Schwing-Arms der Fußstütze (120)
durch das Loch in der Verkleidung, innen RL (707) und bringen diesen in die
endgültige Position. Siehe Abb. in SCHRITT1, SCHRITT 2 und SCHRITT 3.
(B) Montieren Sie die Verkleidung innen-RR (706) und die Verkleidung innen
RL (707) durch die Presspassung und befestigen Sie diese am Rahmen mit
zwei 4 x 12mm Schrauben (512).
(C) Wiederholen Sie den Vorgang auf der Linken Seite.
SCHRITT.1
SCHRITT 1
120
707
SCHRITT 2
SCHRITT.2
707
120
SCHRITT 3
SCHRITT.3
707
120
706
512
www.smoothfitness.co.uk
512
707
705
120
512
73
X4
704
512
114
