SMOOTH AGILE TRAINER
AUFBAU

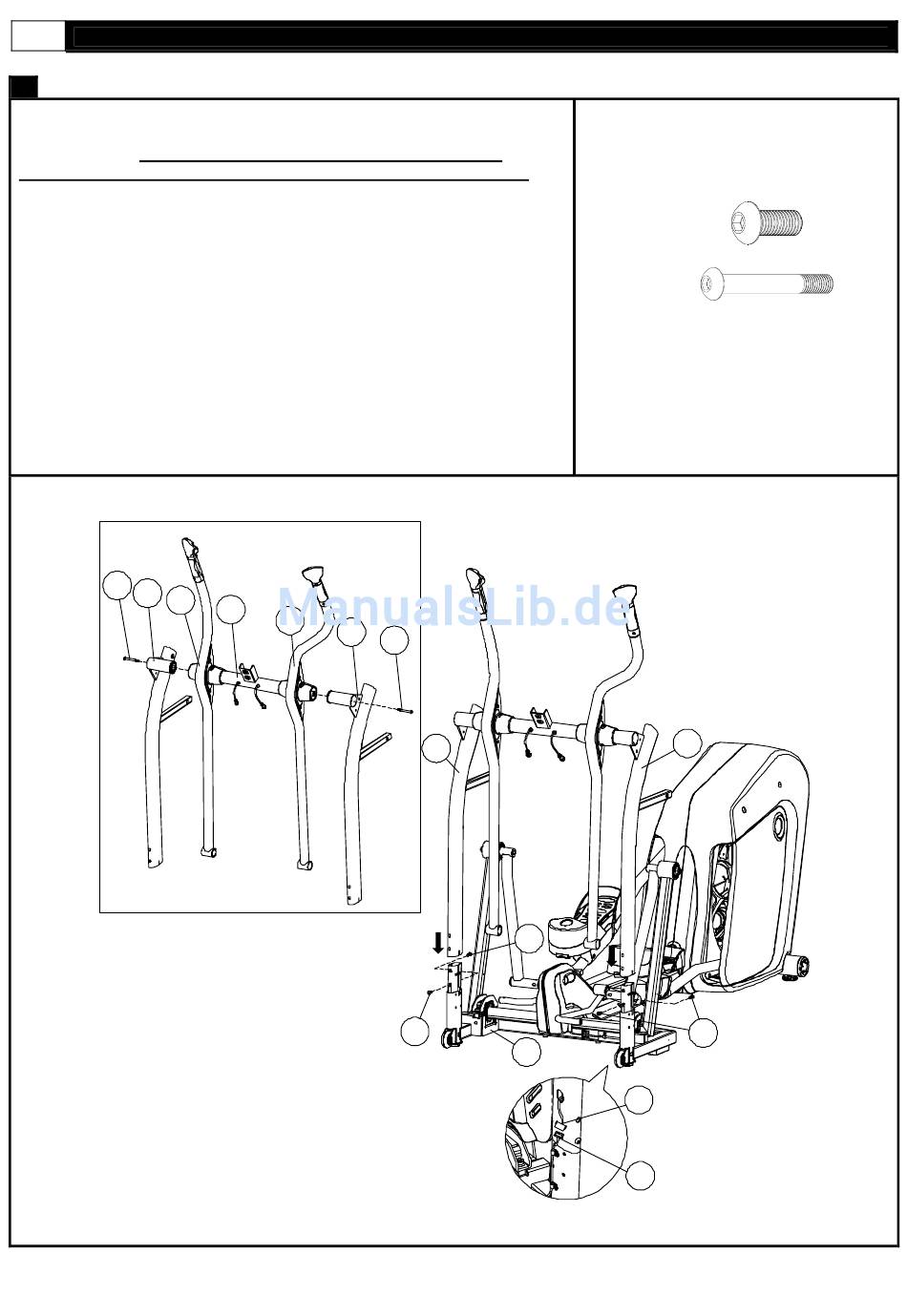

SCHRITT 4:Montieren der Ständer
BEACHTEN: 1. ZIEHEN SIE DIE M8 x 20mm SCHRAUBE BEIM
ANBRINGEN DES STÄNDERS AM GRUNDRAHMEN NICHT FEST.
(A) Montieren Sie den Ständer links (110) und Ständer, rechts (111) am
Querträger und befestigen Sie diese mit zwei M8 x 56mm Schrauben
(506).
Ziehen Sie die M8 x 56mm Schrauben bis zum Schritt C nicht
komplett fest.
(B) Stecken Sie den Ständer auf den Grundrahmen (104) und befestigen
Sie diesen mit vier M8 x 20mm Schrauben (504).
(C) Verbinden Sie das 8Pin Computerkabel unteres(618) mit dem 8 pin
Computerkabel mittleres (617).
(D) Ziehen Sie die M8 x 56mm Schrauben (505) fest.
506
111
109
102
108
110
506
111
504
504
104
504 X4
506 X2
110
504
617
618
