AUFBAU

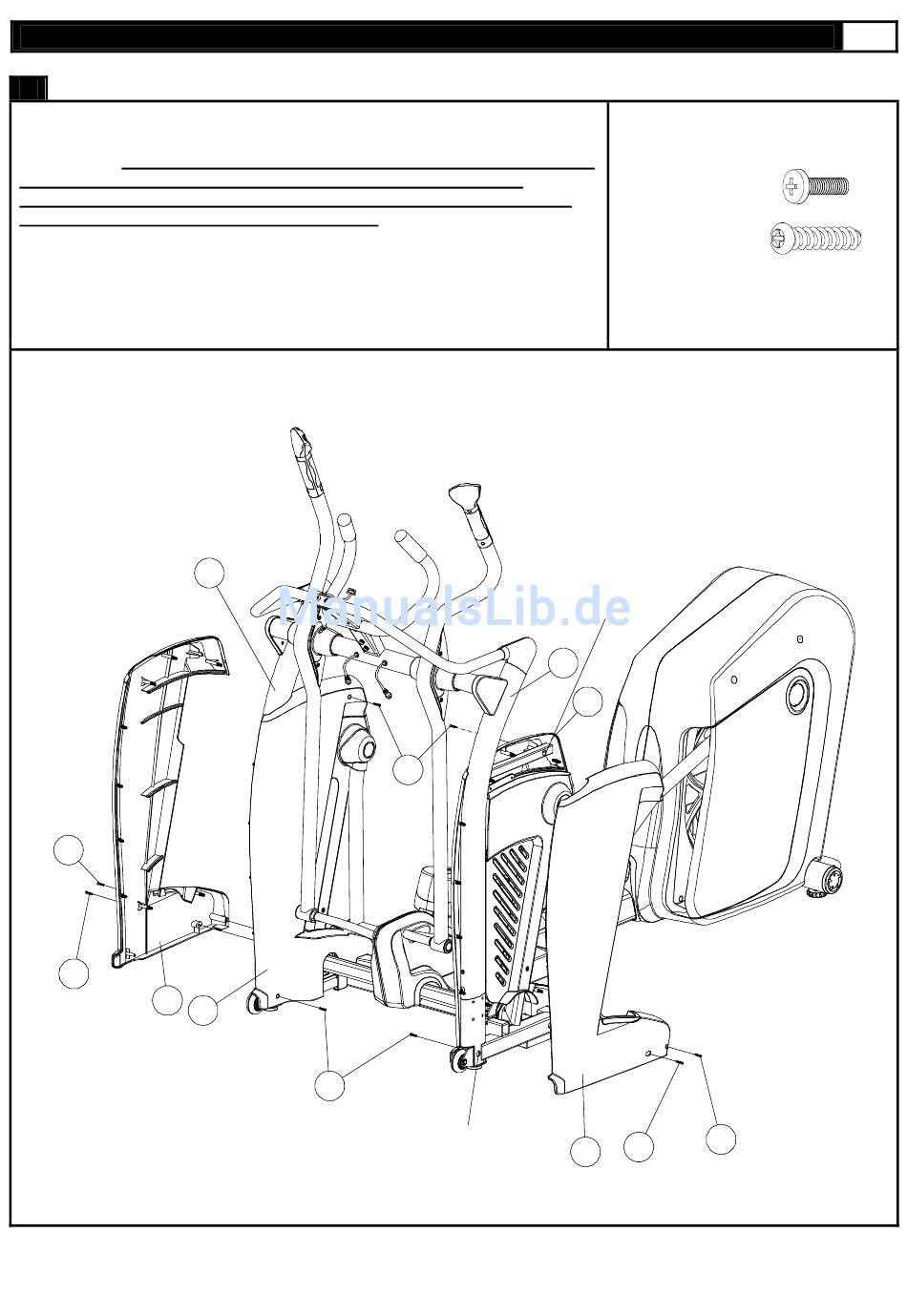

SCHRITT 15: Montieren der vorderen Außenverkleidung
BEACHTEN: ES BEFINDEN SICH 2 LÖCHER IM RAHMEN DURCH DIE DIE
INNERE UND ÄUSSERE PLASTIKVERKLEIDUNG MITEINANDER
VERBUNDEN WIRD. BEZIEHEN SIE SICH AUF DIESE LÖCHER UM DIE
VERKLEIDUNG RICHTIG ZU POSITIONIEREN.
(A) Montieren Sie die Verkleidung, außen-LL (709) und die Verkleidung außen-
L
R (710) am linken Ständer und befestigen Sie diese mit einer 4 x 12
Schraube (512) und drei 4 x 19mm Schrauben (513).
(B) Wiederholen Sie den Vorgang auf der rechten Seite.
513
512
711
712
111
513
Referenz Loch 1
Reference hole1
110
513
Referenz Loch 2
Reference hole2
www.smoothfitness.co.uk
512
X2
513
X6
710
513
512
709
83
