DÜSENKOMBINATIONEN FÜR EASYSELECT-CUP
3
EasySelect-Cup
2
7 6
Düsenset Flachstrahl (Pos. 1, 2)
Düsenset Rundstrahl (Pos. 4, 5, 6)
1 Elektrodenhalter (Flachstrahldüse)
2 Flachstrahldüse
3 Überwurfmutter
4 Elektrodenhalter, inkl. Pos. 4
(Rundstrahldüse - Doppelelektrode)
5 O-Ring - ø 5 x 1 mm
6 Rundstrahldüse
7 Prallplatte - ø 16 mm
7.1 Prallplatte - ø 24 mm
7.2 Prallplatte - ø 32 mm
8 Verlängerung 150 mm
8.1 Verlängerung 300 mm
# Verschleißteile
1
5 4
8

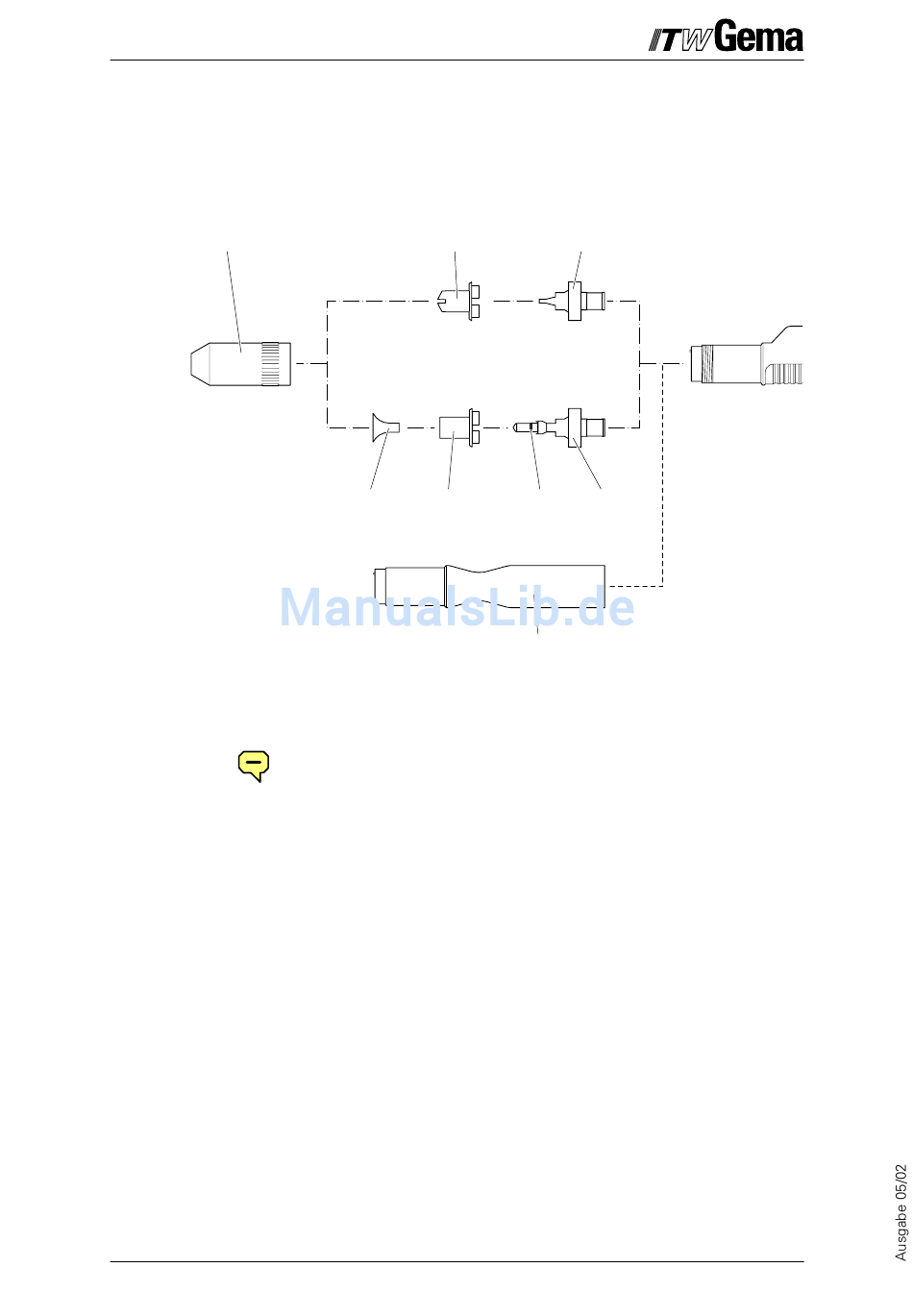

Abb. 14
379620
379611
379140 #
377856 #
379166
379107 #
231606 #
378518 #
331341 #
331333 #
331325 #
378852 #
378860 #
