HANDPISTOLE EASYSELECT-CUP

28
7
21
27
11 Pistolenkabelanschluß
2
6 5
9
11

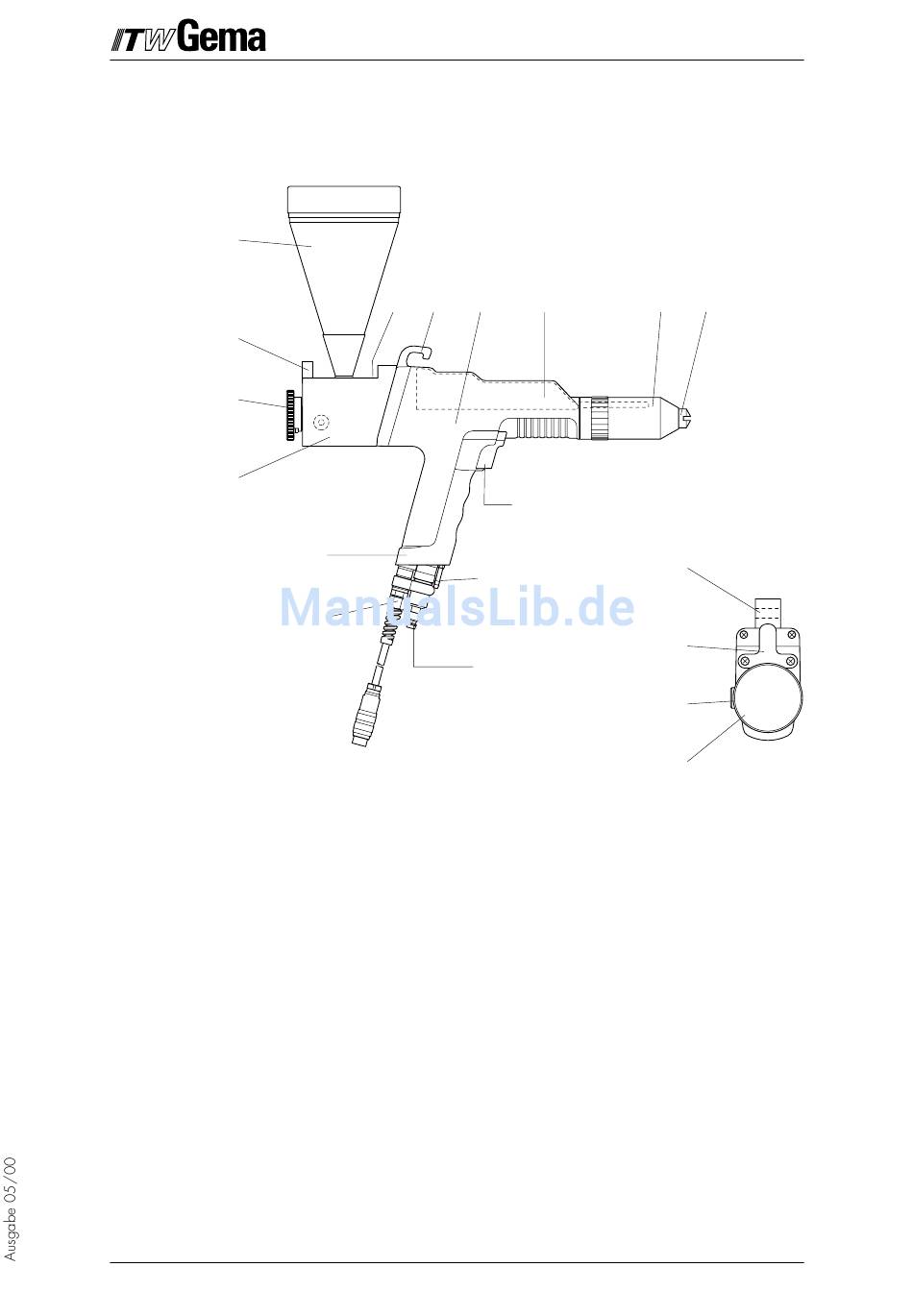

1 Zerstäubersystem
2 Überwurfmutter
3 Schaft
4 HS-Kaskade
5 Abschlußplatte mit Haken
6 Leuchtdiode
7 Fernbedienungsdrucktaste
9 Handgriff
3 4
17
16
15
15 Förderluftanschluß
16 Spülluftanschluß
17 Abzug
21 Einstellknopf
24 Verschlußstopfen
(Anschluß für Fluidbecher)
27 Injektor
28 Becher
Abb. 1
2 1
5
7
24
21
EasySelect-Cup
