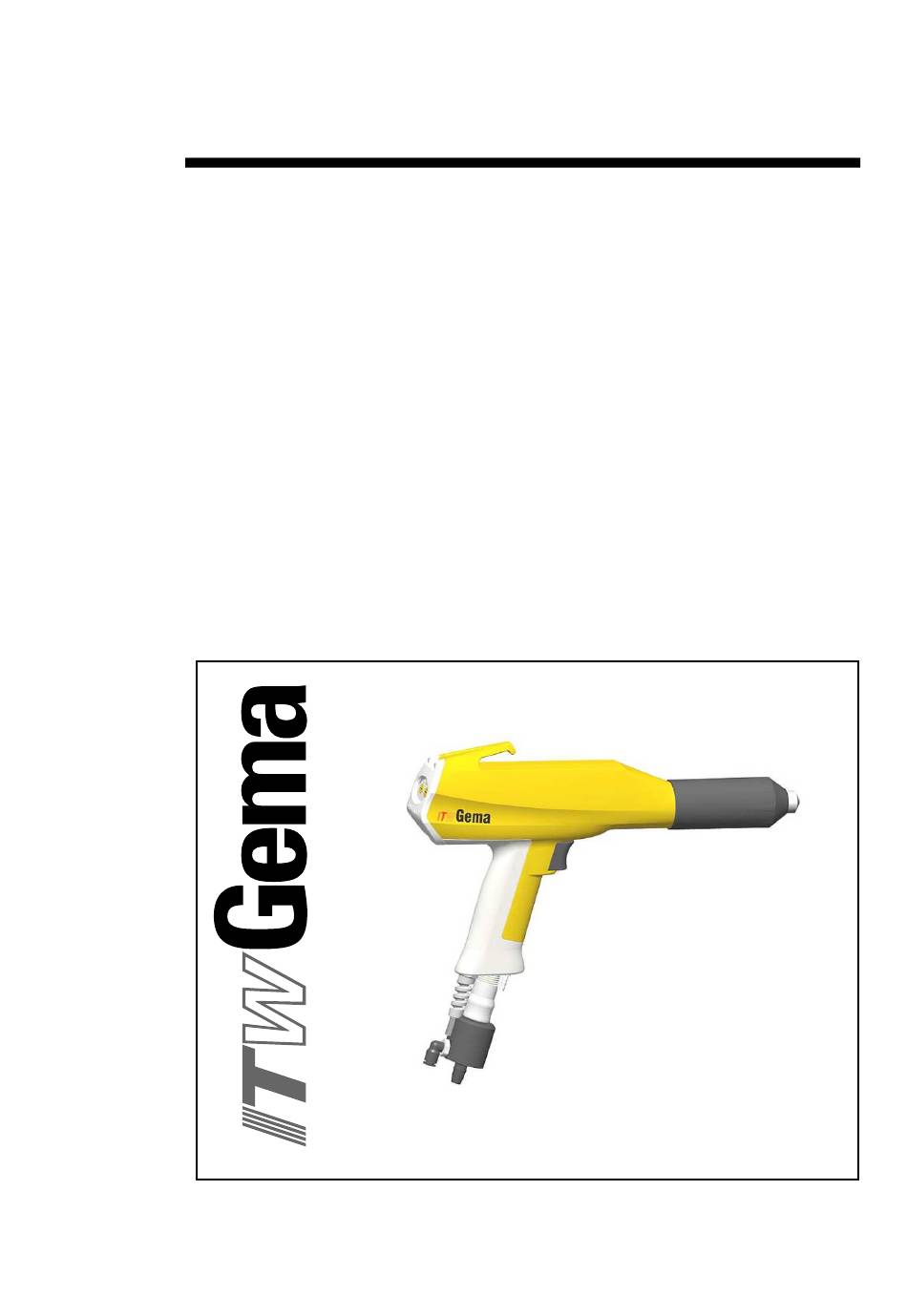

- Seite 1 Betriebsanleitung und Ersatzteilliste Handpistole OptiSelect (für Applikationspumpe OptiSpray DPP01) Originalbetriebsanleitung...
- Seite 2 Das vorliegende Handbuch ist urheberrechtlich geschützt. Das unerlaub- te Erstellen von Kopien ist gesetzlich verboten. Das Handbuch darf ohne die vorherige schriftliche Zustimmung durch ITW Gema GmbH weder ganz noch auszugsweise in irgendeiner Form vervielfältigt, übertragen, transkribiert, in einem elektronischen System gespeichert oder übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
V 04/09 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Sicherheitssymbole (Piktogramme) ................3 Bestimmungsgemässe Verwendung ..............3 Produktspezifische Sicherheitsmassnahmen ............4 Handpistole OptiSelect zu DPP01 .............4 Über diese Betriebsanleitung Allgemeines......................5 Funktionsbeschreibung Anwendungsgebiet ....................7 Typische Eigenschaften..................7 Lieferumfang ......................8 Handpistole OptiSelect zu DPP01 .............8 Handpistole OptiSelect zu DPP01 ................8 Aufbau......................8... - Seite 4 Handpistole OptiSelect zu DPP01 - Ersatzteilliste ..........30 Bemerkungen ..................30 Handpistole OptiSelect zu DPP01 - Ersatzteile............ 31 Handpistole OptiSelect zu DPP01 - Ersatzteilliste (Fort.) ........32 Handpistole OptiSelect zu DPP01 - Düsenkombinationen ........33 Handpistole OptiSelect zu DPP01 - SuperCorona ..........34 Handpistole OptiSelect zu DPP01 - Diffusor ............
-
Seite 5: Allgemeine Sicherheitshinweise
DPP01 betreiben alle grundlegenden Sicherheitsbestimmun- gen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor die Handpistole OptiSelect zu DPP01 in Be- trieb genommen wird. Sicherheitssymbole (Piktogramme) Nachfolgend aufgeführt sind die in dieser Betriebsanleitung verwendeten Warnhinweise und deren Bedeutung zu finden. -
Seite 6: Produktspezifische Sicherheitsmassnahmen
Anlage gemäss den örtlichen Vorschriften geer- det sind Handpistole OptiSelect zu DPP01 Die Handpistole OptiSelect zu DPP01 ist Bestandteil der Anlage und so- mit in das Sicherheitssystem der Anlage integriert. Für Gebrauch ausserhalb des Sicherheitskonzepts müssen entspre- chende Massnahmen getroffen werden. -
Seite 7: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Handpistole OptiSelect zu DPP01 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. -
Seite 9: Funktionsbeschreibung
V 04/09 Funktionsbeschreibung Anwendungsgebiet Die Handpistole OptiSelect zu DPP01 ist ausschliesslich für die elektro- statische Beschichtung mit organischen Pulvern gebaut. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäss. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt... -
Seite 10: Lieferumfang
V 04/09 Lieferumfang Handpistole OptiSelect zu DPP01 Eine Handpistole OptiSelect zu DPP01 mit Pistolenka- bel, 2 m Spülluftschlauch, 14 m Flachstrahldüse, komplett Rundstrahldüse mit Prallplatten-Set (Ø 16, 24 und 32 Kabelbinder mit Klettverschluss Reinigungsbürste für Pistole Ersatzteile-Set Handpistole OptiSelect zu DPP01 Aufbau 1 Zerstäubersystem... -
Seite 11: Hochspannungserzeugung
Spülluft ein. Magnet Reed-Kontakt (Schliesser) Handpistole OptiSelect zu DPP01 - Schaltung Pulverfluss und Spülluft Die Spülluft (18) wird beim Einsatz von belüfteten Zerstäuberaufsätzen mit dem dafür vorgesehenen Anschluss auf der Rückseite des Pistolen- steuerung verbunden (siehe dazu die Betriebsanleitung der Pistolen- steuerung). -
Seite 12: Fernsteuerung Durch Pistole
(Gehört nicht zum Standard-Set, separat erhältlich, siehe Ersatzteil- liste) Verlängerte Flach- strahldüse mit belüfte- ter Mittelelektrode Verlängerte Rundstrahldüse mit belüfteter Prallplatte und belüfteter Mittelelektrode Düse 300 mm Nicht abgebildet (gehört nicht zum Standard-Set, separat erhältlich, siehe Ersatzteilliste)! 10 • Funktionsbeschreibung Handpistole OptiSelect zu DPP01... -
Seite 13: Flachstrahldüse Mit Belüfteter Mittelelektrode
über die Oberfläche der Prallplattenrückseite streicht. Die Stärke der Spülluft ist vom Pulver und dessen Ansinterungs- fähigkeit abhängig. Die Regulierung der Spülluft an der Pistolensteuerung ist in der entspre- chenden Betriebsanleitung beschrieben. Handpistole OptiSelect zu DPP01 Funktionsbeschreibung • 11... -
Seite 14: Supercorona-Set
Oberflächengüte beeinflusst wird. SuperCorona - Nachrüstung Die Handpistole OptiSelect zu DPP01 lässt sich durch ihren modularen Aufbau sehr schnell und einfach mit der leichten SuperCorona (ca. 60 g) erweitern. Die OptiSelect bleibt auch nach dem Umbau sehr wartungs- und reparaturfreundlich. -
Seite 15: Montage Der Supercorona
Verbindung nicht hergestellt werden kann. SuperCorona-Anschluss mit der vorhandenen Schraube an der Pistolen- rückseite befestigen (1 und 2). SuperCorona-Ring über den Zerstäuberaufsatz fahren (3) und in den Su- perCorona-Anschluss stecken (4). Handpistole OptiSelect zu DPP01 Funktionsbeschreibung • 13... -
Seite 17: Technische Daten
(+32 °F - +104 °F) Max. Betriebstemperatur 85 °C (+185°F) Zulassungen II 2 D PTB05 ATEX 5007 Achtung: Die Handpistole OptiSelect zu DPP01 kann nur an die Steuergeräte OptiStar CG06-CP und CG07-P angeschlossen werden! Handpistole OptiSelect zu DPP01 Technische Daten • 15... -
Seite 19: Inbetriebnahme Und Bedienung
6. Zerstäuberluftschlauch an Ausgang 1.3 und an den Diffusor der Pulverpistole anschliessen 7. Pulverschlauch an die Applikationspumpe und an den Diffu- sor der Pistole anschliessen 8. Netzkabel an den Stecker 2.1 Power IN anschliessen und festschrauben Handpistole OptiSelect zu DPP01 Inbetriebnahme und Bedienung • 17... -
Seite 20: Anschluss Mit Handpistole
V 04/09 Anschluss mit Handpistole Handpistole Filter-Regelventil Fluidluft Anschluss mit Handpistole Anschluss mit Automatikpistole TA=Trigger Adapter Automatikpistole Filter-Regelventil Fluidluft Anschluss mit Automatikpistole 18 • Inbetriebnahme und Bedienung Handpistole OptiSelect zu DPP01... -
Seite 21: Inbetriebnahme
V 04/09 Inbetriebnahme Hinweis: Das weitere Vorgehen zur Inbetriebnahme der Handpistole OptiSe- lect zu DPP01 ist in der Betriebsanleitung der Pistolensteuerung OptiStar CG07-P (Kapitel "Erstinbetriebsetzung" und "Tägliche Inbe- triebnahme") ausführlich beschrieben! Handpistole OptiSelect zu DPP01 Inbetriebnahme und Bedienung • 19... -
Seite 23: Wartung Und Reinigung
1. Pistole reinigen, siehe Kapitel "Reinigung" 2. Erdverbindungen der Beschichtungskabine, der Aufhängevor- richtung der Objekte, bzw. der Förderkette kontrollieren Reinigung Reinigung der Handpistole OptiSelect Häufiges Reinigen der Pistole dient zur Sicherung der Beschichtungs- qualität. Hinweis: Vor der Reinigung der Pistole ist das Steuergerät abzuschalten. Die für die Reinigung verwendete Druckluft muss öl- und wasserfrei... -
Seite 24: Reinigung Der Zerstäuberaufsätze
6. Pistole nochmals mit Druckluft durchblasen 7. Pulverschlauch reinigen 8. Pistole wieder komplettieren und anschliessen Achtung: Die Reinigung der Handpistole OptiSelect zu DPP01 ist mit folgen- den Lösungsmittel nicht zulässig: Äthylenchlorid, Aceton, Ethylacetat, Methyl-Ethyl-Keton, Methy- lenchlorid, Superbenzin, Terpentin, Tetrachlorkohlenstoff, Toluol, Trichloräthylen, Xylol! -
Seite 25: Pistole Zerlegen
Vor der Reinigung der Pistole ist das Steuergerät abzuschalten und der Pistolenstecker auszustecken! Ist die Kaskade defekt oder der Pistolenschaft zerschlissen, ist der komplette Schaft an eine autorisierte ITW-Gema-Servicestelle zu senden! Pistole zerlegen Handpistole OptiSelect zu DPP01 Wartung und Reinigung • 23... - Seite 26 V 04/09 24 • Wartung und Reinigung Handpistole OptiSelect zu DPP01...
-
Seite 27: Pistolenkabel Auswechseln
V 04/09 Pistolenkabel auswechseln Handpistole OptiSelect zu DPP01 Wartung und Reinigung • 25... -
Seite 28: Pistole Zusammenbauen
Ausser dem Austauschen eventuell defekter Teile sind kaum Eingriffe notwendig. Das Austauschen der Kaskade und die Reparatur des Pistolenkabelan- schlusses darf nur von einer autorisierten ITW-Gema-Servicestelle vor- genommen werden. Fragen Sie Ihre ITW-Gema-Vertretung! 26 • Wartung und Reinigung Handpistole OptiSelect zu DPP01... -
Seite 29: Fehlerbehebung
Druckluft anschliessen Schlauchverbindung vom Steuergerät zur Applikationspumpe prü- Fluidisierung funktioniert (siehe oben) nicht Die Automatikpistole (siehe oben) (siehe oben) sprüht trotz einge- Kein externes Signal am Externes Signal prüfen schaltetem Steuergerät Trigger-Adapter kein Pulver Handpistole OptiSelect zu DPP01 Fehlerbehebung • 27... -
Seite 31: Ersatzteilliste
Typ und Seriennummer Ihres Pulverbeschichtungsgerä- Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: Typ Handpistole OptiSelect zu DPP01 Seriennummer 1234 5678 Bestell-Nr. 203 386, 1 Stück, Bride - Ø 18/15 mm Bei Bestellungen von Kabeln und Schläuchen muss immer die benötigte Länge angegeben werden. -
Seite 32: Handpistole Optiselect Zu Dpp01 - Ersatzteilliste
V 04/09 Handpistole OptiSelect zu DPP01 - Ersatzteilliste Bemerkungen 1. Sollte ein Teil vom Schaft gebrochen oder die Hochspannungs- kaskade im Schaft defekt sein, ist der komplette Schaft zur Re- paratur einzusenden! 2. Ist das Pistolenkabel defekt, so ist es komplett zur Reparatur... -
Seite 33: Handpistole Optiselect Zu Dpp01 - Ersatzteile
V 04/09 Handpistole OptiSelect zu DPP01 - Ersatzteile 18 14.3 14.1 14.2 20.1 20.2 10.2 Handpistole OptiSelect zu DPP01 - Ersatzteile Handpistole OptiSelect zu DPP01 Ersatzteilliste • 31... -
Seite 34: Handpistole Optiselect Zu Dpp01 - Ersatzteilliste (Fort.)
V 04/09 Handpistole OptiSelect zu DPP01 - Ersatzteilliste (Fort.) Haken (wechselbar) 1000 877 Senkkopfschraube - M4x8 mm, Kunststoff 263 516 PT-Schraube 1000 843 Überwurfmutter - komplett 1000 948 Flachstrahldüse - komplett 1000 047 20.1 Elektrodenhalter - komplett 1000 055 20.2 Flachstrahldüse... -
Seite 35: Handpistole Optiselect Zu Dpp01 - Düsenkombinationen
V 04/09 Handpistole OptiSelect zu DPP01 - Düsenkombinatio- Düsen-Set - Flachstrahl, NF08, Pos. 1, 2 1000 047# Düsen-Set - Rundstrahl, Pos. 5, 6, 9 382 922 Elektrodenhalter (Flachstrahldüse) 1000 055# Flachstrahldüse 1000 049# Überwurfmutter 1000 948 O-Ring - Ø 5x1 mm 231 606# Rundstrahldüse... -
Seite 36: Handpistole Optiselect Zu Dpp01 - Supercorona
V 04/09 Handpistole OptiSelect zu DPP01 - SuperCorona SuperCorona - komplettes Set, ohne Verlängerung, L=215 mm 1002 066# SuperCorona - komplettes Set, für Verlängerung 150 mm, L=365 mm 1002 067# SuperCorona - komplettes Set, für Verlängerung 300 mm, L=515 mm... -
Seite 37: Handpistole Optiselect Zu Dpp01 - Diffusor
V 04/09 Handpistole OptiSelect zu DPP01 - Diffusor Diffusor - komplett 1005 263 Adapterstück 1005 260 Fluidrohr 1005 262 O-Ring - Ø 19x1,5 mm 1005 749 Anschlussstück 1005 261 O-Ring - Ø 12x1,5 mm 1000 822 Einschraubwinkel - 1/8"a, Ø 6 mm... -
Seite 39: Optiselect Rundstrahldüsen - Übersicht
V 04/09 OptiSelect Rundstrahldüsen - Übersicht Prallplatten Geeignet für grosse NS02 NS02 Ø 16 mm 331 341 Oberflächen 378 518 382 914 382 922 1000 948 Ø 24 mm 331 333 Ø 32 mm 331 325 Ø 50 mm 345 822 Ersatzteilliste •... -
Seite 41: Pulverschläuche - Übersicht
DDP01 für Heissbe- Ø 8,0/12,5 mm 1005 098 antistatisch schichtung weicher Pulver- Ø 11/16 mm 103 128 1004 Email-Pulver schlauch Wurde in früheren weicher Pulver- Ø 12/20 mm 100 080 1005 Anlagen verwendet schlauch Ersatzteilliste • 39 Handpistole OptiSelect zu DPP01... -
Seite 43: Sonstiges Zubehör
1004 564 PGC-Steuerung OptiSelect-Pistole PGC-Adapter 1001 952 Tribo-Corona- Adapter 1001 869 Trigger-Adapter für Automatikpistolen OptiStar 1002 772 Pistolen- Verlängerungskabel L=6 m 1002 161 L=14 m 1002 162 Handschuhe, anti- statisch (1 Paar) 800 254 Handpistole OptiSelect zu DPP01 Ersatzteilliste • 41...
