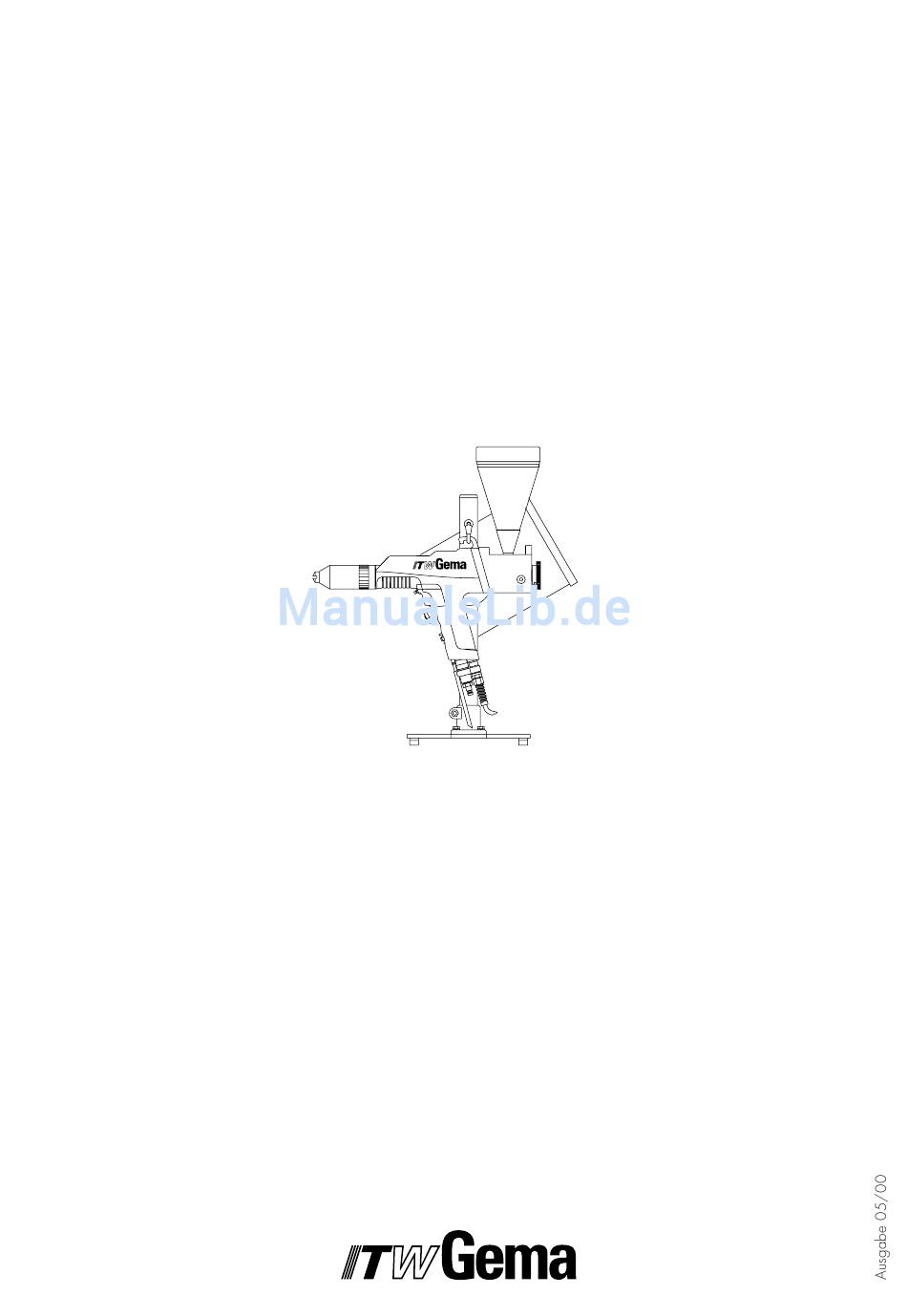

- Seite 1 Betriebsanleitung und Ersatzteilliste Pulverbeschichtungsgerät EASY 1-C EASY 1-C...
-
Seite 2: Anschlüsse Auf Der Rückseite Des Steuergerätes Easytronic
ELEKTROSTATISCHES PULVER-HANDGERÄT EASY 1-C 1 Steuergerät EasyTronic 2 Handpistole EasySelect-Cup 3 Pneumatikschlauch mit Schnellverbindungen 4 Gummipuffer 8 Erdungskabel 9 Netzkabel 10 Sockel 6; 7 11 Fußklemmstück 12 Klemmelement 13 Rohr 14 Pistolenhalter ANSCHLÜSSE AUF DER RÜCKSEITE DES STEUERGERÄTES EASYTRONIC 1.1 IN Druckluft-Einspeisung 1.2 Förderluftanschluß... -
Seite 3: Inhaltsverzeichnis
Elektrostatisches Pulver-Handgerät EASY 1-C ........ - Seite 4 EASY 1-C...
-
Seite 5: Gebrauchsanleitung
Kabine in Betrieb ist. Setzt die Kabine aus, muß auch das Pulverbeschichtungsgerät ausschalten. 9. Die Erdung aller leitfähigen Teile ist mindestens wöchentlich zu kontrollieren. 10. Beim Reinigen der Pistole und beim Auswechseln der Düsen muß das Steuergerät ausgeschaltet werden. EASY 1-C... -
Seite 6: Technische Daten Des Pulver-Handgeräts Easy 1-C
Max. Druckluftverbrauch Pulverschlauch ø 11 mm: Abmessungen Breite: 324 mm Tiefe: 285 mm Höhe: 428 mm Gewicht: 14 kg Fassungsvermögen: 2 l (ca. 2 kg) Das Handgerät EASY 1-C kann nur mit der Handpistole WICHTIG EasySelect-Cup verwendet werden. EASY 1-C... -
Seite 7: Über Diese Betriebsanleitung
Sie wird Sie sicher durch den Installationsvorgang führen und Ihnen Hinweise und Tips zur optimalen Verwendung Ihres neuen Pulver- beschichtungssystems geben. Die Informationen über die Funktionsweise der einzelnen System- komponenten – Pistolensteuerung EasyTronic oder Handpistole EasySelect-Cup – finden Sie in der jeweiligen beiliegenden Dokumenta- tion. EASY 1-C... -
Seite 8: Elektrostatisches Pulver-Handgerät Easy 1-C
ELEKTROSTATISCHES PULVER-HANDGERÄT EASY 1-C 1. ANWENDUNGSGEBIET Das Elektrostatische Pulver-Handgerät EASY 1-C mit der Handpistole EasySelect-Cup eignet sich besonders für die manuelle Beschichtung für Labor- und Versuchszwecke, speziell auch bei Kontrolltests der Pulverqualität. 2. LIEFERUMFANG EASY 1-C Ein EasyTronic Steuergerät (1) im Metallgehäuse mit Netzanschluß- kabel. -
Seite 9: Anschlußanleitung
Input voltage: 85 – 264 V 47 – 440 Hz Input power: 65 VA Degree of protection: IP 54 Output: 10 V 1,2 A Corresponding guns: EasySelect 5 ... 10 bar 73...145 PSI 1.1 IN Mains connection Abb. 1 EASY 1-C... -
Seite 10: Funktionsbeschreibung
Pulvermenge mit dem Pulvereinstellknopf an der Pistole eingestellt. Zur Verringerung des Pulverausstoßes ist der Pulvereinstellknopf im Gegenuhrzeigersinn zu drehen. Pulverzuführschlitz Pulver Pulver / Luftgemisch Pulver- einstellknopf Injektorhülse Vakuum Förderluft Druckluft- hauptanschluß Die Pfeile zeigen immer die Flußrichtung Abb. 2 EASY 1-C... -
Seite 11: Steuergerät Easytronic
Funktion aktiviert und die entsprechende LED leuchtet auf. Wird die Taste bei leuchtender LED länger als 1 Sekunde gedrückt gehalten, wird die Funktion deaktiviert. ITW Gema empfiehlt, die Elektrodenspülluft eingeschaltet zu lassen, kann jedoch bei Applikationen mit sehr geringer Pulvermenge ausgeschaltet bleiben. -
Seite 12: Vorbereitung Zur Inbetriebnahme
Die LED Nr. 8 leuchtet auf. Die Hochspannung ist eingeschaltet, und Pulver wird gefördert. Sind alle Tests positiv verlaufen, stehen das Steuergerät und die Pistole für den Einsatz bereit. Sollte eine der Funktionen nicht erwar- tungsgemäß arbeiten, so überprüfen Sie diese anhand der "Fehlersuch- anleitung", Seite 11. EASY 1-C... -
Seite 13: Tägliche Inbetriebnahme
(oder Verlängerung) gerade noch drehen läßt - Flachstrahldüse auf gewünschte Achsrichtung drehen - Überwurfmutter wieder anziehen bei Verwendung von Rundstrahldüsen mit luftgespülten Prallplatten - Prallplatte austauschen ( ø 16, 24, und 32 mm liegen der Pistole bei) EASY 1-C... -
Seite 14: C) Pulverbeschichten
– Fernsteuerungstaste drücken. Kontrolle durch Beobachten der LED-Anzeige an dem Injektor- block: ROT = Flachteile GRÜN = komplizierte Teile ROT/GRÜN (wechselnd) = Überbeschichten E) AUSSERBETRIEBSETZUNG 1. Pistolenschalter loslassen 2. Steuergerät ausschalten Die Einstellungen für Hochspannung, Spülluft und Pulverausstoß bleiben gespeichert. EASY 1-C... -
Seite 15: Farbwechsel
2b Erdverbindungen des Steuergerätes mit der Beschichtungs- kabine, der Aufhängevorrichtung der Objekte bzw. der Förderkette kontrollieren C) WENN SIE DEN PULVERBESCHICHTUNGSAPPARAT MEHRERE TAGE NICHT MEHR BENÜTZEN: 1c Netzstecker herausziehen 2c Beschichtungsapparat reinigen, siehe Punkt 1b 3c Hauptdruckluftzufuhr unterbrechen EASY 1-C... -
Seite 16: Reinigung
2. Pulverbecher von der Pistole abnehmen und reinigen. 3. Zerstäuberaufsatz von der Pistole abnehmen und reinigen. 4. Pistole vom Injektorblock aus in Durchflußrichtung mit Druckluft durchblasen. 5. Pistolenrohr mit mitgelieferter Rundbürste reinigen. 6. Pistole nochmals mit Druckluft durchblasen. 8. Pistole wieder komplettieren und anschließen. EASY 1-C... -
Seite 17: Fehlersuchanleitung
Erdung überprüfen, siehe geerdet auch "Gebrauchsanleitung" Kontroll-Lampe im Druck- kein Strom: schalter leuchtet trotz einge- – Steuergerät ist nicht am Netz Gerät mit Netzkabel schaltetem Steuergerät nicht angeschlossen anschließen im Gerät: – Glühlampe durchgebrannt ersetzen – Netzteil defekt ersetzen (Fort.) EASY 1-C... - Seite 18 Pulver. – Injektorhülse oder Pistole Entsprechendes reinigen verstopft – Fluidisierung beim Fluidisierung mit entspre- Fluidbecher funktioniert nicht chende Dosierschraube einstellen keine Förderluft: – Reduzierventil defekt ersetzen – Magnetventil defekt ersetzen – Elektronikkarte defekt zur eventuellen Reparatur einsenden EASY 1-C...
-
Seite 19: Pneumatikschema Easy 1-C
PNEUMATIKSCHEMA EASY 1-C EasyTronic Elektrodenspülluft 3-10 l/min. Förderluft S1 = Spüllufteinheit M1 = Motordrossel E1 = Eingangseinheit Abb. 4 EASY 1-C... -
Seite 20: Blockschema
BLOCKSCHEMA Abb. 5 EASY 1-C... -
Seite 21: Ersatzteilliste
Bestell-Nr., Menge und Beschreibung jedes Ersatz- teiles Beispiel: Typ EASY 1-C, Fabrikations - Nr. : 34011688 Bestell - Nr.: 201 073, 5 Stück, Feinsicherung Bei Bestellungen von Kabeln und Schläuchen muß immer die benötigte Länge angegeben werden. Diese „Meterwaren“- Ersatzteilnummern sind immer mit einem * markiert. -
Seite 22: Pulverbeschichtungsgerät Easy 1-C
PULVERBESCHICHTUNGSGERÄT EASY 1-C Kurz-Bedienungsanleitung 262714 Pistolensteuereinheit EasyTronic komplett 375900 Handpistole EasySelect-Cup – siehe separate Ersatzteilliste Pneumatikverbindung (Förderluft) 6 m - rot inkl. Verschraubung und Schnellkupplung 381217 Pneumatikverbindung (Förderluft) 12 m - rot inkl. Verschraubung und Schnellkupplung 381225 Gummipuffer 234915 Distanzscheibe... - Seite 23 PULVERBESCHICHTUNGSGERÄT EASY 1-C 6; 7 Abb. 6 EASY 1-C...
- Seite 24 EASY 1-C © Copyright 1999 ITW Gema AG, CH - 9015 St.Gallen Alle technischen Produkte von ITW Gema AG werden ständig nach Erkenntnissen aus Forschung und Praxis weiterentwickelt. Die in dieser Dokumentation veröffentlichten Daten können daher ohne vorherige Ankündigung jederzeit geändert werden.
