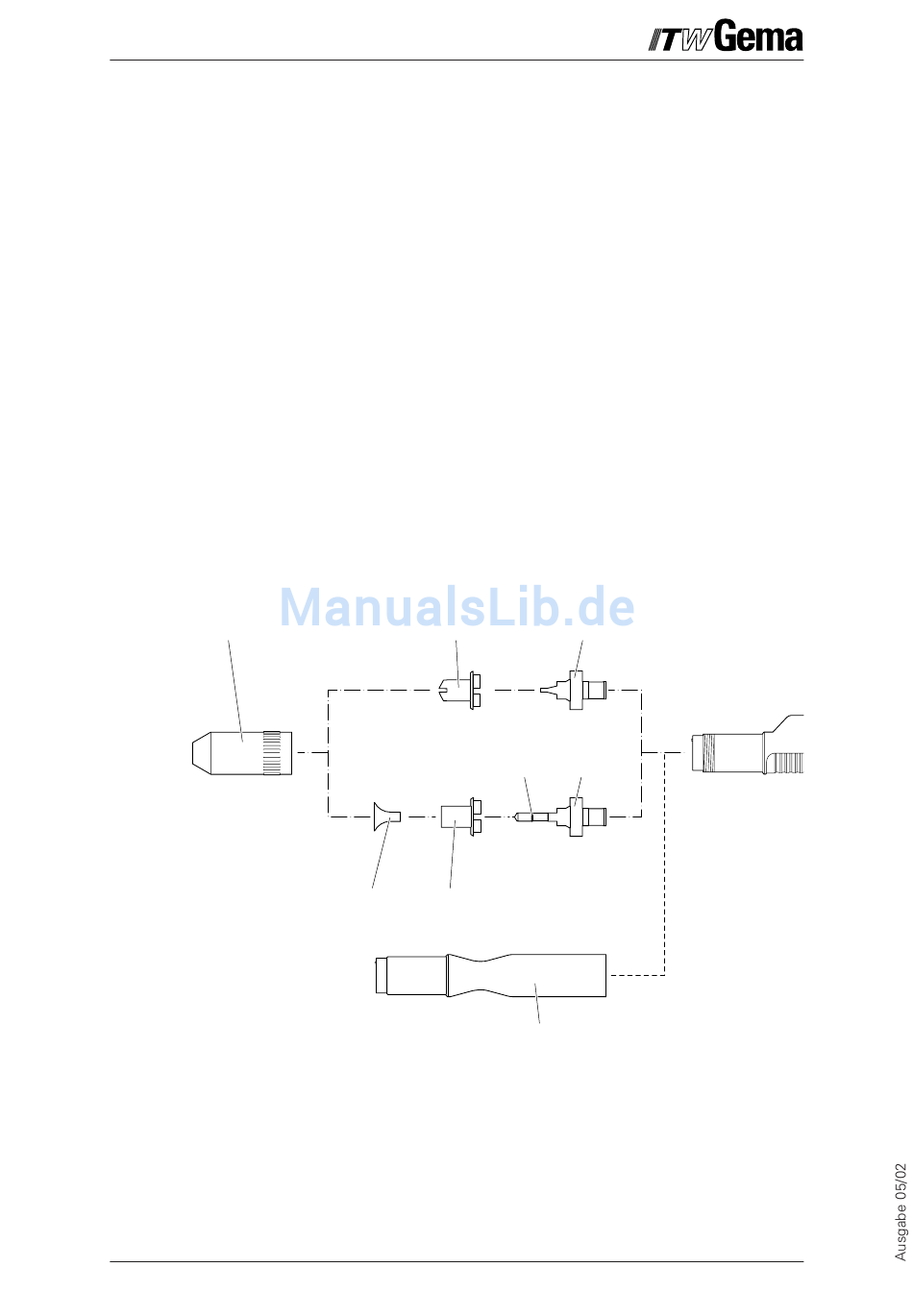

11.9. Düsenkombinationen für OptiGun
3
OptiGun
Düsenset Flachstrahl (Pos. 1, 2)
Düsenset Rundstrahl (Pos. 5, 6, 9)
1
Elektrodenhalter (Flachstrahldüse)
2
Flachstrahldüse
3
Überwurfmutter
5
O-Ring - ø 5 x 1 mm
6
Rundstrahldüse
7
Prallplatte - ø 16 mm
7.1
Prallplatte - ø 24 mm
7.2
Prallplatte - ø 32 mm
8
Verlängerung 150 mm
8.1
Verlängerung 300 mm
9
Elektrodenhalter, inkl. Pos. 5
(Rundstrahldüse - Zentralelektrode)
Für weitere Düsenvarianten - siehe Faltblatt "Systemübersicht"!
2
7
6
* Bitte Länge angeben
# Verschleißteile
1
5
9
8
Abb. 21
379620
382922
379140#
377856#
379166
231606#
378518#
331341#
331333#
331325#
378852#
378860#
382914#
