VORBEREITUNG ZUR INBETRIEBNAHME
A) PULVERPISTOLE EASYSELECT-CUP - ANSCHLIESSEN
EasySelect-Cup
1. Pistolenkabel (2) zum Steuereinschub verbinden (Siehe Betriebs-
anleitung Steuereinschub)
2. Förderluftschlauch (5) vom Steuereinschub zur Pistole verbinden
3. Spülluftschlauch (1) vom Steuereinschub zur Pistole verbinden
4. Beiliegende Muttern und Abschlußzapfen (3 und 4) auf den
Zusatzluft- bzw. Fluidluftanschluß verschrauben
3
1
Steuergerät
1 Spülluftschlauch
2 Pistolenkabel
3 Mutter mit Abschlußzapfen
(Zusatzluft)
1.3
1.2
1.5
POWDER GUN CONTROL
TYPE EasyTronic
Input voltage:
85 – 264 V
47 – 440 Hz
Input power:
65 VA
Degree of protection:
IP 54
Output:
10 V 1,2 A
Corresponding guns:
EasySelect
5 ... 10 bar
73...145 PSI
1.1 IN
Gun
Aux
Mains connection
2.1
1.4
2.2
2.3
4 Mutter mit Abschlußzapfen
(Fluidluft)
5 Förderluftschlauch

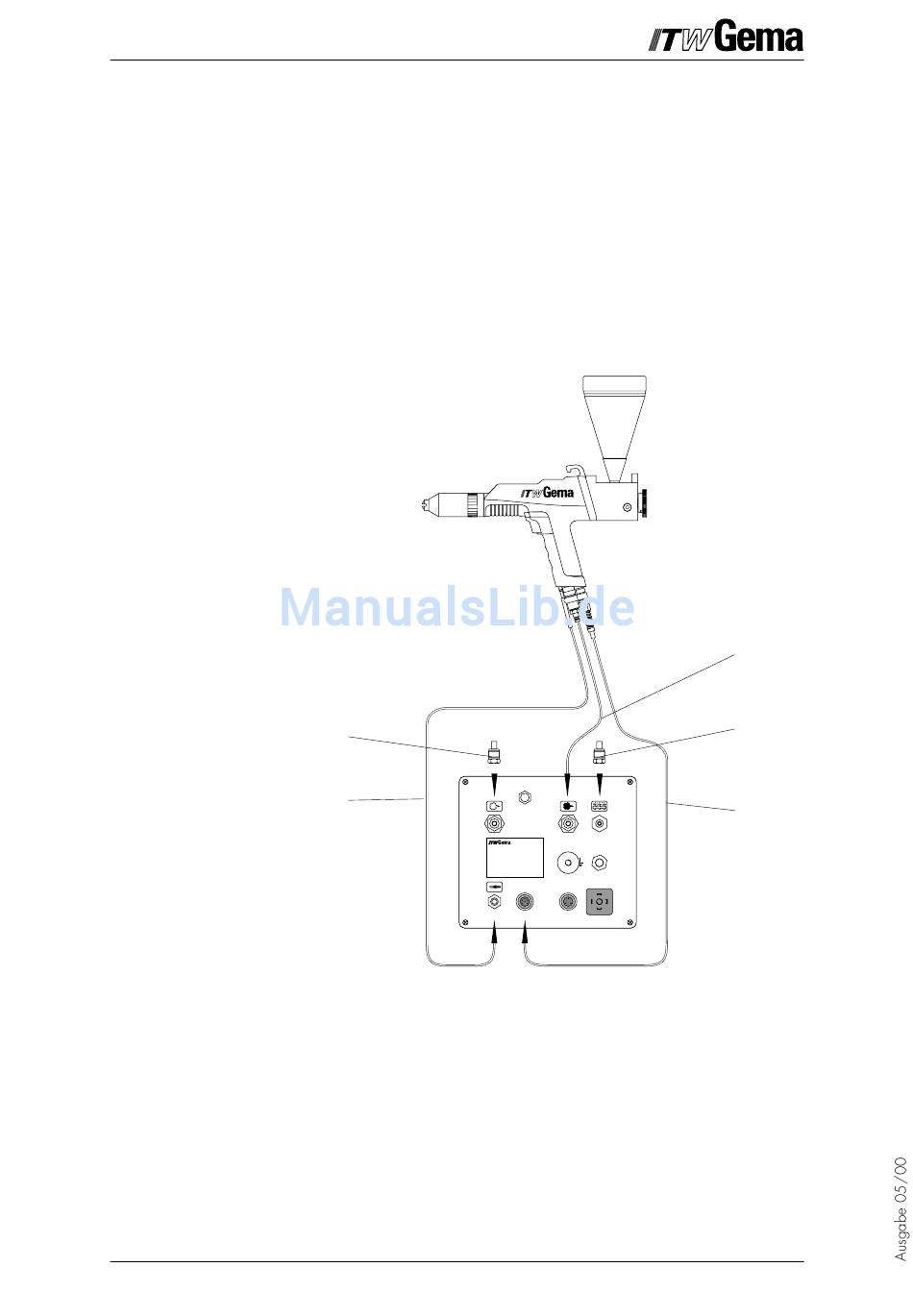

Abb. 7
5
4
2
7
