Gerätebeschreibung - Schnellübersicht

Frontansicht

4 Gerätebeschreibung - Schnellübersicht
4.1 Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
10
Beschreibung 0
Transportgriff
Schiebeverschluss, Verriegelung der Schutzklappe
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.2.5.1
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Gerätesteuerung > siehe Kapitel 4.4
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung
Schutzgas

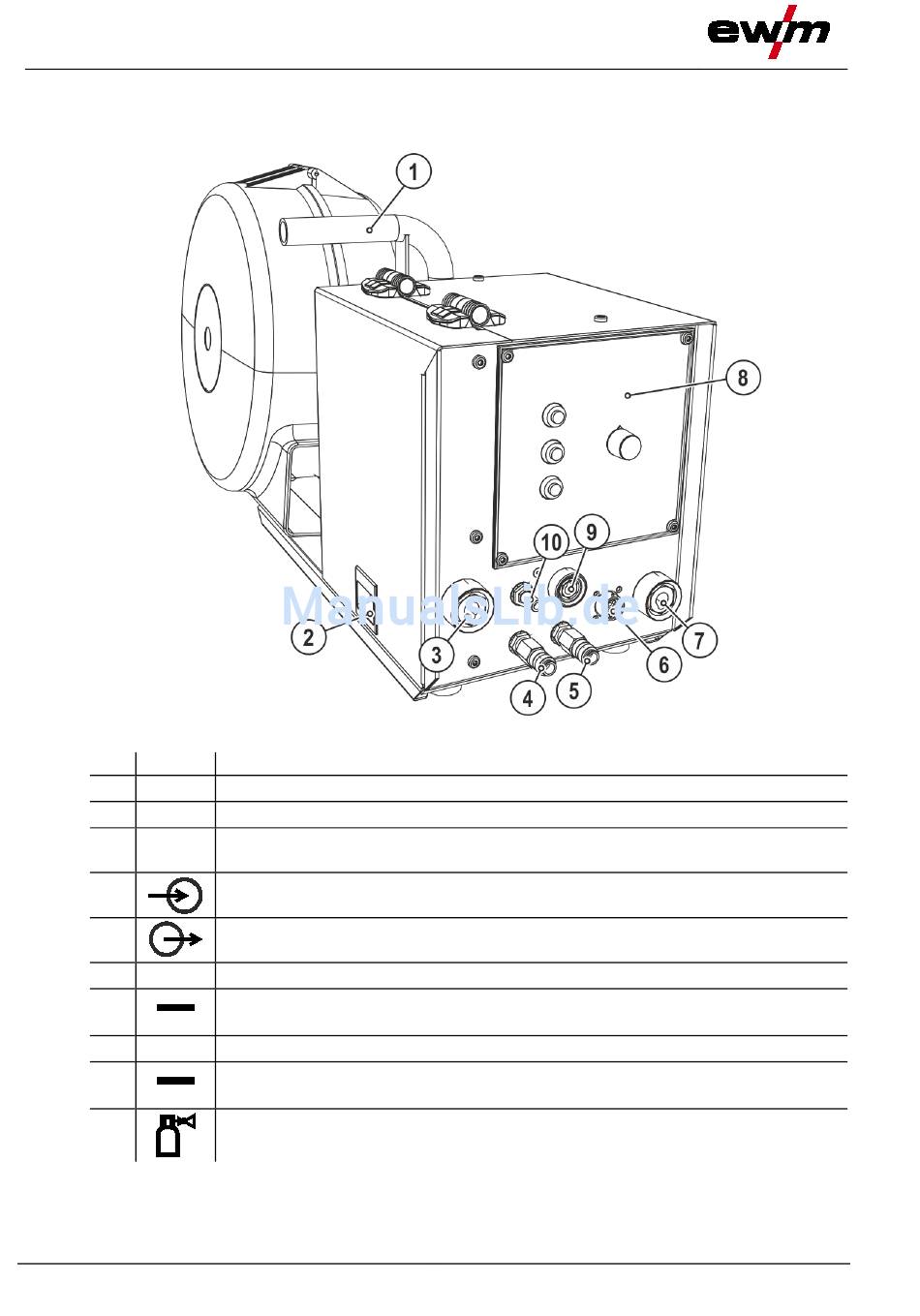

Abbildung 4-1
099-000094-EW500
18.07.2017
