Aufbau und Funktion
Drahtförderung
5.3
Drahtförderung
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
•
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
•
Gehäuseabdeckungen bzw. Schutzklappen während des Betriebs geschlossen halten!
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei
unsachgemäßer oder unvollständiger Drahtführung unkontrolliert austreten und
Personen verletzen!
•
Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
•
Drahtführung in regelmäßigen Abständen kontrollieren!
•
Während dem Betrieb alle Gehäuseabdeckungen bzw. Schutzklappen geschlossen halten!
5.3.1
Schutzklappe des Drahtvorschubantriebs öffnen
Für die folgenden Arbeitsschritte muss die Schutzklappe des Drahtvorschubantriebes geöffnet
werden. Die Schutzklappe ist vor Arbeitsbeginn unbedingt wieder zu schließen.
•
Schutzklappe entriegeln und öffnen.
5.3.1.1

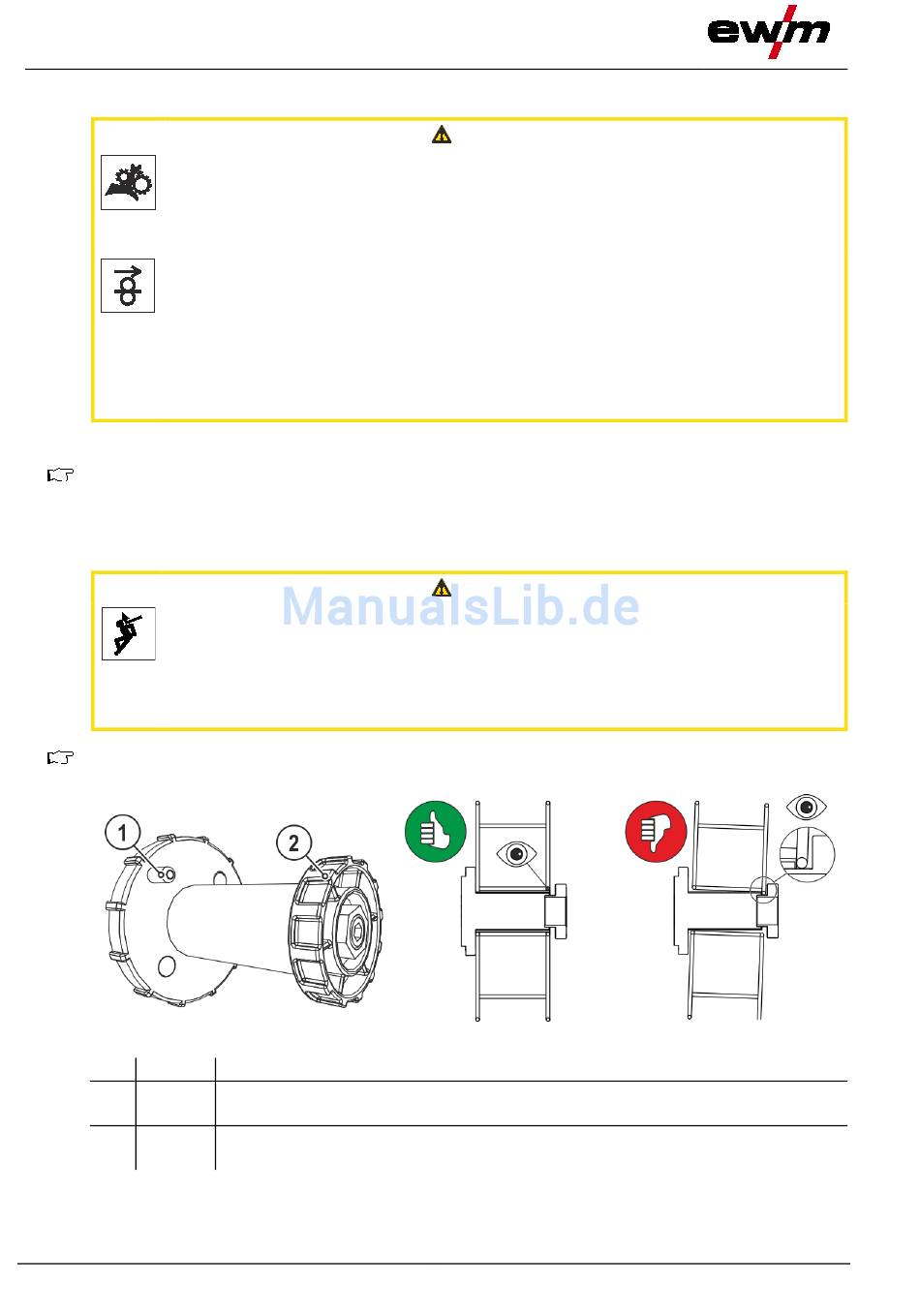

Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der
Drahtspulenaufnahme lösen, herunterfallen und in der Folge Geräteschäden
verursachen oder Personen verletzen.
•
Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten
Korbspulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.
Pos. Symbol
1
2
24
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
VORSICHT
VORSICHT
Abbildung 5-10
099-000094-EW500
18.07.2017
