Aufbau und Funktion
Transport und Aufstellen
5.2.2.2
Maximale Schlauchpaketlänge
Geräte mit oder ohne separatem
Drahtvorschubgerät
Kompakte Geräte mit zusätzlichem Zwischenantrieb
(Beispiel: miniDrive)
Geräte mit separatem Drahtvorschubgerät und
zusätzlichem Zwischenantrieb (Beispiel: miniDrive)
Die Angaben beziehen sich grundsätzlich auf die gesamte Schlauchpaketlänge inklusive
Schweißbrenner. Die Pumpenleistung ist aus dem Typenschild ersichtlich (Parameter: Pmax).
Pumpe 3,5 bar: Pmax = 0,35 Mpa (3,5 bar)
Pumpe 4,5 bar: Pmax = 0,45 Mpa (4,5 bar)
5.2.3

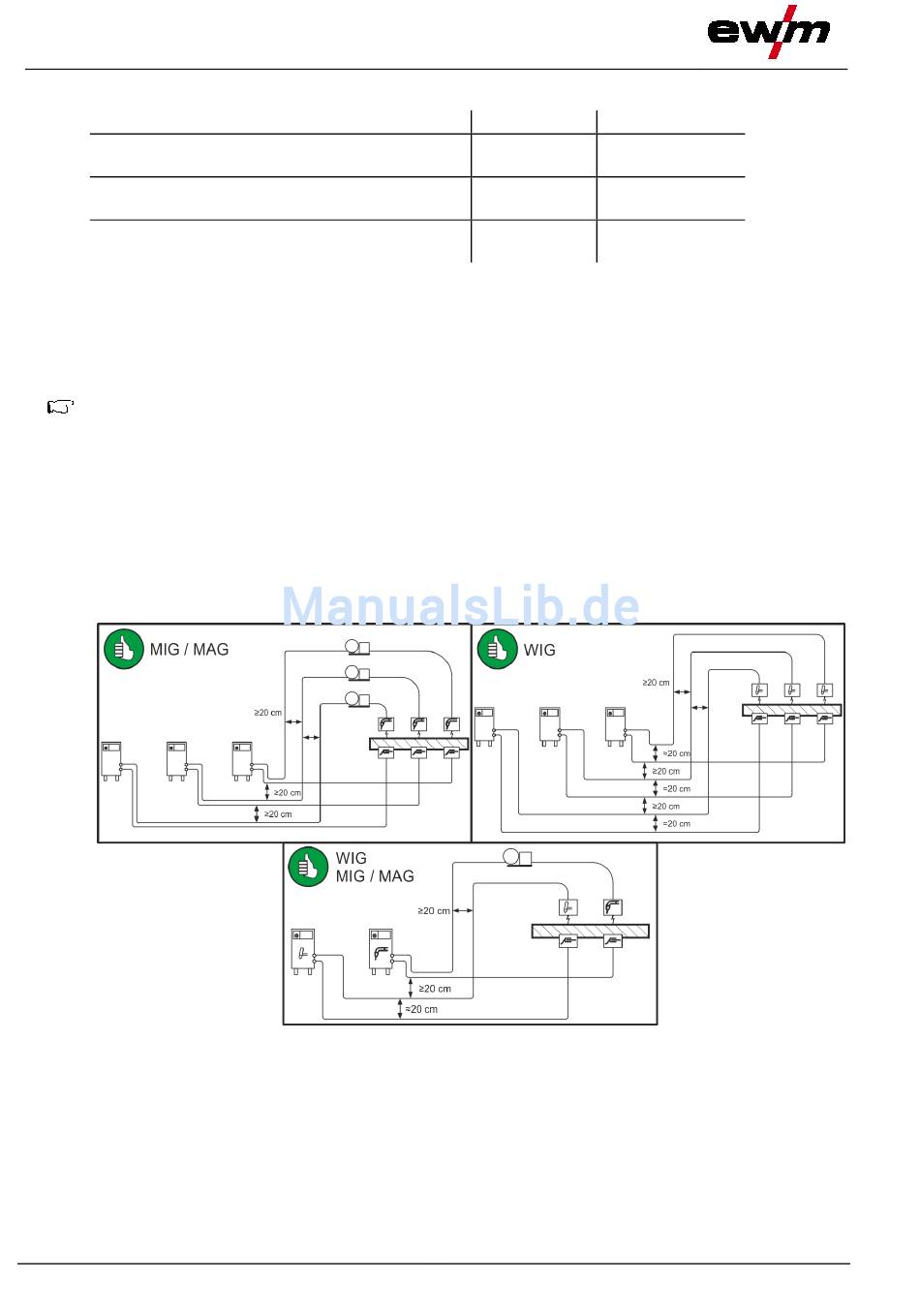

Hinweise zum Verlegen von Schweißstromleitungen
•
Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens
hervorrufen!
•
Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung
(MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen.
•
Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung
(WIG) lange parallel, in einem Abstand von ca. 20 cm verlegen um HF Überschläge zu
vermeiden.
•
Grundsätzlich einen Mindestabstand von ca. 20 cm oder mehr zu Leitungen anderer
Schweißstromquellen einhalten, um gegenseitige Beeinflussungen zu vermeiden.
•
Kabellängen grundsätzlich nicht länger als nötig. Für optimale Schweißergebnisse max. 30m.
(Werkstückleitung + Zwischenschlauchpaket + Brennerleitung).
18
Pumpe 3,5 bar Pumpe 4,5 bar
30 m
20 m
20 m
Abbildung 5-3
60 m
30 m
60 m
099-000094-EW500
18.07.2017
