Technische Information / Planungsunterlage

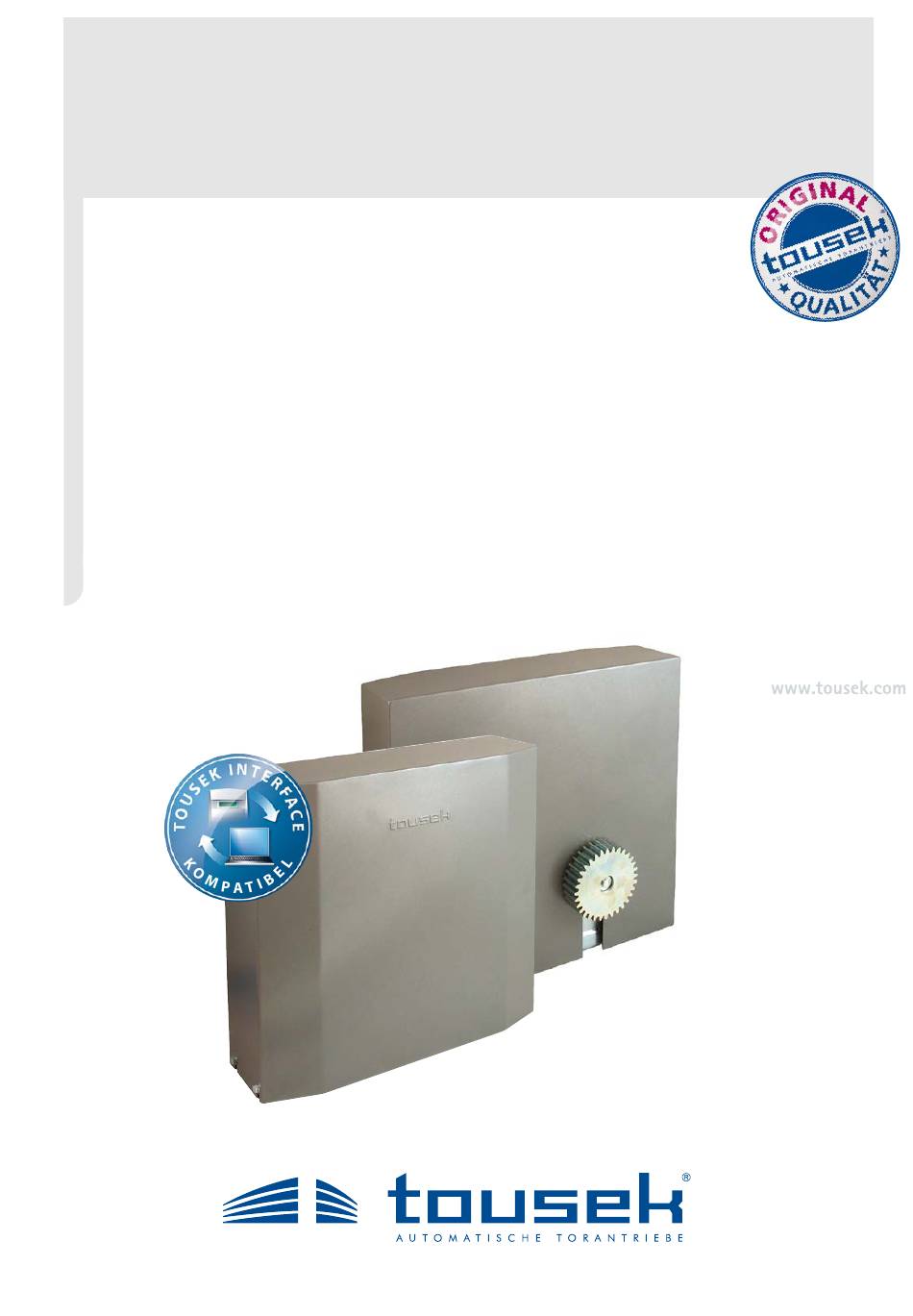

Schiebetorantriebe DYNAMIC T20S, -T25S
Einsatzmöglichkeiten:
•
für alle freitragenden und bodenlaufenden Tore mit max. 2500kg Torgewicht
Die wichtigsten Funktionen im Überblick
•
eingebaute Steuerung mit Frequenzumformer
•
sehr hohe Laufgeschwindigkeit einstellbar
•
für Dauerbetrieb geeignet (100%ED)
•
Endlagenbremse
•
Notentriegelungsvorrichtung
•
integrierte Rutschkupplung
•
einstellbarer Sanftstopp durch Frequenzregelung
•
selbstlernende Endpositionen
•
drei Steuerlogiken: Automatik-, Impuls- und Totmannbetrieb
•
Anschlussmöglichkeit sämtlicher Befehlsgeber und Sicherheitseinrichtungen
•
bei reduzierter Drehzahl kein Kraftverlust
