tousek DYNAMIC T20S Installationsanleitung Seite 9

Aufbau des Steuerungskastens
• Lesen Sie alle Sicherheitshinweise (S. 8) vollständig und sorgfaltig durch, bevor Sie den Umrichter in-
stallieren und betreiben. Die Nichteinhaltung dieser Anweisungen führt zu Tod oder lebensgefährlichen
Verletzungen
• Nach dem Abschalten muss stets 15 Minuten gewartet werden, damit sich die Kondensatoren die eingebauten
Kondensatoren des Spannungszwischenkreises entladen können.
WICHTIG: Die Werkseinstellung des Frequenzumformers (FR) darf nicht
verändert werden ! Bei jedem Eingriff erlischt automatisch die Garantie !
FR

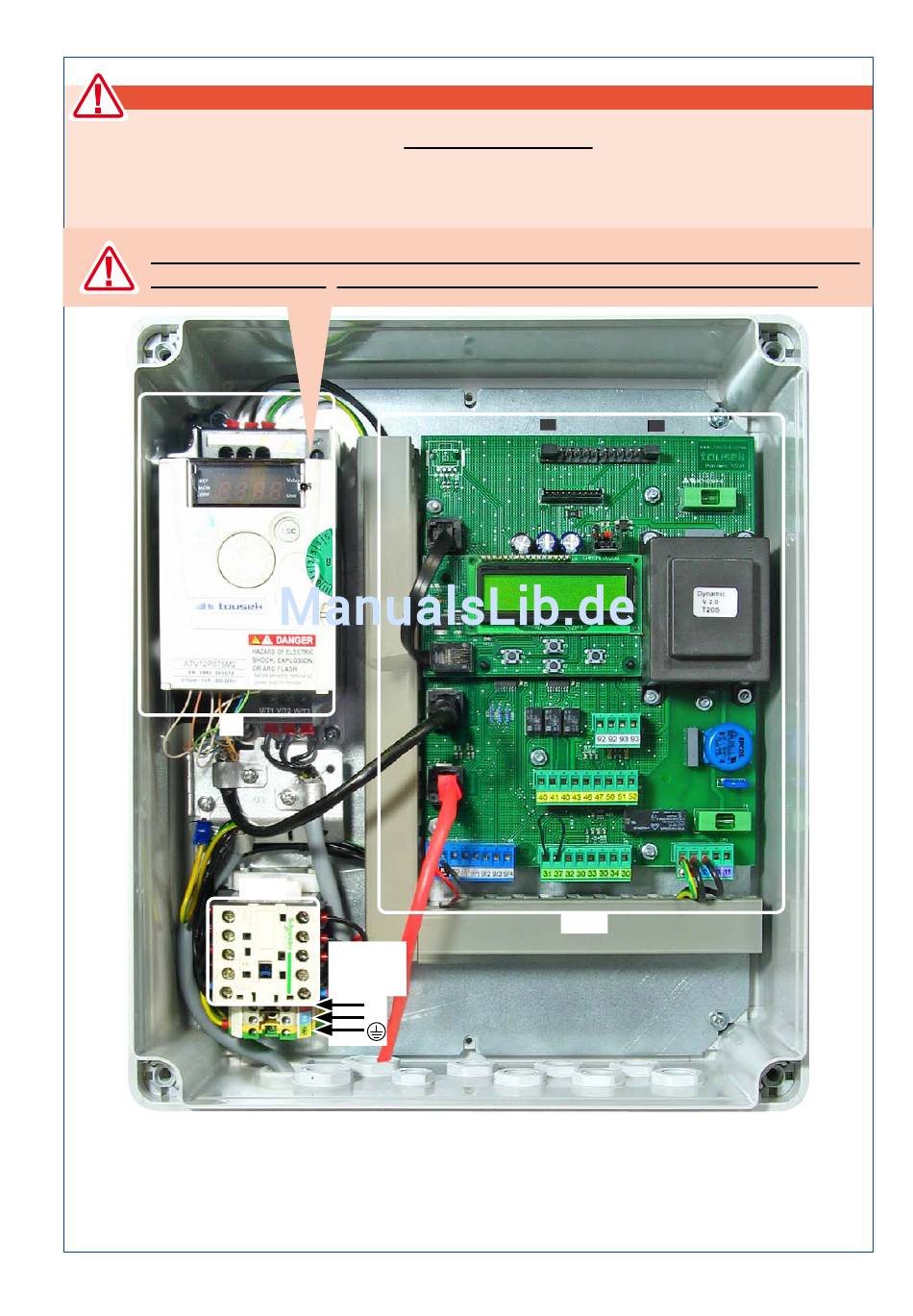

Komponenten des Steuerungskastens
FR Frequenzumformer
SCH Hauptschütz
ST Steuerungsplatine mit Display
tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015
SCH
Versorgung
DYNAMIC:
230Va.c.
L
N
Warnung
ST
