3.1 Steuerungsplatine

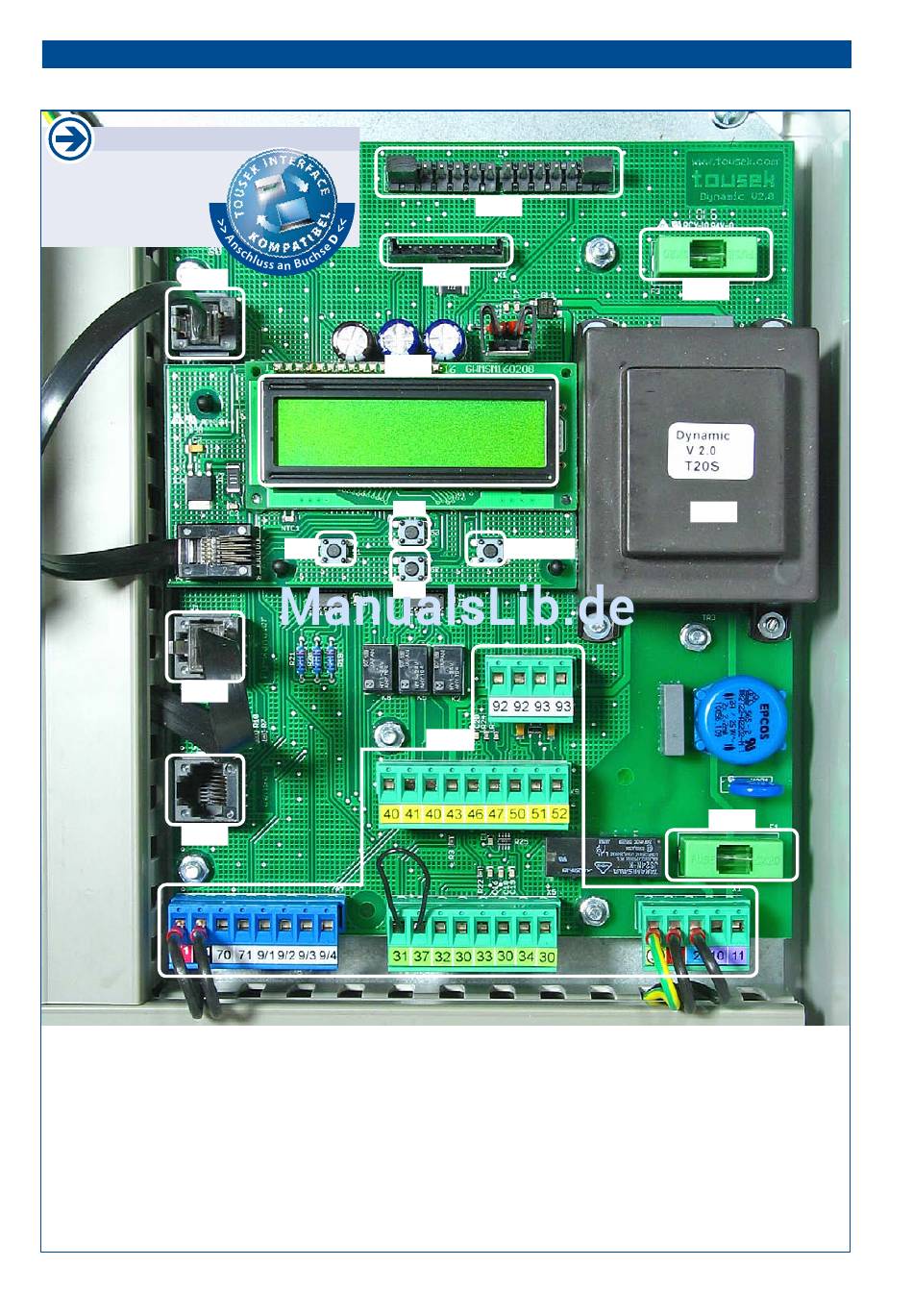

Aufbau des Steuerungsplatine

Wichtig
Das optionale tousek-
Service-Interface muss
mit Anschluss (D) ver-
bunden werden!
D
FR
S
Bestandteile der Steuerungspaltine
K Klemmenleisten (Belegung siehe Folgeseite)
T Transformator
F1 Sicherung T 1A
F2 Sicherung F 2A
D Anschluss Display bzw.
TSI-Anschluss (optionales tousek-Service-Interface)
FR Anschluss Frequenzumformer
S Anschluss Drehzahlsensor
ISD Steckplatz für optionalen Induktionsschleifendetektor
FU Steckplatz für optionalen Funkempfänger
- 10 -
FU FU
TD
+
ESC
–
K
für Programmierung:
TD
+
–
ENTER Taste BESTÄTIGUNG
ESC
Schiebetorantrieb DYNAMIC T20S, T25S
ISD
ENTER
Textdisplay
Taste (AUFWÄRTS in Menüstruktur bzw. Wertzuwachs)
Taste (ABWÄRTS in Menüstruktur bzw. Wertminderung)
Taste VERWERFEN/RETOUR
tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015
F2
T
F1
