Beinstützen abschwenken/
einhängen/abnehmen

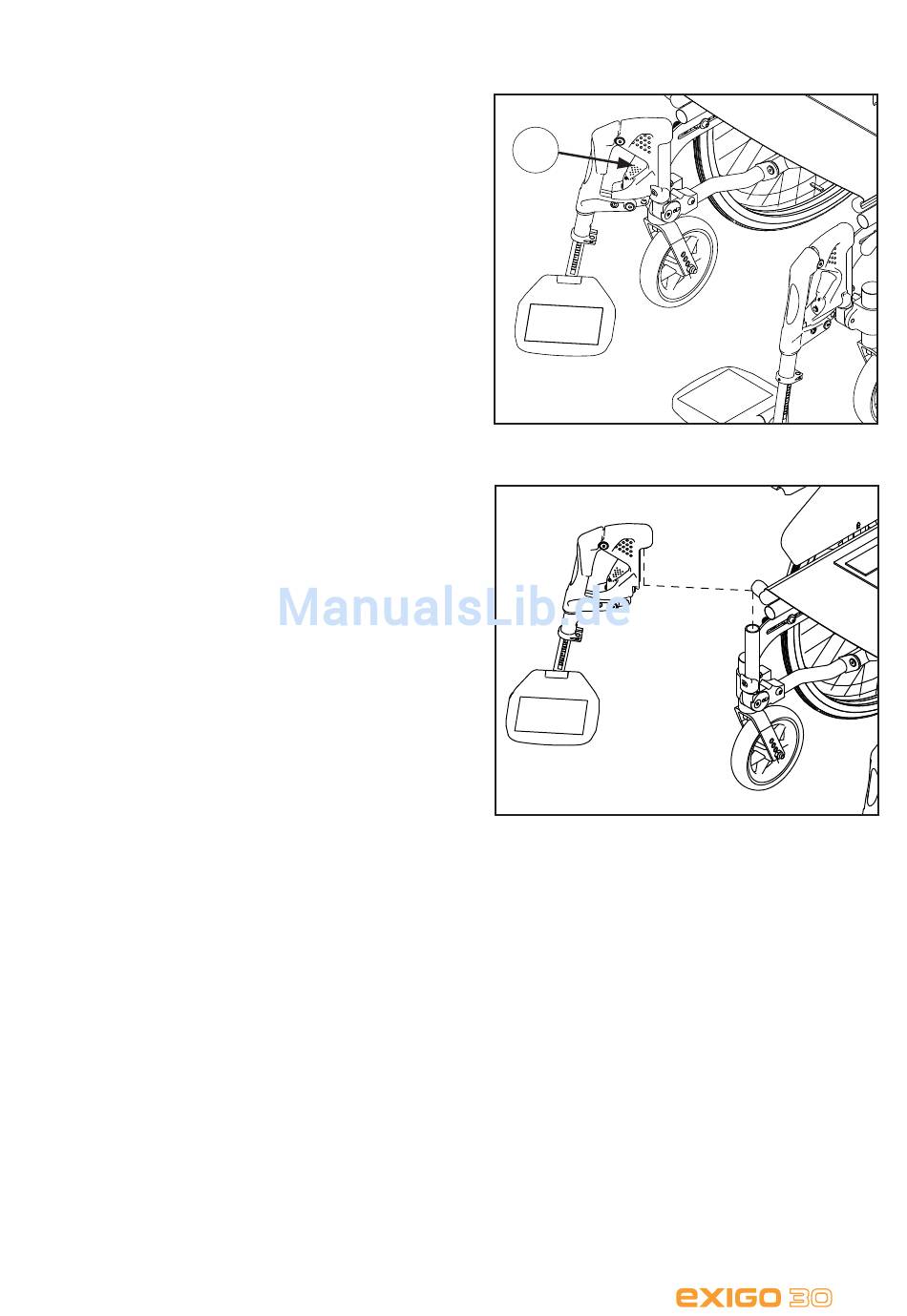

Abbildung 8 und 9
Zur Erleichterung des Umsetzens können
die Beinstützen nach innen und außen
geschwenkt oder abgenommen werden.
Die Beinstütze wird durch Ziehen der
Verriegelung (8a) nach innen oder außen
und gleichzeitiges Schwenken der
Beinstütze entriegelt.
Nachdem die Beinstütze zur Seite
geschwenkt wurde, kann sie gerade
hochgezogen und ganz abgenommen
werden. Das Wiederanbringen der
Beinstütze erfolgt in umgekehrter
Reihenfolge. Die Verriegelung wird nach
dem Einschwenken automatisch arretiert.
MB3197-DE
Handhabung des Rollstuhls
A
Abbildung 8
Abbildung 9
7
