– leuchtet nicht: – Versorgungsspannung 2
ist kleiner 18 V
FAULT – Fehler (Rote LED)
– leuchtet:
– Der Meldekontakt ist
offen, d.h. er meldet
einen Fehler.
– leuchtet nicht: – Der Meldekontakt ist
geschlossen, d.h. er mel-
det keinen Fehler.
Stand by – (Grüne LED) (RS2-.../...)
– leuchtet:
– Die Stand by-Funktion ist
eingeschaltet.
– leuchtet nicht: – Die Stand by-Funktion ist
ausgeschaltet.
– blinkt:
– Speicheroperation in Zu-
sammenhang mit dem
AutoConfiguration
Adapter ACA.
RM – Redundanz Manager
(Grün/gelbe LED)
– leuchtet grün: – RM-Funktion aktiv, redun-
danter Port nicht aktiv
– leuchtet gelb: – RM-Funktion aktiv, redun-
danter Port aktiv
– leuchtet nicht: – RM-Funktion nicht aktiv
– blinkt:
– Speicheroperation in Zu-
sammenhang mit dem
AutoConfiguration
Adapter ACA.
Portstatus
Diese LEDs zeigen portbezogene Informa-
tionen an.
1 bis 7 – Daten, Linkstatus (grün/gelbe
LED)
– leuchtet nicht: – keine gültige Verbindung
– leuchtet grün: – gültige Verbindung
– blinkt grün (einmal pro Periode)
– Port ist auf Standby
geschaltet (Port 1)
– blinkt grün (dreimal pro Periode)
– Port ist ausgeschaltet
– blitzt gelb:
– Datenempfang
– Lauflicht:
– Initialisierungsphase nach
Neustart
1.9 BEDIENELEMENTE
2poliger DIP-Schalter (RS2-.../...)
Mit dem 2poligen DIP-Schalter auf der
Frontblende des RS2-.../...
– kann mit dem Schalter Stand by die
Standby-Funktion ein- bzw. ausgeschaltet
werden. Auslieferungszustand: Schalter-
stellung 0 (Off), d.h. Normalfunktion. Zur
redundanten Kopplung von 10/100 Mbit/s
Segmenten wird der RS2-.../... in der
redundanten Strecke im Standby-Modus
betrieben.
RS2:
RS2-TX/TX
RS2-FX/FX
RS2-FX/FX ST
RS2-FX-SM/FX-SM
RS2-FX-SM/FX-LH
RS2-FX-LH/FX-LH
RS2
RS2

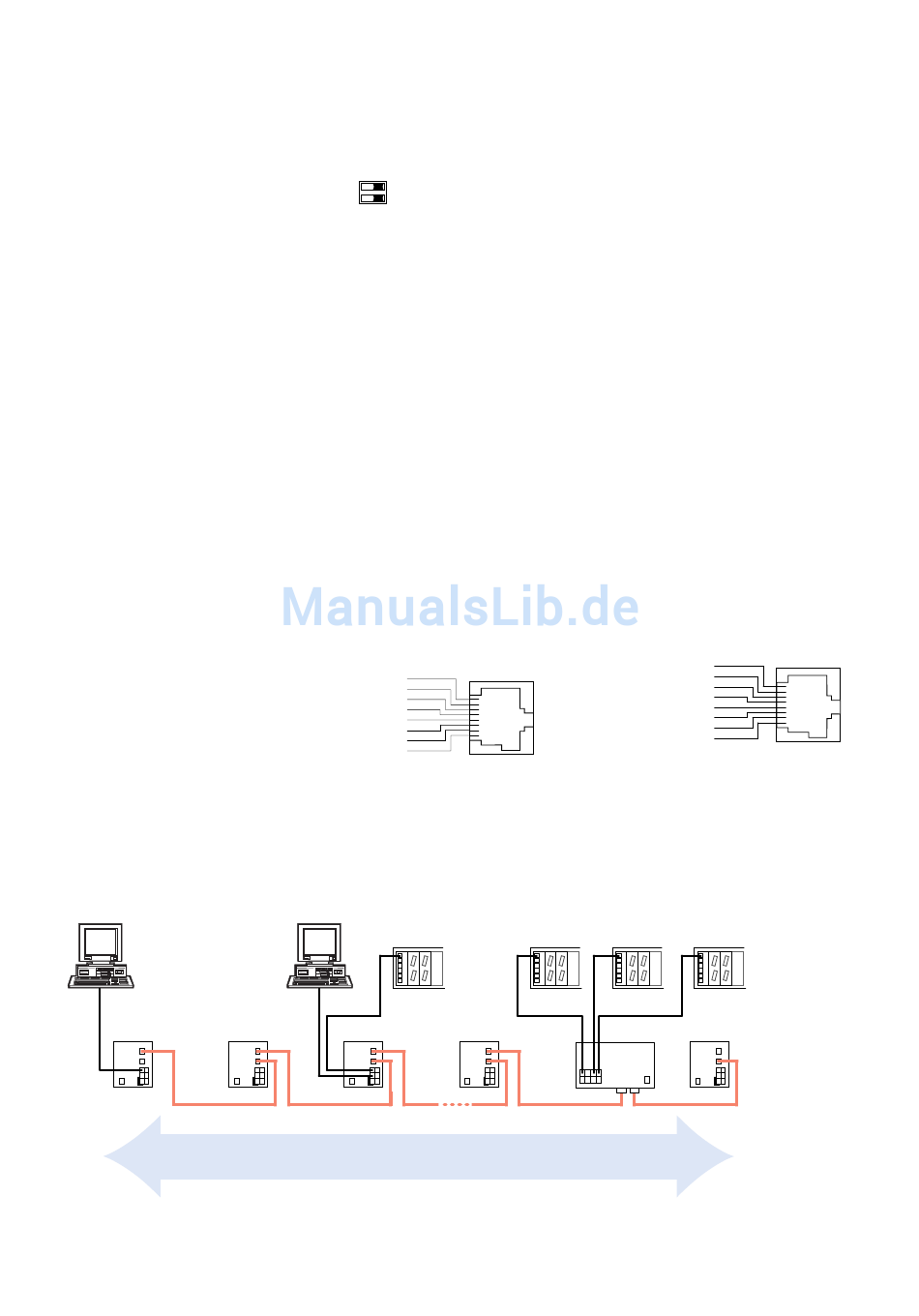

Abb. 6: Linienstruktur
– kann mit dem Schalter RM die RM-Funk-
tionalität (Redundanz Manager) ein- bzw.
ausgeschaltet werden. Auslieferungszu-
stand: Schalterstellung 0 (Off), d.h. RM-
Funktion nicht aktiviert.
Hinweis: Aktivieren Sie jeweils nur eine
der beiden Funktionen Standby und RM.
Das Aktivieren beider Funktionen gleichzei-
tig löst einen Reset des Gerätes aus.
1
0
RM
Redundanz Manager
Stand by
Redundanzmodus
Abb. 2: 2poliger DIP-Schalter beim
RS2-.../...
1.10 SCHNITTSTELLEN
10/100 Mbit/s-Anschluß
Fünf 10/100 Mbit Ports (Port 1 bis Port 5,
8polige R45-Buchsen) beim RS2-.../...
ermöglichen den Anschluß von Endgeräten
oder von fünf unabhängigen Netzsegmen-
ten nach den Standards IEEE 802.3
100BASE-TX / 10BASE-T. Diese Ports unter-
stützen Autonegotiation und die Autopolari-
ty Funktion.
Lieferzustand: Für Port 1 bis Port 5 ist Auto-
negotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch
mit der Frontblende des RS2-.../... verbun-
den. Die Pinbelegung entspricht MDI-X.
Die Verbindung zweier Netzsegmente (siehe
Abschnitt 2.3 "Redundante Kopplung von
Netzsegmenten") erfolgt immer über Port 1.
– Pinbelegung der RJ45-Buchse:
– TD+: Pin 3, TD-: Pin 6
– RD+: Pin 1, RD-: Pin 2
– Restliche Pins: nicht belegt.
n.c.
Pin 8
n.c.
Pin 7
TD-
Pin 6
n.c.
Pin 5
n.c.
Pin 4
TD+
Pin 3
RD-
Pin 2
RD+
Pin 1
Abb. 3: Pinbelegung einer
TP/TX-Schnittstelle
100 Mbit/s-Anschluß (Backbone Port)
Zwei 100 MBit/s-Ports (Port 6 und 7) ermög-
lichen den Aufbau eines Backbones.
– RS2-FX/FX: zwei Ports nach 100BASE-FX
RS2
RS2
Linienstruktur
(SC-Buchsen, Multimode)
– RS2-FX/FX ST: zwei Ports nach 100BASE-
FX (ST-Buchsen, Multimode)
– RS2-FX-SM/FX-SM: zwei Ports nach
100BASE-FX (SC-Buchsen, Singlemode)
– RS2-FX-SM/FX-LH: zwei Ports nach
100BASE-FX (SC-Buchsen, Singlemode:
ein Port 1300nm und ein Port 1550 nm)
– RS2-FX-LH/FX-LH: zwei Ports nach
100BASE-FX (SC-Buchsen, Singlemode:
1550 nm)
– RS2-TX/TX: zwei Ports nach 10/100BASE-
T(X) (RJ45-Buchsen)
Lieferzustand: Die Backbone-Ports sind auf
100 MBit/s vollduplex vorkonfiguriert. Diese
Konfiguration ist beim Aufbau redundanter
Strukturen erforderlich.
Die Backbone Ports unterstützen den Full
Duplex- und Half Duplex Modus. Die TX-
Ports unterstützen außerdem Autonegotiati-
on und die Autopolarity Funktion. Lieferzu-
stand: Port 6 und Port 7 sind auf 100 Mbit/s,
Full Duplex vorkonfiguriert.
Stand by-Port
Eine 8polige RJ45-Buchse (Stand by) dient
zum Anschluß der Steuerleitung für die
Betriebsart zur redundanten Kopplung von
redundanten Ringen. Das Gehäuse der
Buchse ist galvanisch mit der Frontblende
des RS2-.../... verbunden. Die Ausgänge
Stby_Out+ und Stby_Out- sind galvanisch
von der Betriebsspannung und dem Gehäu-
se getrennt (Relaiskontakt).
Zur Bestimmung der maximalen Kabellänge
des Steuerungskabels messen Sie den Lei-
tungswiderstand in Hin- und Rückrichtung.
Der Gleichstromwiderstand darf bis zu 10
Ohm betragen (siehe Handbuch).
– Pinbelegung der RJ45-Buchse:
– Stby_Out+: Pin 3, Stby_Out-: Pin 6
– Stby_In+: Pin 1, Stby_In-: Pin 2
– Restliche Pins: nicht belegt.
n.c.
Pin 8
n.c.
Pin 7
Stby_Out-
Pin 6
n.c.
Pin 5
n.c.
Pin 4
Stby_Out+
Pin 3
Stby_In-
Pin 2
Stby_In+
Pin 1
Abb. 4: Pinbelegung der Standby-Schnitt-
stelle
V.24-Schnittstelle
(externes Management)
An der RJ11-Buchse (V.24-Schnittstelle)
steht eine serielle Schnittstelle für den loka-
len Anschluß
RS2
RS1
5
