Zu Beginn

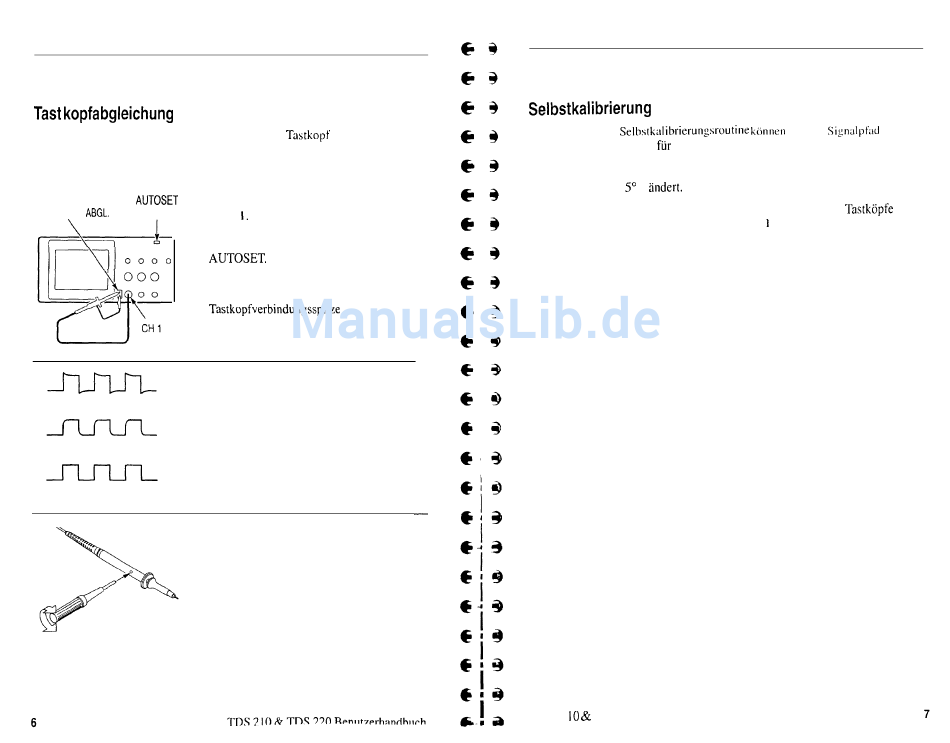

Mit dieser Einstellung stimmen Sic Ihren Tastkopf auf den
Eingangskanal ab. Tun Sie dies bei jedem erstmaligen Verbinden
eines Tastkopfs mit einem Eingangskanal.
1. Verbinden Sie den Oszilloskoptastkopf mit
TASKOPF ABGL. -Taste
Kanal I. Verbinden Sie Tastkopfspitze und
Referenzkabel mit den TASTKOPF
ABGL.-Anschlüssen, und drücken Sie
Stellen Sie bei Verwendung der
sicher, daß diese fest aufsitzt.
2. Überprüfen Sie die Form des angezeigten
Signals.
Überkompensiert
Unterkompensiert
Korrekt kompensiert
3. Justieren Sie, falls erforderlich, den
Tastkopf.
Falls notwendig, wiederholen Sie den
Vorgang.
Mit der Selhstkalibrierun~s~-outine kiinnen Sie den Si~nulpt'~\d Ihres
Gerätes schnell für eine optimale Meßgenauigkeit einrichten. Sie
können die Routine zwar jederzeit ausführen, sollten das aber auf
jeden Fall immer dann tun, wenn sich die Umgebungstemperatur um
mehr als 5" C findert.
Um den Signalpfad zu kompensieren, trennen Sie alle Tastköpfe oder
Kabel von den Eingängen der Kanäle 1 und 2. Drücken Sie dann die
Taste DIENSTPGM., und wählen Sie Selbst-Kalibr., um ein weiteres
Vorgehen zu ermöglichen.
