Betriebsgrundlagen

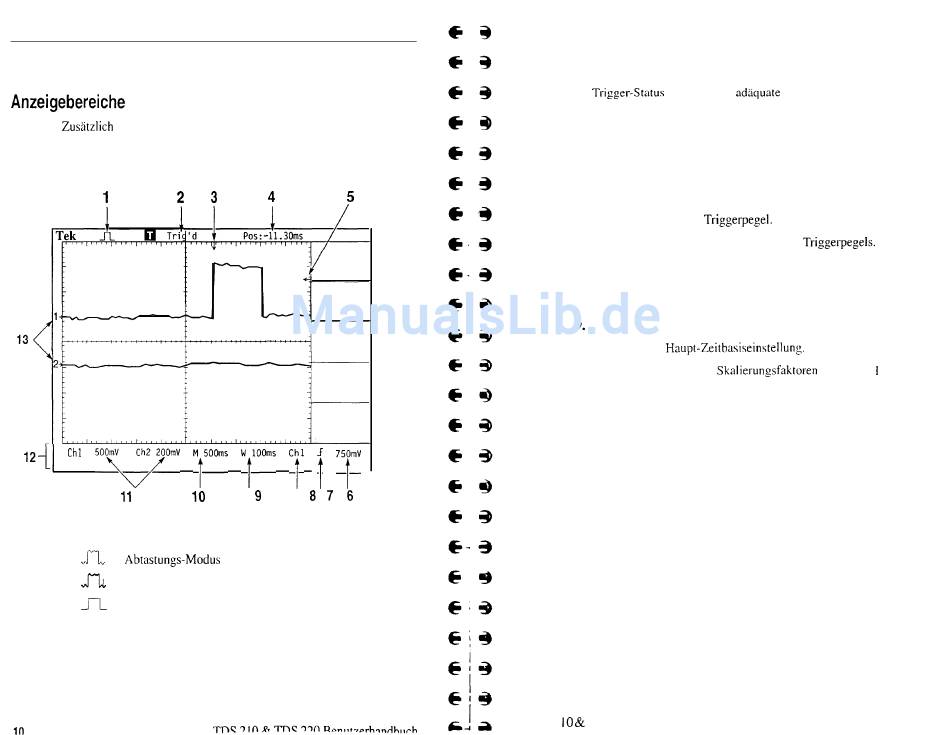

Anzeige über viele Details zum Signal und den
Steuerungseinstellungen des Geräts.
1. Die Symbolanzeige zeigt den Erfassungsmodus.
Spitzenwert-Erkennungsmodus
2. Trigger-Status zeigt, ob eine adaquate Triggerquelle vorliegt oder
die Erfassung gestoppt wurde.
3. Markierung zeigt die horizontale Triggerposition. Da die
horizontale Positionssteuerung die Triggerposition tatsächlich
horizontal verschiebt, ist dies auch die horizontale Position.
4. Triggerposition zeigt den Unterschied (Zeit) zwischen dem
mittleren Raster und der Triggerposition. Mittlere Anzeige=O.
5. Markierung zeigt den Triggerpegel.
6. Readout zeigt die numerischen Werte des Triggerpegels.
7. Symbol zeigt die für die Flankentriggerung ausgewählte
Triggerflanke.
8. Readout zeigt die Triggerquelle für Triggerung.
10. Readout zeigt Haupt-Zeitbasiseinstelluni.
11. Readout zeigt vertikale Skalierungsfaktoren für Kanäle I und 2.
12. Anzeigebereich zeigt kurze Online-Meldungen.
13. Bildschirmmarkierungen zeigen Basisreferenzpunkte der
angezeigten Signale. Keine Markierung deutet auf die
Nicht-Anzeige eines Kanals an.
