Das Erhalten einer Signalanzeige hiingt von vielen unabhGngigen
Geräteeinstellungen ab. Sobald ein Signal erf& wurde, können
Messungen vorgenommen werden, aber das Erscheinungsbild dieser
Signale enthält auch wichtige Informationen über das Signal selbst.

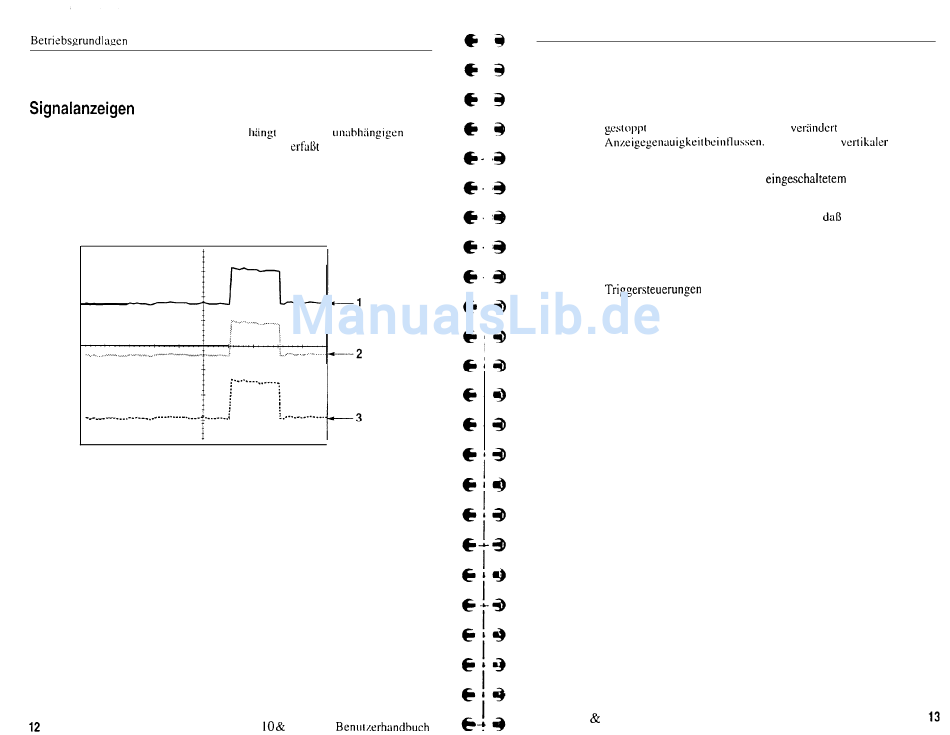

Je nach Typ werden Signale in dreierlei Form angezeigt: schwarz,
grau und unterbrochen.
TDS 2 10 & TDS 220 BenlliLerhandbuch
1. Ein schwarzes Signal deutet auf die Anzeige eines aktuellen
Signals hin. Das Signal bleibt schwarz, wenn die Erfassung
horizontaler Steuerungen ist bei gestoppten Erfassungen erlaubt.
2. Referenzsignale und Signale bei eingeschaltetem Nachleuchten
erscheinen grau.
3. Eine unterbrochene Linie deutet darauf hin, da0 die
Anzeige-genauigkeit ungewiß ist. Der Grund dafür ist das
Stoppen der Erfassung und die Änderung der
Steuerungseinstellung, die es dem Gerät unmöglich macht, das
angezeigte Signal abzustimmen. Das Verändern der
beispielsweise zur Anzeige eines unterbrochenen Signals führen.
