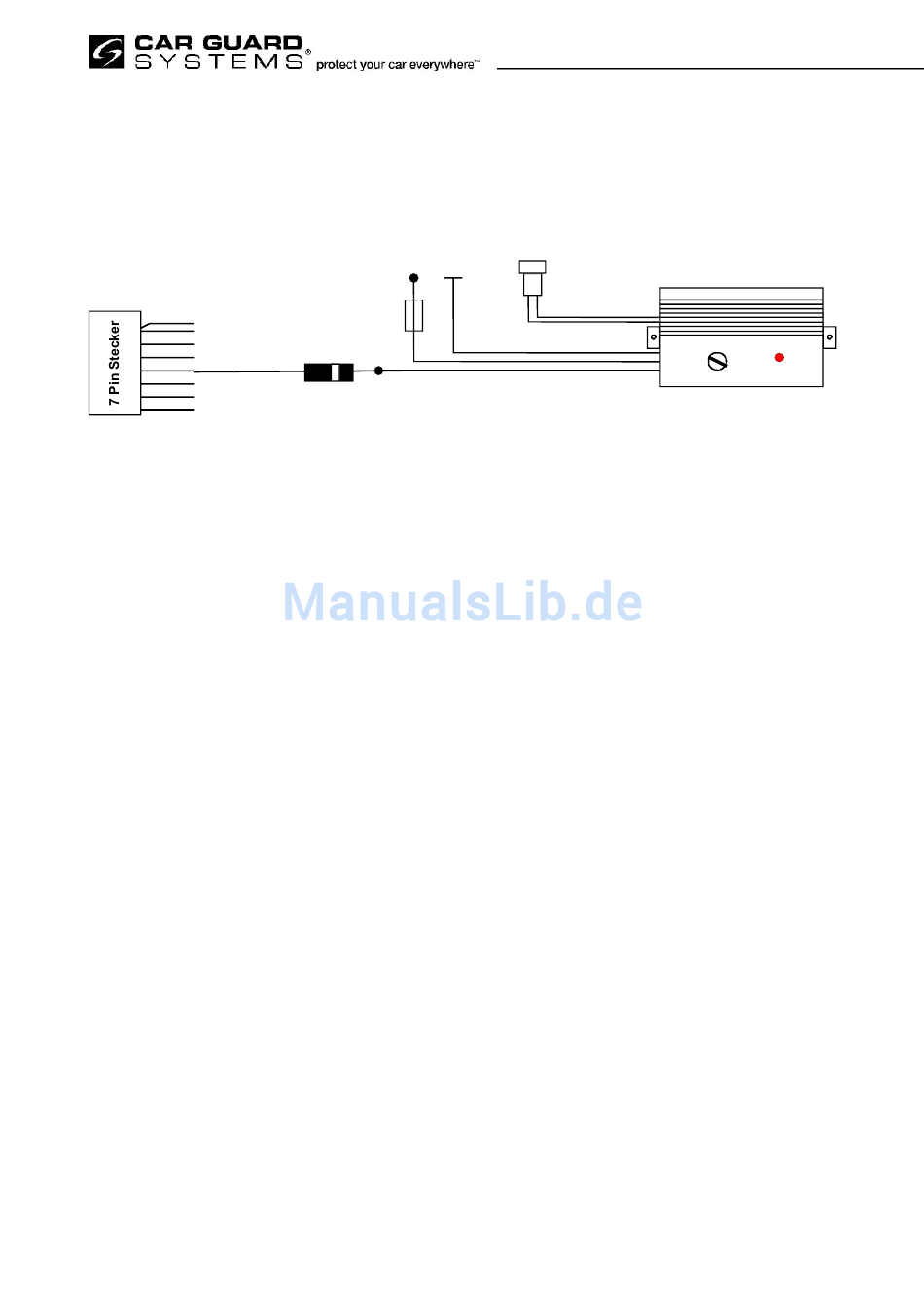

17. Anschluss des Glasbruchsensors (Zubehör):
Der Glasbruchsensor löst sofort Vollalarm aus, wenn jemand versucht, die Scheibe Ihres Fahrzeugs mit einem Glasschneider
herauszuschneiden oder einzuschlagen. Verbinden Sie das schwarze Kabel des Glasbruchsensors mit einem guten Massepunkt
und das rote Kabel mit + 12 V. Klemmen Sie das weiße Kabel über eine Sperrdiode an das braunweiße Kabel
des 7 Pin Steckers der Defender, wie in der Skizze auf der nächsten Seite gezeigt. Jeder Glasbruchsensor ist mit Hilfe eines
Oszilloskops im Werk einzeln justiert worden. Eine Veränderung der Einstellung hat den Verlust der Schutzwirkung zur Folge.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün

18. Anschluss der Zentralverriegelung:

Die Defender besitzt eine integrierte Zentralverriegelungsansteuerung, so dass Sie, bei vorhandener ZV, lediglich max. 6 Kabel
anschließen müssen, um gleichzeitig die Defender zu Schärfen / Entschärfen sowie Ihr Fahrzeug zu Öffnen / Schließen. Es gibt
verschiedene Zentralverriegelungstypen, die in den Nachfolgenden Skizzen auf geführt sind. Für alle Zentralverriegelungstypen
wird der beiliegende 9 Pin Stecker benötigt.
Wichtig: Bevor Sie sich mit den verschiedenen Typen auseinandersetzen, müssen Sie feststellen, ob in der Fahrertür Ihres
Fahrzeugs ein Zentralverriegelungsstellmotor eingebaut ist oder nicht. Prüfen Sie an Ihrem Fahrzeug, ob sich die
Zentralverriegelung nur von der Fahrertür oder auch von der Beifahrertür komplett verschließen und öffnen lässt. Wenn sich
die ZV nicht komplett von der Beifahrerseite öffnen und schließen lässt (Fahrertür wird nicht verriegelt), ist in der Fahrertür
kein Stellmotor vorhanden. Sie müssen dann einen Stellmotor in der Fahrertür nachrüsten und ihn nach Typ 1 anschließen.
Achten Sie darauf, dass beim Durchmessen der Kabel die Türen immer geschlossen sind und die Zündung
ausgeschaltet ist, da manche Zentralverriegelungen bei geöffneten Türen oder eingeschalteter Zündung keinen
Impuls geben oder annehmen.
Version 5
+ 12 V Masse
Sicherung 5 A
schwarz
Sperrdiode
rot
weiß
Mikrofon
Glasbruchsensor
Seite 17 von 29
