Anschluss Des Zusatzkanals - Car Guard Systems Defender Compact Einbauanleitung Und Betriebsanleitung

blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün

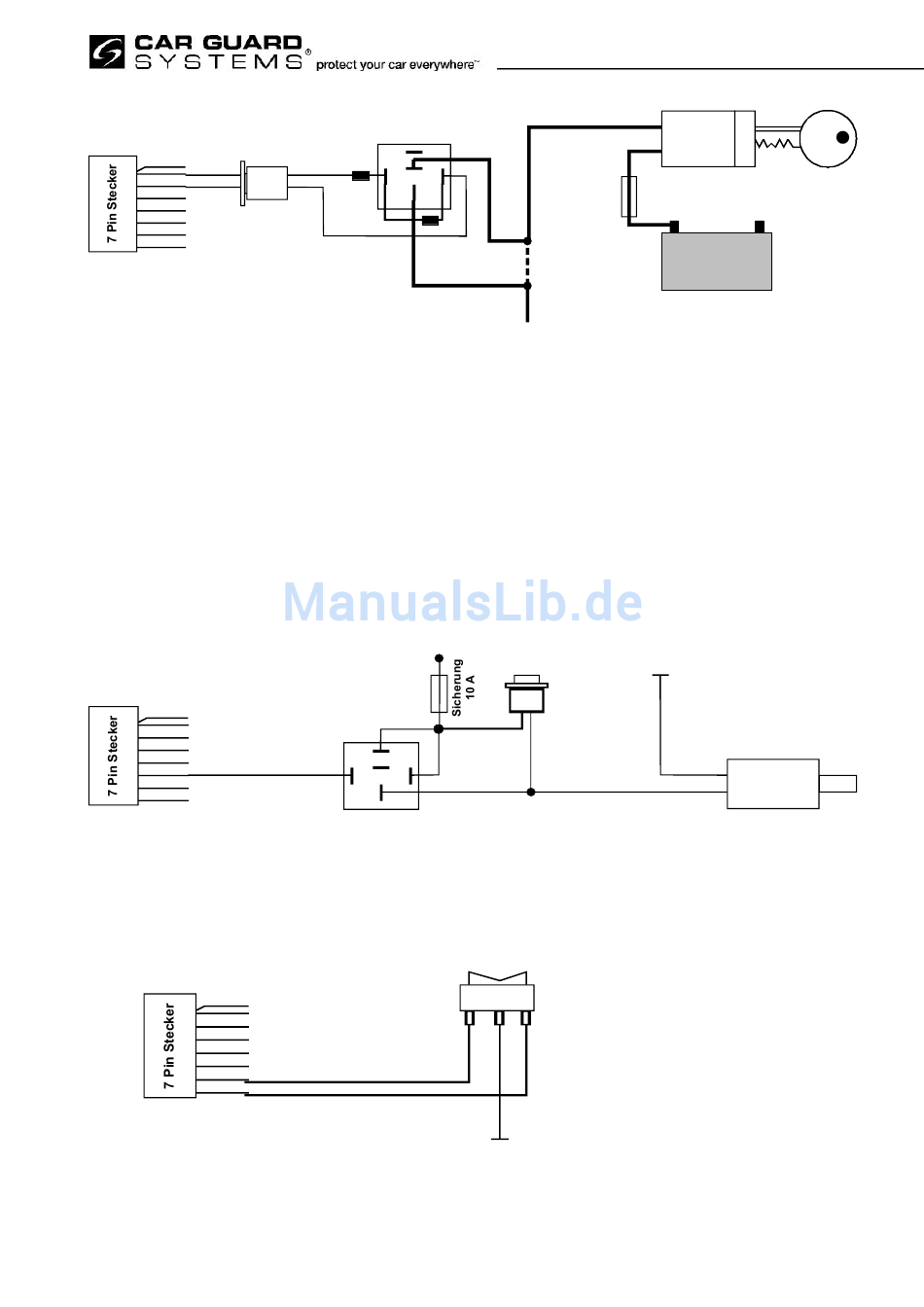

16. Anschluss des Zusatzkanals:

Dieser Zusatzkanal kann für die verschiedensten Module/Funktionen verwendet werden. Wir zeigen Ihnen anhand eines
Beispieles, was Sie mit dem Zusatzkanal steuern können.
a) braunschwarzes Kabel am 7 Pin Stecker:
Dieses Kabel liefert einen Masseimpuls mit max. 500 mA, solange Sie die Taste 1 Ihrer Fernbedienung gedrückt halten
(Mindestdruckzeit 3 Sekunden). Sie können dieses Kabel z.B. als Ansteuerung für Kofferraumöffner, Fensterheber oder
Motorstartsystem verwenden. Verwenden Sie dabei immer ein Relais, wie unten gezeigt.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
b) Anschluss des Zentralverriegelungsschalters (Zubehör):
Sie können die ZV Ihres Fahrzeugs vom Innenraum aus Öffnen und Schließen, wenn Sie das grüne und das weiße Kabel wie
in der folgenden Skizze gezeigt anschließen. Sie können entweder einen Taster zum Öffnen und einen zum Schließen
einbauen, oder einen Doppeltaster mit Mittelstellung (bei uns als Zubehör erhältlich). Wenn Ihr Fahrzeug schon über einen
ZV Schalter verfügt, isolieren Sie die beiden Kabel mit etwas Isolierband.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
Version 5
mitgelieferter Relaissockel
und Relais
87
85
blau
87 a
86
gelb
30
+ 12 V
87
87 a
86
85
30
Schließen
Öffnen
Sicherung
unterbrechen
Zur Anlasser
Taster
ZV-Umschalter
Masse
Zündschloß
+ -
Batterie
Masse
schwarz
Zugmotor
grün
Seite 16 von 29
