Car Guard Systems Defender Compact Einbauanleitung Und Betriebsanleitung Seite 9

blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün

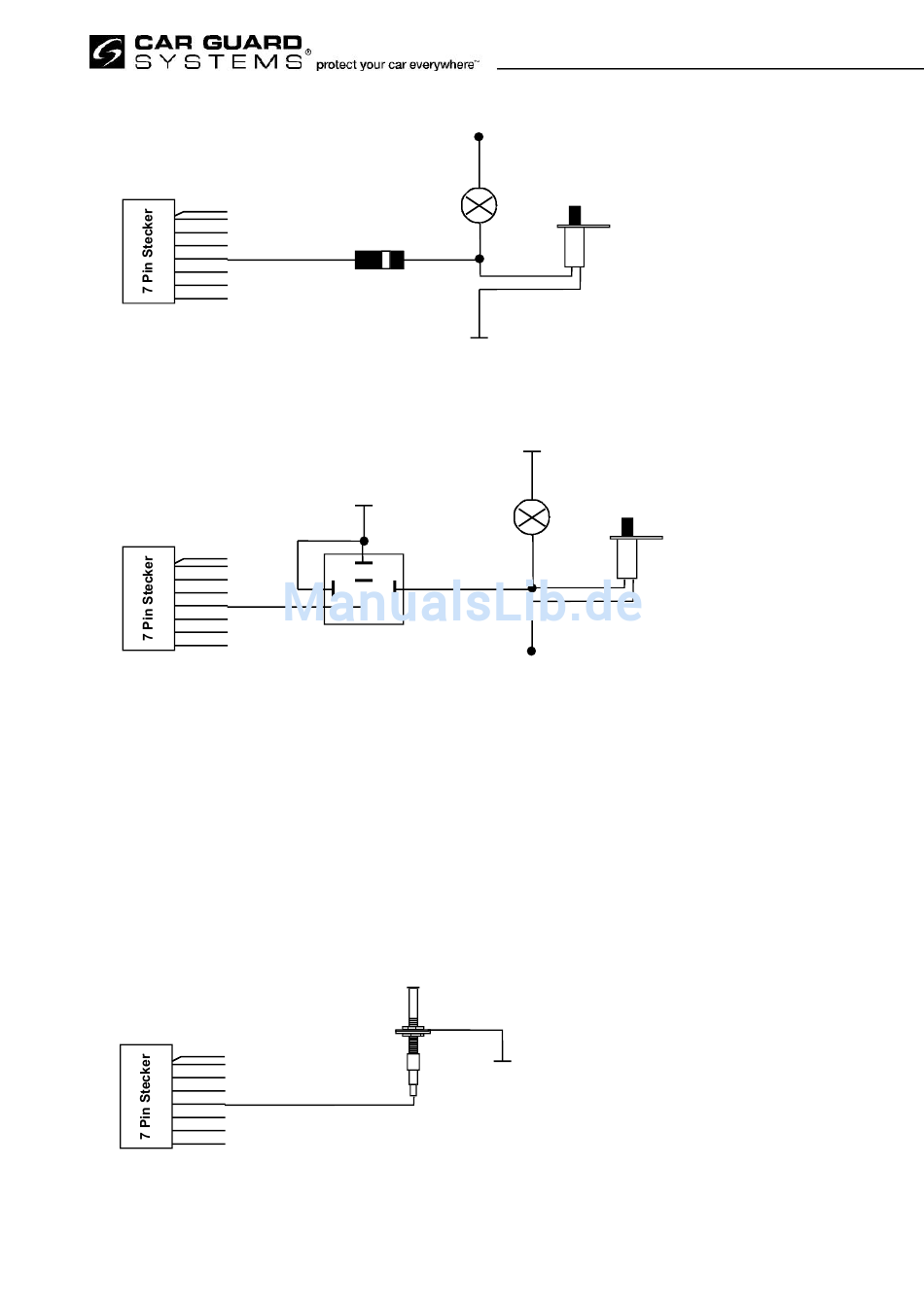

b) Sie haben ein serienmäßiges + 12 V geschaltetes System. Verbinden Sie den serienmäßigen Motorhaubenkontakt wie folgt
mit dem braunweißen Kabel des 7 Pin Steckers:
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
c) Wenn Sie keinen serienmäßigen Motorhaubenkontakt (siehe Skizze nächste Seite) haben, bohren Sie ein 9 mm großes Loch
in den Träger oberhalb der Scheinwerfer. Kontrollieren Sie vorher, ob an dieser Stelle der Kontakt von der Motorhaube auch
gedrückt wird und ob bei gedrücktem Kontakt unterhalb des Trägers genügend Platz für den Kontakt ist. Legen Sie ein Kabel
von einem guten Massepunkt zum Motorhaubenkontakt und befestigen Sie das Kabel mit einer Öse unter den
Unterlegscheiben des Motorhaubenkontaktes. Sollte der Träger aus Metall sein, so ist es ausreichend, die Fläche um die
Bohrung herum vom Lack zu reinigen, so dass die Unterlegscheiben Kontakt mit der Karosserie haben. Stecken Sie den
Motorhaubenkontakt in das gebohrte Loch und schrauben diesen fest. Klemmen Sie das braunweiße Kabel des 7 Pin
Steckers an den beim Motorhaubenkontakt beiliegenden Flachsteckverbinder und stecken Sie diesen von unten auf den
Motorhaubenkontakt (bei Bedarf verlängern).Verlegen Sie das Kabel wenn möglich an schon vorhandenen Kabelbäumen
entlang. Am einfachsten ist die Befestigung mit Hilfe von Kabelbindern. Stellen Sie mit Hilfe der beiden Muttern am
Kontakt die richtige Höhe des Kontaktes ein. Die geschlossene Motorhaube sollte den beweglichen Teil des Kontaktes ca. 1
cm nach unten drücken.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
Version 5
Sperrdiode
Masse
87
87 a
85
86
30
mitgelieferter
Motorraumkontakt
+ 12 V
Serienmäßige
Motorraumbeleuchtung
Serienmäßiger
Motorraumkontakt
Masse
Masse
Serienmäßige
Motorraumbeleuchtung
+ 12 V
Masse
Serienmäßiger
Motorraumkontakt
Seite 9 von 29
