Fahrzeuge, bei denen die linken und rechten oder die vorderen und hinteren Türen getrennt geschaltet werden (meistens sind
dann 2 Innenraumbeleuchtungen vorhanden).

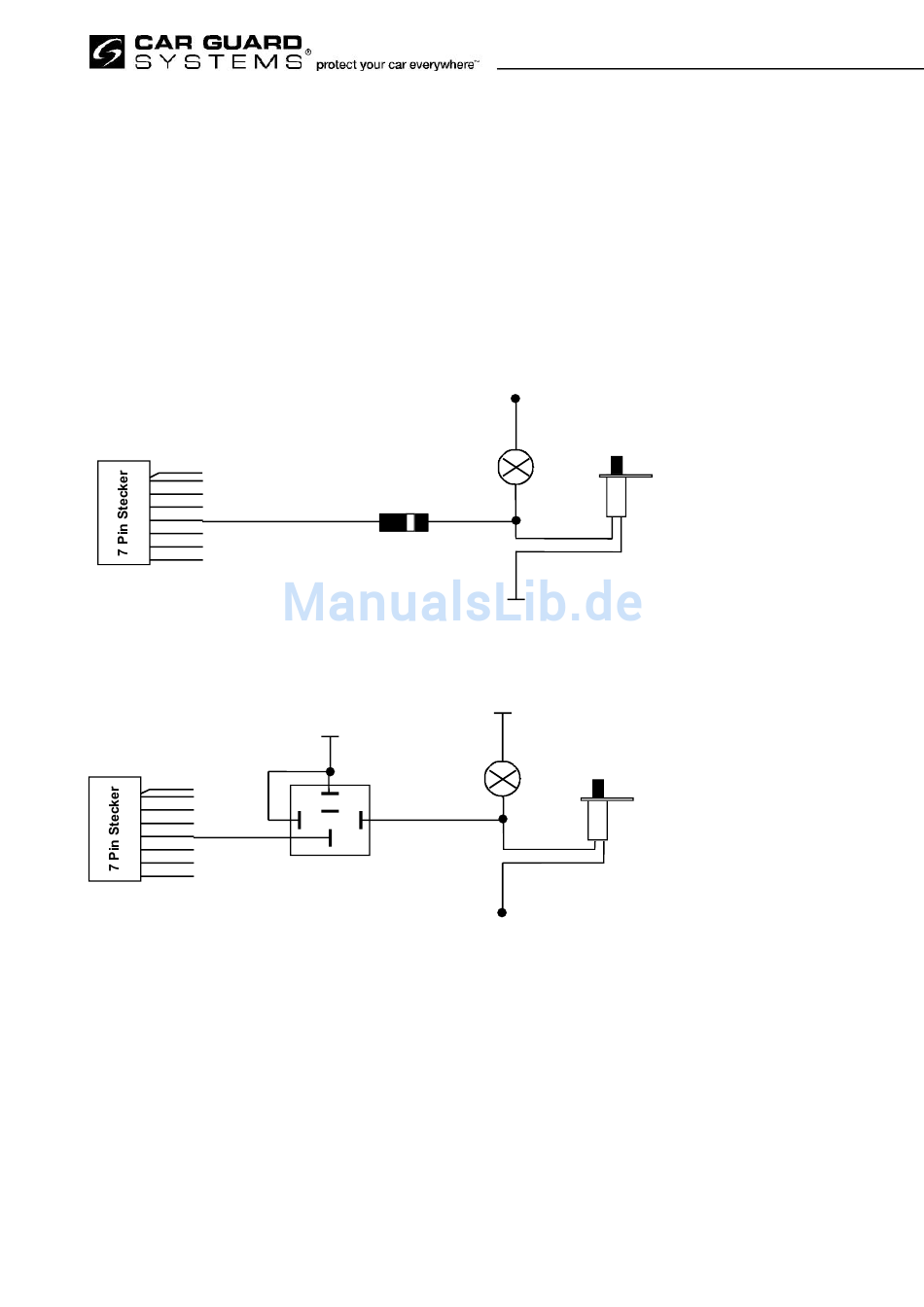

a) Sie haben ein Masse geschaltetes System. Ziehen Sie das braunweiße Kabel des 7 Pin Steckers (bei Bedarf verlängern)
durch die vom Fahrzeughersteller vorgesehenen Kabeldurchführungen und lassen Sie ca. 10 cm Kabelspiel. Wenn Sie das
Schaltkabel vom Innenraum her erreichen können, verbinden Sie die Kabel dort, ansonsten führen Sie das braunweiße Kabel
der Defender durch die Durchführung zum Türkontakt, so dass Sie den Türkontakt von außen an das braunweiße Kabel
anklemmen können. Schließen Sie das braunweiße Kabel des 7 Pin Steckers wie folgt an den Türkontakt an:
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
b) Sie haben ein + 12 V geschaltetes System. Schließen Sie das braunweiße Kabel des 7 Pin Steckers wie folgt an den
Türkontakt an:
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
14. Anschluss des Zündungskabels
Die Defender erkennt mit diesem Kabel, ob die Zündung bzw. der Motor eingeschaltet ist.
Daher ist es besonders wichtig, dass dieses Kabel in jedem Fall angeschlossen wird,
wenn Sie ACS verwenden oder die Türen sich bei eingeschalteter Zündung verriegeln sollen.
Suchen Sie zuerst das Kabel welches Ihre Fahrzeugelektronik mit Strom versorgt sobald Sie die Zündung einschalten. Hierzu
montieren Sie die Lenksäulenverkleidung ab. Jetzt haben Sie Zugang zu den Kabeln, die auf der Rückseite des Zündschlosses
angeschlossen sind. Stellen Sie das Messgerät auf Gleichspannungsmessung 20 V ein. Verbinden Sie das schwarze Kabel des
Messgerätes mit Masse. Verbinden Sie Das rote Kabel des Messgerätes mit einem Kabel auf der Rückseite des Zündschalters.
Stecken Sie den Zündschlüssel ein (Stellung 0) und drehen Sie den Zündschlüssel langsam von einer Stufe zur nächsten, bis
der Motor gestartet wird (Stellung 3). Wenn Sie das richtige Kabel gefunden haben, muss das Messgerät sowohl in Stufe 2
als auch in Stufe 3; + 12 V anzeigen.
Version 5
Innenraumbeleuchtung
Sperrdiode
Masse
87
87 a
85
86
30
+ 12 V
Türkontakt
Masse
Masse
Serienmäßige
Innenraumbeleuchtung
Serienmäßiger
Türkontakt
+ 12 V
