GER

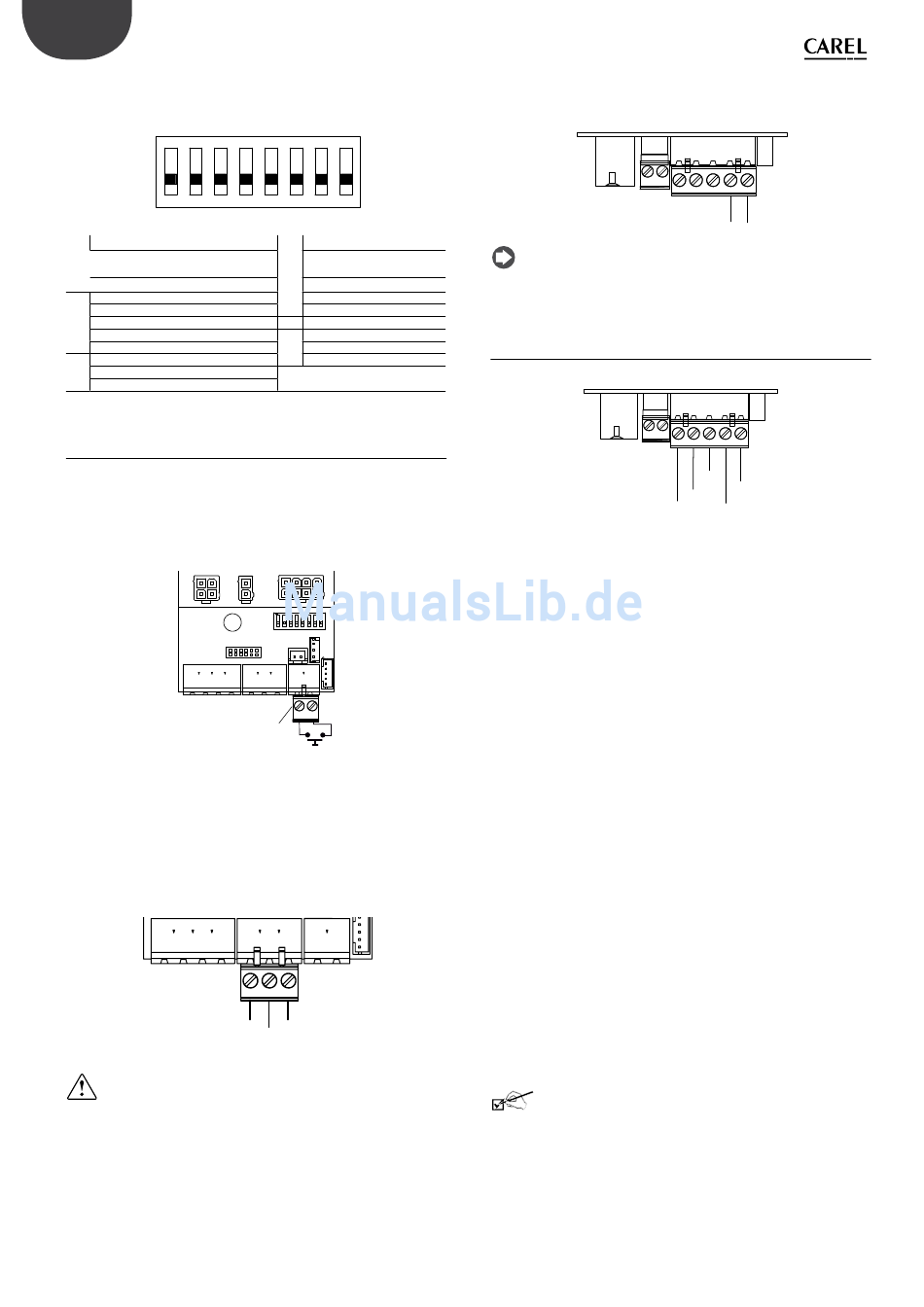

DIP-Schalter-Konfiguration:
Inbetriebsetzung des Befeuchters ausgeführt werden (Defaultposition,
dargestellt in Fig. 3.f ).
ON
1
2 3
1. Kommunikation
OFF Serielle 485-Carel/Modbus-
Verbindung
ON tLan-Verbindung
2-3 tLAN-Adresse (bei 1 = ON)
OFF/OFF - -
OFF/ON Adresse 1
ON/OFF Adresse 2
ON/ON Adresse 3
4 Baudrate serielle 485- / tLan-Verbind.
OFF 19200
ON 9600
3.3 Anschlüsse der Hauptplatine
In Abhängigkeit des verwendeten Signals kann die Wassernebelproduktion
auf verschiedene Weisen aktiviert und/oder geregelt werden.
FEUCHTEREGLER und FERNKONTAKT (EIN/AUS-Regelung)
Die Produktion startet beim Schließen der Klemme M14. An M14 kann ein
Schalter, ein Feuchteregler oder ein Steuergerät angeschlossen werden
(potenzialfreier Kontakt, max. 5 Vdc offen, max. 7 mA geschlossen).
TH-FEUCHTEFÜHLER (optional)
Ist an die Klemme G ein TH-Feuchtefühler angeschlossen, startet die
Wassernebelproduktion, wenn:
•
der Kontakt M14 geschlossen ist;
•
der Feuchtefühlermesswert unter dem Sollwert liegt (auf 50 %rH
voreingestellt und über die DIP-Schalter 5-6 änderbar).
SERIELLE 485-VERBINDUNG
Carel/Modbus-Protokoll
RS 485
GND
Achtung: Für die RS485-Verbindungen im Haushalt (IEC EN 55014-1)
und in Wohnräumen (IEC EN 61000-6-3) muss ein abgeschirmtes Kabel
(Schirm verbunden mit PE sowohl an der Bedienteil- als auch
Steuergeräteseite) mit max. Länge gemäß Spezifikationen des EIA RS-485-
Protokolls entsprechend dem Europäischen CCITT V11-Standard in
Verwendung eines abgeschirmten, gekreuzten Zweileiterkabelpaars AWG26
verwendet werden. Die Eingangsimpedanz von 485 entspricht 1/8
Teilnehmer (Unit-Loads) (96 kOhm). In dieser Konfiguration können bis max.
256 Geräte mit Einbau im Kabelkanal getrennt von Kraftstromkabeln
angeschlossen werden.
Direct version for room applic. +0300062FD - rel. 1.1 - 16.11.2017
Die Konfiguration muss vor
4 5 6 7 8
Fig. 3.f
5-6 Feuchtesollwert
OFF/OFF 50 %rH
OFF/ON 30 %rH
ON/OFF 40 %rH
ON/ON 60 %rH
7 VORBEHALTEN
8 Produktion Piezoelemente
OFF parallel
ON in Serie
G
G0
M 14
+ GND
Remote
ON/OFF
Fig. 3.g
M 11
-
+
Fig. 3.h
der ALARMRELAIS
Einrichtung der Fernmeldung von Alarmen oder des erreichten
Feuchtesollwertes (siehe Parametertabelle b0).
NB: In industriellen Umgebungen (IEC EN 61000-6-2) dürfen die
vom Vernebler ausgehenden Signalkabel nicht 10 m (33 ft)
überschreiten: digitaler EIN/AUS-Fernausgang (Klemmen M14.1...M14.2)
und des abgeschirmten Kabels für die RS485-Verbindung.
3.4 Anschlüsse der Zusatzplatine
Siehe Kapitel "Konfigurationsparam. " für die Beschreibung der Par. A0, A1, A2.
Tab. 3.h
Die Zusatzplatine sieht die folgenden Anschlüsse vor:
EIN/AUS-REGELUNG (Feuchteregler oder Fernkontakt)
•
Die Klemme M14.1 und M14.2 (Aktivierung) auf der Hauptplatine
überbrücken.
•
Die Klemmen M10.1 und M10.2 an einen Feuchteregler oder
Fernkontakt (potenzialfreier Kontakt) anschließen.
•
Den Param. A0 = 0 einstellen, um die EIN/AUS-Regelung zu aktivieren.
EXTERNER PROPORTIONALREGLER (stufenlose Leistungsregelung)
•
Die Klemme M14.1 und M14.2 (Aktivierung) auf der Hauptplatine
überbrücken.
•
Die Klemmen M10.1 und M10.2 (Produktionsanforderung) an einen
externen Regler anschließen.
•
Den Parameter A0=1 einstellen, um die stufenlose Regelung zu aktivieren;
den Parameter A2 in Abhängigkeit des gewählten Signals konfigurieren
(0...10V, 2...10V, 0...20, 4...20mA).
REGELUNG MIT CAREL-RAUMFÜHLER
•
Die Klemme M14.1 und M14.2 (Aktivierung) auf der Hauptplatine
überbrücken.
•
Den Fühler an die Klemmen M10.1, M10.2 anschließen. Die Netzklemme
M10.3 kann mit einem max. 2 m langen Kabel angeschlossen werden
(6,6 ft). Für größere Längen ist eine externe Stromversorgung zu
verwenden (die Masse der Stromversorgung muss an die Masse des
Steuergerätes angeschlossen werden).
•
Den Parameter A0=2 einstellen, um die Fühlerregelung zu aktivieren;
den Parameter A2 in Abhängigkeit des gewählten Signals konfigurieren
(0...10V, 2...10V, 0...20, 4...20mA).
Bei der Verwend. von Nicht-CAREL-Fühlern muss Folgendes überprüft werden:
•
0...10 Vdc, 2...10 Vdc, Klemme M10.1 (GND: M10.2);
•
Stromsignal: 4...20, 0...20 mA, Klemme M10.1 (GND: M10.2).
Schlusskontrollen
Für eine korrekte Verdrahtung müssen folgende Bedingungen erfüllt sein:
□ Die Nennspannung des Ultraschallverneblers entspricht der auf dem
Etikett angegebenen Spannung.
□ Es wurde ein Trennschalter installiert, um die Spannung des Verneblers
zu unterbrechen.
□ Die Klemmen M14.1, M14.2 sind überbrückt oder mit einem
Schließkontakt verbunden.
□ Wird der Vernebler von einem externen Regler (Zusatzplatine) angesteuert,
ist die Masse des Signals mit der Masse der Steuerung verdrahtet.
12
J8 M9 M10
J17
1 2 3 4 5
COMMON NO
Fig. 3.i
M9
J8 M10
J17
1 2
1 2 3 4 5
21 Vdc
NO
GND
OUT COMMON
Fig. 3.j
(1) Länge
