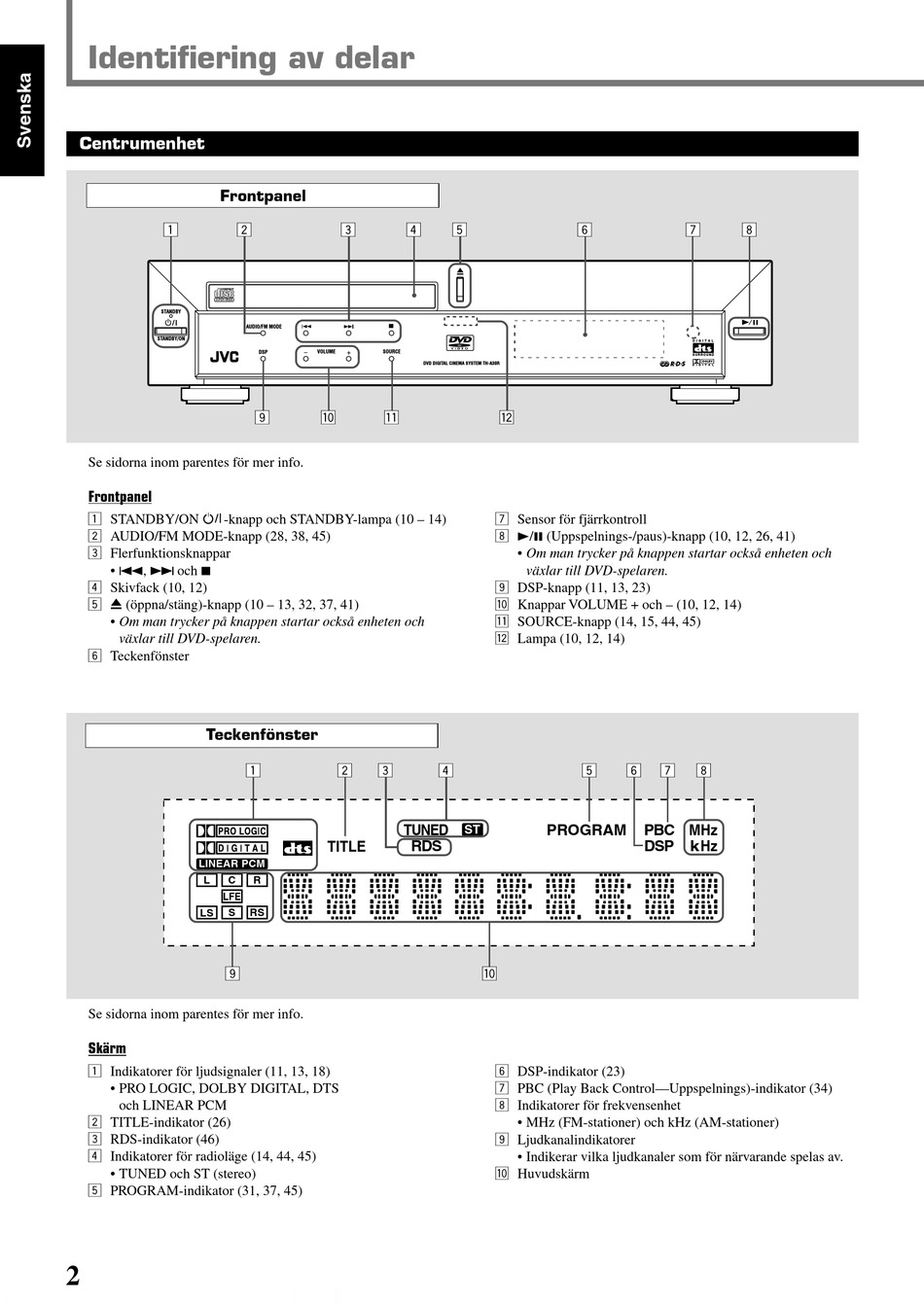

Identifiering av delar

Centrumenhet

Frontpanel
1 2
STANDBY
STANDBY/ON
Se sidorna inom parentes för mer info.
Frontpanel
1 STANDBY/ON
-knapp och STANDBY-lampa (10 – 14)
2 AUDIO/FM MODE-knapp (28, 38, 45)
3 Flerfunktionsknappar
• 4, ¢ och 7
4 Skivfack (10, 12)
5 0 (öppna/stäng)-knapp (10 – 13, 32, 37, 41)
• Om man trycker på knappen startar också enheten och
växlar till DVD-spelaren.
6 Teckenfönster
Teckenfönster
LINEAR PCM
L C
LFE
S
LS
9
Se sidorna inom parentes för mer info.
Skärm
1 Indikatorer för ljudsignaler (11, 13, 18)
• PRO LOGIC, DOLBY DIGITAL, DTS
och LINEAR PCM
2 TITLE-indikator (26)
3 RDS-indikator (46)
4 Indikatorer för radioläge (14, 44, 45)
• TUNED och ST (stereo)
5 PROGRAM-indikator (31, 37, 45)
2
3 4
AUDIO/FM MODE
DSP VOLUME SOURCE
9 p q
1 2 3
TUNED
RDS
TITLE
R
RS
5 6
DVD DIGITAL CINEMA SYSTEM TH-A30R
w
7 Sensor för fjärrkontroll
8 3/8 (Uppspelnings-/paus)-knapp (10, 12, 26, 41)
• Om man trycker på knappen startar också enheten och
växlar till DVD-spelaren.
9 DSP-knapp (11, 13, 23)
p Knappar VOLUME + och – (10, 12, 14)
q SOURCE-knapp (14, 15, 44, 45)
w Lampa (10, 12, 14)
4 5
PROGRAM
ST
p
6 DSP-indikator (23)
7 PBC (Play Back Control—Uppspelnings)-indikator (34)
8 Indikatorer för frekvensenhet
• MHz (FM-stationer) och kHz (AM-stationer)
9 Ljudkanalindikatorer
• Indikerar vilka ljudkanaler som för närvarande spelas av.
p Huvudskärm
7 8
D I G I T A L
S U R R O U N D
D I G I T A L
6 7 8
PBC MHz
DSP kHz
