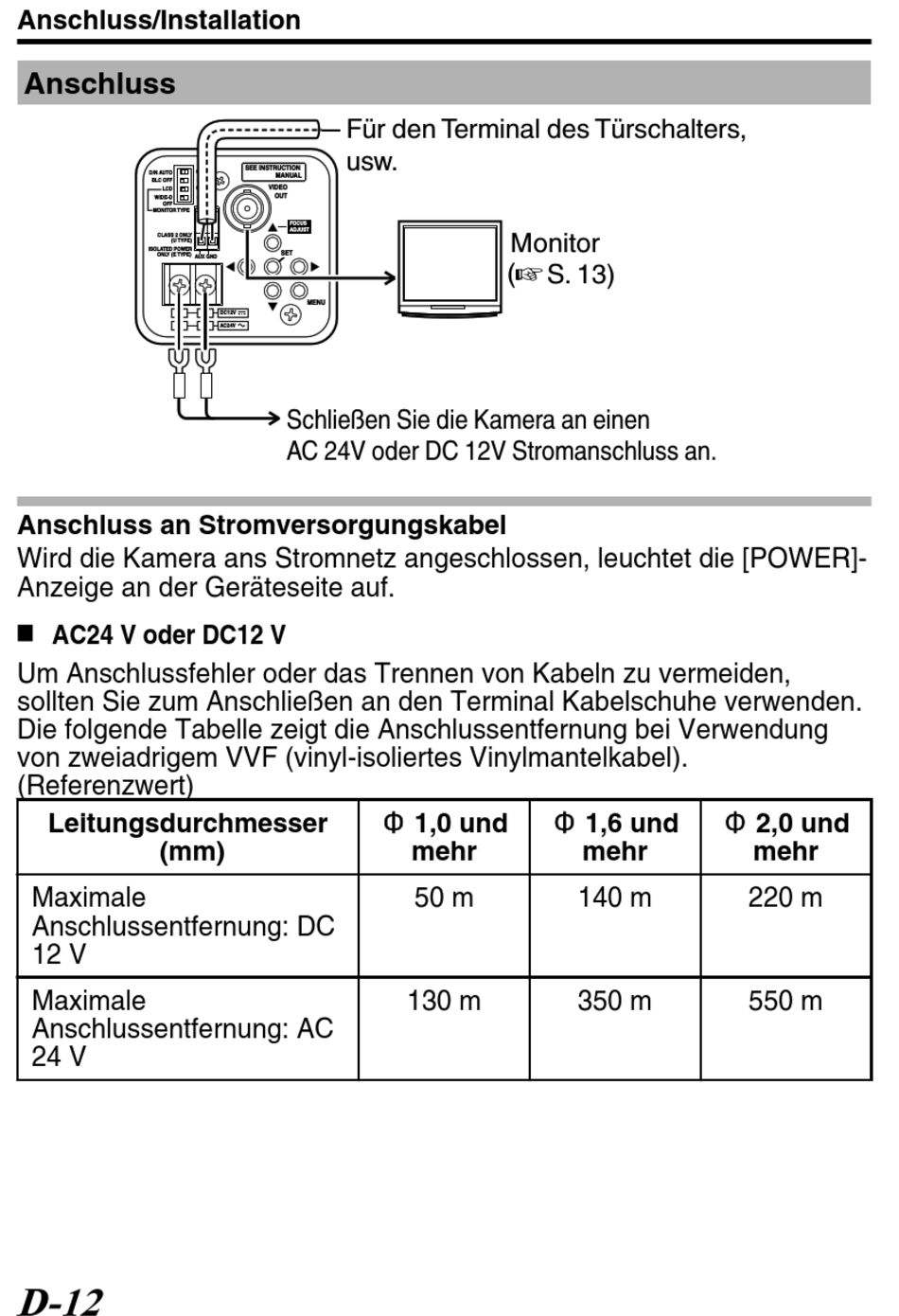

Anschluss/Installation

Anschluss

D/N AUTO
BLC OFF
LCD
WIDE-D
OFF
MONITOR TYPE
CLASS 2 ONLY
( U TYPE )
ISOLATED POWER
ONLY ( E TYPE )
1
.
Anschluss an Stromversorgungskabel
Wird die Kamera ans Stromnetz angeschlossen, leuchtet die [POWER]-
Anzeige an der Geräteseite auf.
AC24 V oder DC12 V
Um Anschlussfehler oder das Trennen von Kabeln zu vermeiden,
sollten Sie zum Anschließen an den Terminal Kabelschuhe verwenden.
Die folgende Tabelle zeigt die Anschlussentfernung bei Verwendung
von zweiadrigem VVF (vinyl-isoliertes Vinylmantelkabel).
(Referenzwert)
Leitungsdurchmesser
(mm)
Maximale
Anschlussentfernung: DC
12 V
Maximale
Anschlussentfernung: AC
24 V
D-12
Für den Terminal des Türschalters,
usw.
SEE INSTRUCTION
OFF
MANUAL
ON
VIDEO
CRT
OUT
ON
FOCUS
ADJUST
SET
AUX GND
MENU
DC12V
AC24V
2
Schließen Sie die Kamera an einen
AC 24V oder DC 12V Stromanschluss an.
Monitor
(A
S. 13)
Φ 1,0 und
mehr
50 m
130 m
Φ 1,6 und
mehr
140 m
350 m
Φ 2,0 und
mehr
220 m
550 m
