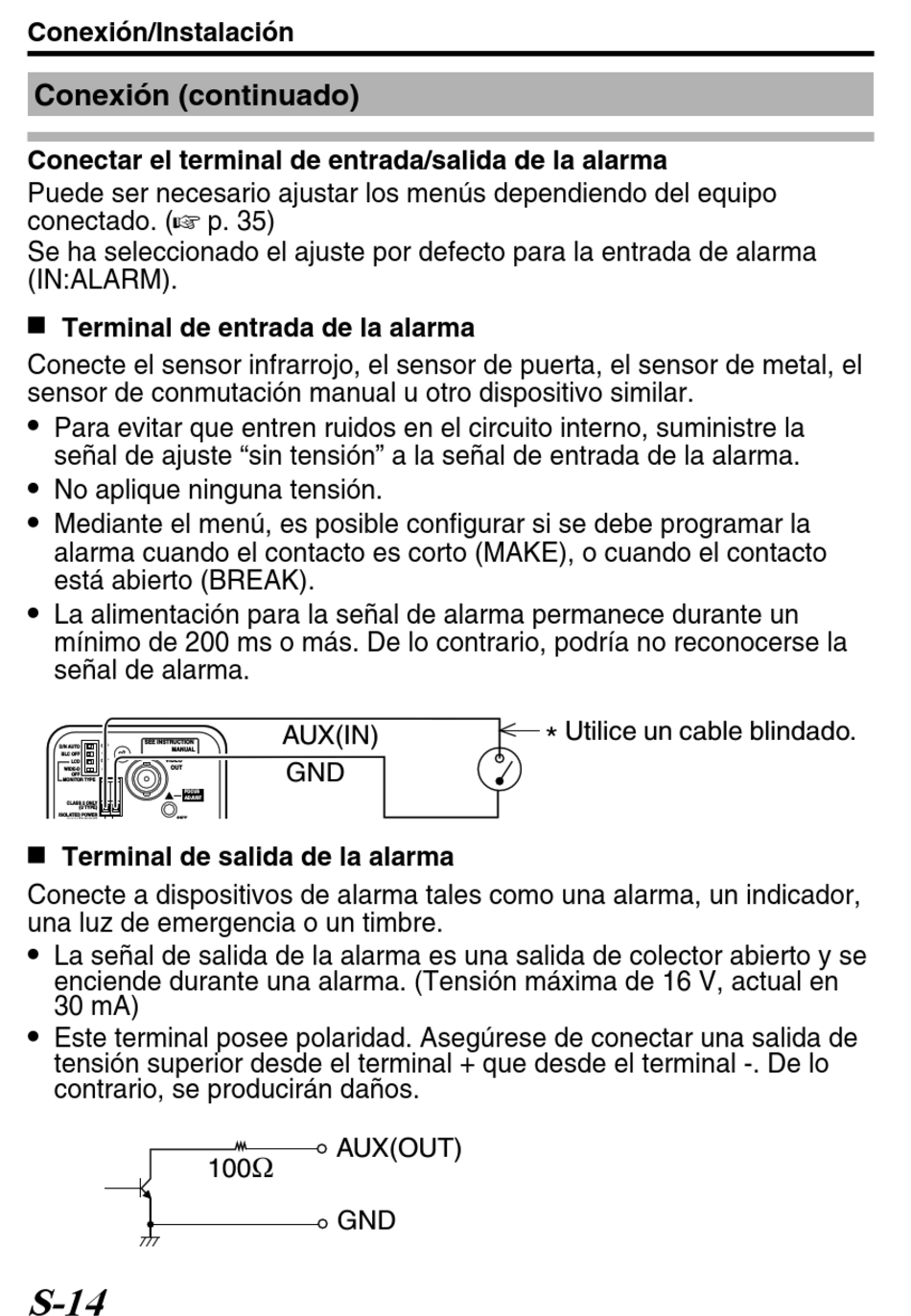

Conexión/Instalación
Conexión (continuado)
Conectar el terminal de entrada/salida de la alarma
Puede ser necesario ajustar los menús dependiendo del equipo
conectado. (A p. 35)
Se ha seleccionado el ajuste por defecto para la entrada de alarma
(IN:ALARM).
Terminal de entrada de la alarma
Conecte el sensor infrarrojo, el sensor de puerta, el sensor de metal, el
sensor de conmutación manual u otro dispositivo similar.
Para evitar que entren ruidos en el circuito interno, suministre la
señal de ajuste "sin tensión" a la señal de entrada de la alarma.
No aplique ninguna tensión.
Mediante el menú, es posible configurar si se debe programar la
alarma cuando el contacto es corto (MAKE), o cuando el contacto
está abierto (BREAK).
La alimentación para la señal de alarma permanece durante un
mínimo de 200 ms o más. De lo contrario, podría no reconocerse la
señal de alarma.
SEE INSTRUCTION
OFF
D/N AUTO
MANUAL
BLC OFF ON
VIDEO
CRT
LCD
OUT
WIDE-D
ON
OFF
MONITOR TYPE
FOCUS
ADJUST
CLASS 2 ONLY
( U TYPE )
ISOLATED POWER
.
SET
ONLY ( E TYPE )
Terminal de salida de la alarma
Conecte a dispositivos de alarma tales como una alarma, un indicador,
una luz de emergencia o un timbre.
La señal de salida de la alarma es una salida de colector abierto y se
enciende durante una alarma. (Tensión máxima de 16 V, actual en
30 mA)
Este terminal posee polaridad. Asegúrese de conectar una salida de
tensión superior desde el terminal + que desde el terminal -. De lo
contrario, se producirán daños.
.
S-14
AUX(IN)
GND
AUX(OUT)
100K
GND
Utilice un cable blindado.
*
