Installation
Anbringen der Kamera (Fortsetzung)

Anschluss

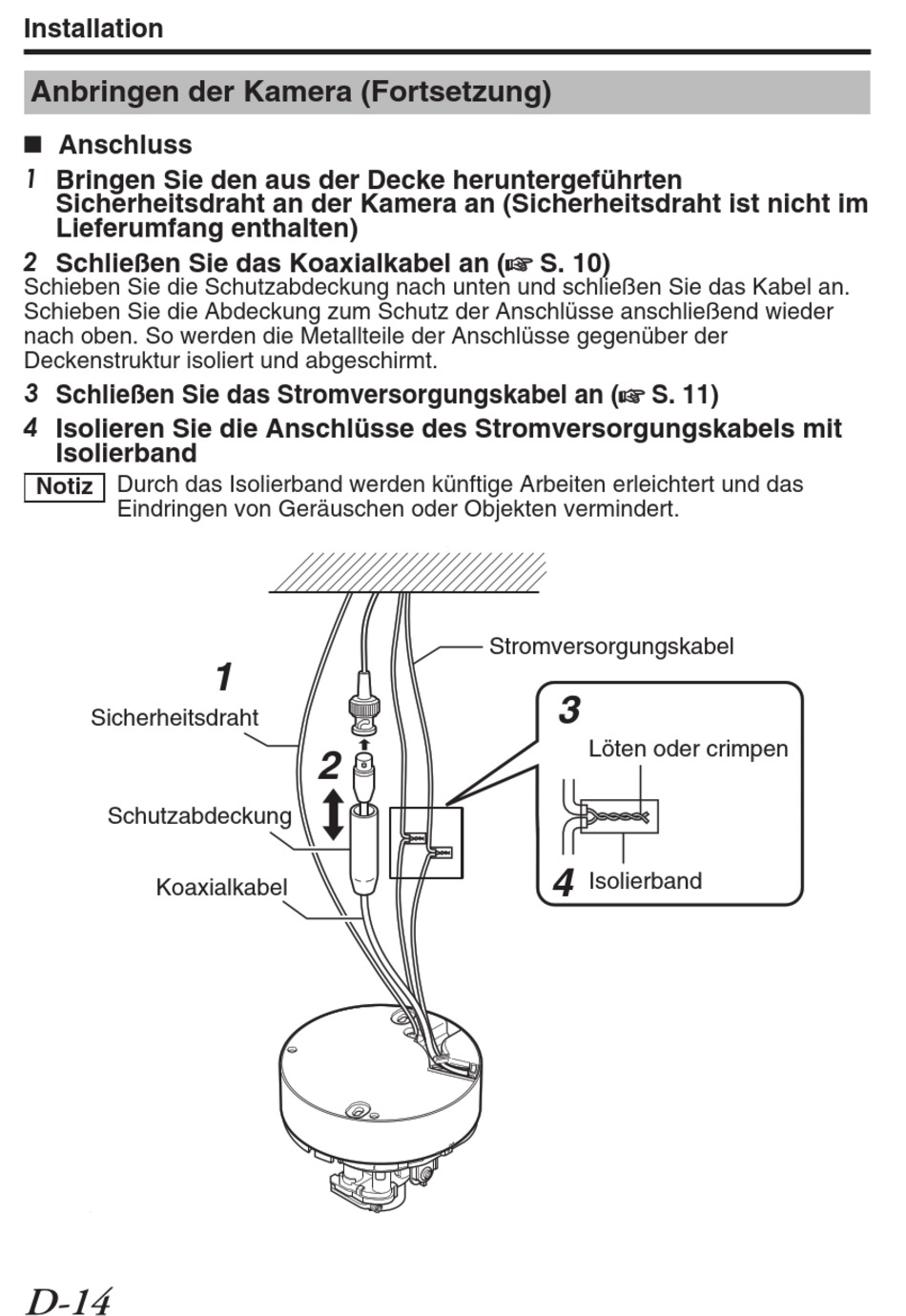

1 Bringen Sie den aus der Decke heruntergeführten
Sicherheitsdraht an der Kamera an (Sicherheitsdraht ist nicht im
Lieferumfang enthalten)
2 Schließen Sie das Koaxialkabel an (A S. 10)
Schieben Sie die Schutzabdeckung nach unten und schließen Sie das Kabel an.
Schieben Sie die Abdeckung zum Schutz der Anschlüsse anschließend wieder
nach oben. So werden die Metallteile der Anschlüsse gegenüber der
Deckenstruktur isoliert und abgeschirmt.
3 Schließen Sie das Stromversorgungskabel an (A S. 11)
4 Isolieren Sie die Anschlüsse des Stromversorgungskabels mit
Isolierband
Notiz Durch das Isolierband werden künftige Arbeiten erleichtert und das
Eindringen von Geräuschen oder Objekten vermindert.
Sicherheitsdraht
Schutzabdeckung
Koaxialkabel
.
D-14
1
2
.
Stromversorgungskabel
3
Löten oder crimpen
4
Isolierband
