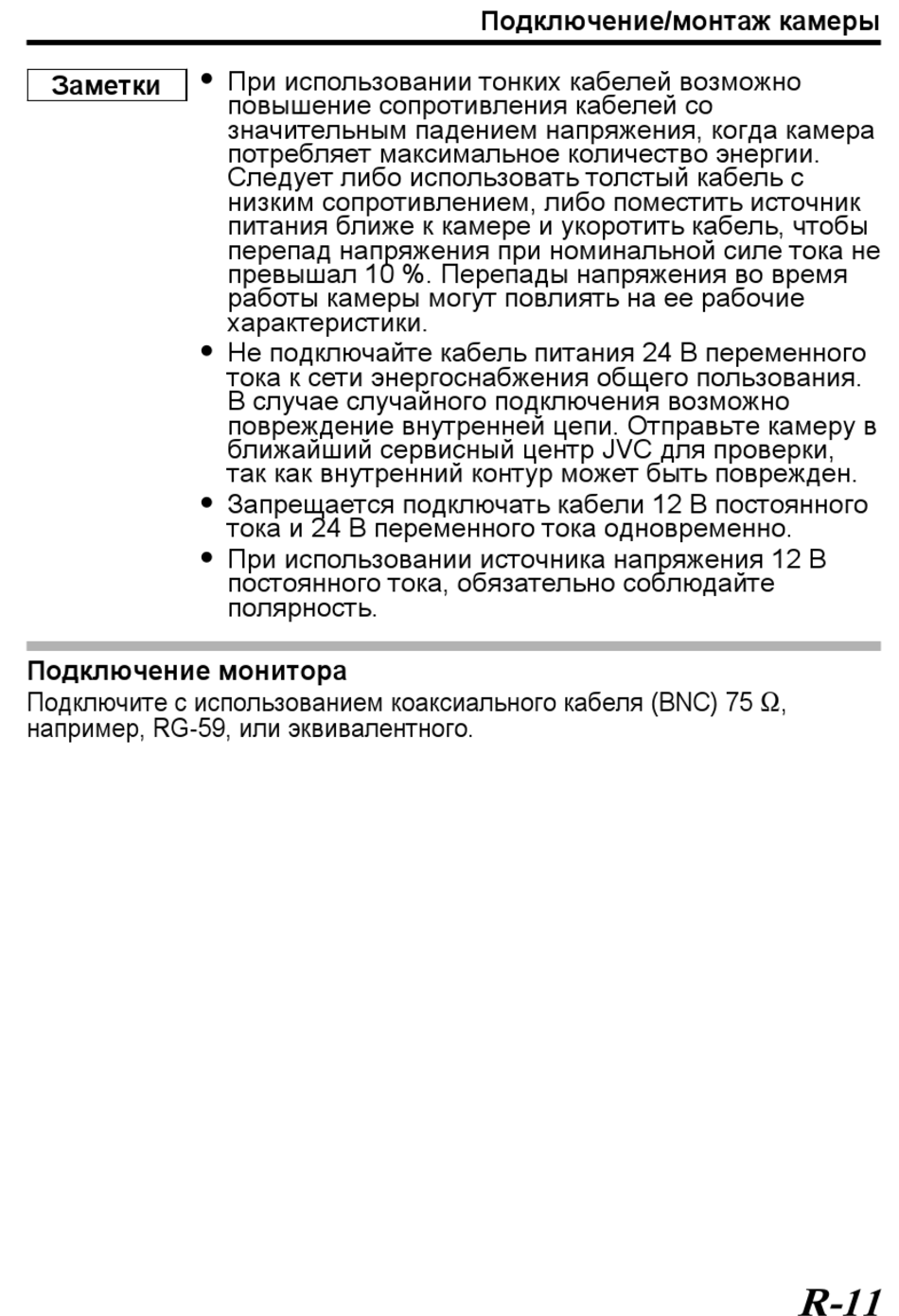

JVC TK-C8301RE Bedienungsanleitung Seite 179

Заметки
Подключение монитора
Подключите с использованием коаксиального кабеля (BNC) 75 K,
например, RG-59, или эквивалентного.
При использовании тонких кабелей возможно
повышение сопротивления кабелей со
значительным падением напряжения, когда камера
потребляет максимальное количество энергии.
Следует либо использовать толстый кабель с
низким сопротивлением, либо поместить источник
питания ближе к камере и укоротить кабель, чтобы
перепад напряжения при номинальной силе тока не
превышал 10 %. Перепады напряжения во время
работы камеры могут повлиять на ее рабочие
характеристики.
Не подключайте кабель питания 24 В переменного
тока к сети энергоснабжения общего пользования.
В случае случайного подключения возможно
повреждение внутренней цепи. Отправьте камеру в
ближайший сервисный центр JVC для проверки,
так как внутренний контур может быть поврежден.
Запрещается подключать кабели 12 В постоянного
тока и 24 В переменного тока одновременно.
При использовании источника напряжения 12 В
постоянного тока, обязательно соблюдайте
полярность.
Подключение/монтаж камеры
R-11
