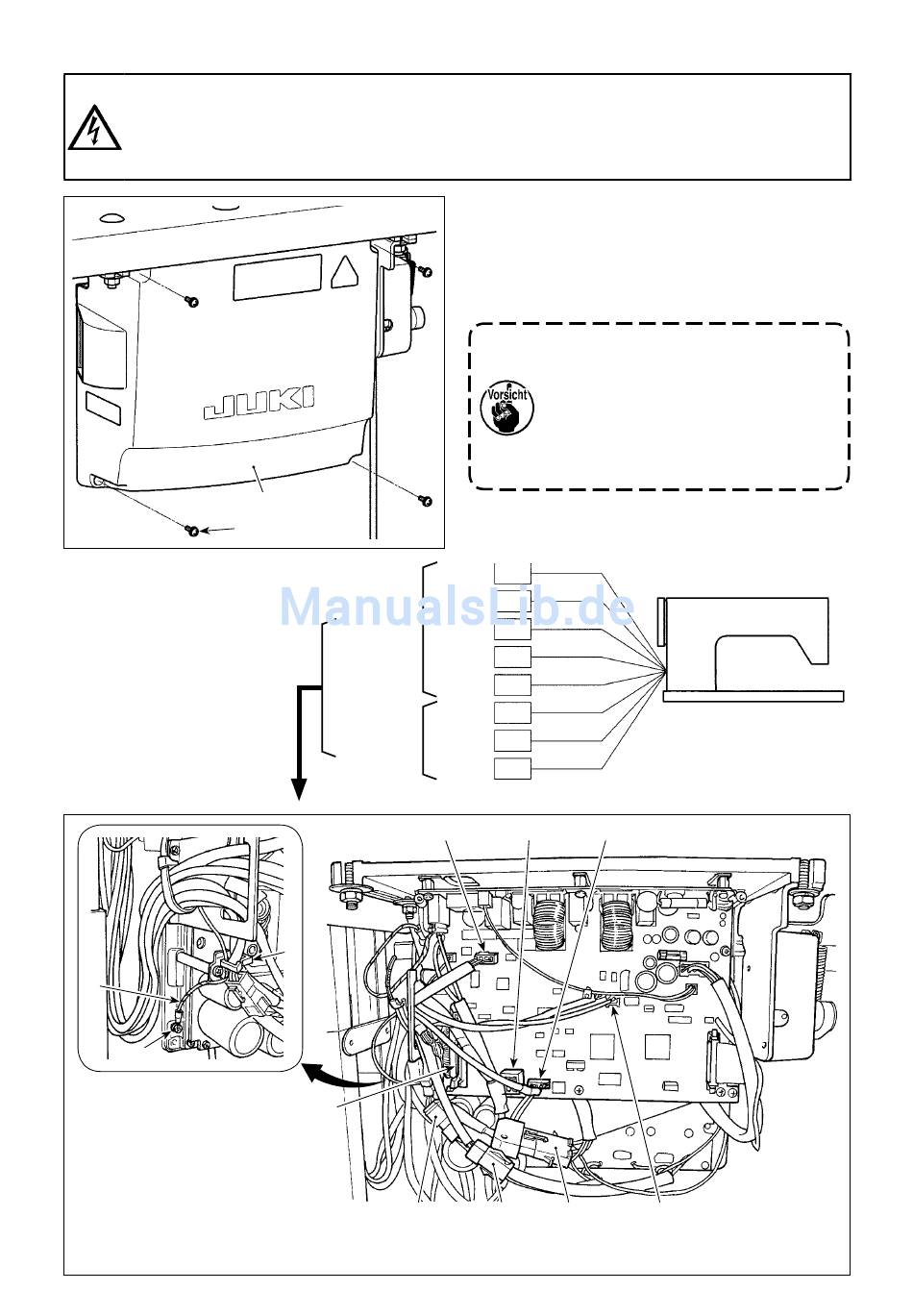

2-9. Anschließen der Kabel
GEFAHR :
1. Um durch elektrische Schläge oder plötzliches Anlaufen der Nähmaschine verursachte
Verletzungen zu verhüten, führen Sie die Arbeit erst aus, nachdem Sie den Netzschalter
ausgeschaltet und mindestens 5 Minuten lang gewartet haben.
2. Um durch ungewohnte Arbeit oder elektrischen Schlag verursachte Unfälle zu verhüten, lassen Sie
die elektrischen Komponenten von einem Elektriker oder Techniker unserer Händler einstellen.
❷
❹
A
Abb. 2
❶
CN30
CTL-Platine
PWR-Platine
CN37 *1
❸
CN32
CN21
1) Vier Befestigungsschrauben ❷ der Schaltkasten-
abdeckung ❶ lösen. Die Schaltkastenabdeckung
❶ abnehmen.
2) Die Kabel an die jeweiligen Steckverbinder an
CTL-Platine, PWR-Platine anschließen. (Abb. 1)
Sichern Sie die an CN20, CN21 und
CN22 anzuschließenden Kabel mit der
Kabelklemme ❸.
Überprüfen Sie die
Anschlussmarkierungen von CN21
und CN22, um falschen Anschluss zu
verhindern.
3) Den Erdleiter ❹ mit einer Schraube an Position
A des Schaltkastens befestigen. (Abb. 2)
Weiß
9P
Grau
CN32
40P
Weiß
CN36
4P
Weiß
CN37 *1
4P
Weiß
CN38
15P
Weiß
CN20
4P
Weiß
CN21
6P
Weiß
6P
CN22
*1 CN37 : Nur für DDL-9000C-S-AK154
CN30
CN38
CN22
CN20
Abb. 1
– 9 –
CN36
