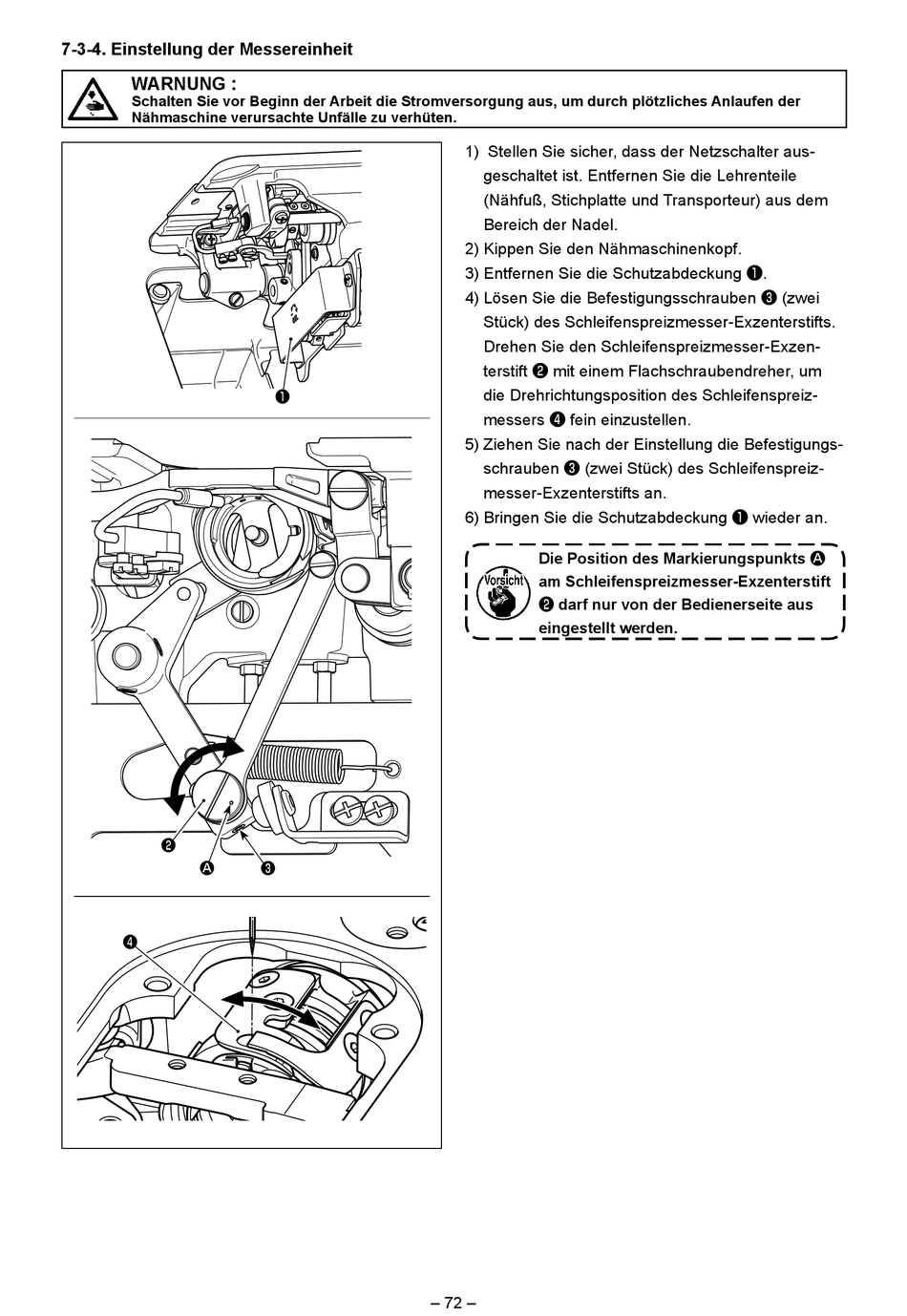

7-3-4. Einstellung der Messereinheit

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
❷
A
❹
❶
❸
– 72 –
1) Stellen Sie sicher, dass der Netzschalter aus-
geschaltet ist. Entfernen Sie die Lehrenteile
(Nähfuß, Stichplatte und Transporteur) aus dem
Bereich der Nadel.
2) Kippen Sie den Nähmaschinenkopf.
3) Entfernen Sie die Schutzabdeckung ❶.
4) Lösen Sie die Befestigungsschrauben ❸ (zwei
Stück) des Schleifenspreizmesser-Exzenterstifts.
Drehen Sie den Schleifenspreizmesser-Exzen-
terstift ❷ mit einem Flachschraubendreher, um
die Drehrichtungsposition des Schleifenspreiz-
messers ❹ fein einzustellen.
5) Ziehen Sie nach der Einstellung die Befestigungs-
schrauben ❸ (zwei Stück) des Schleifenspreiz-
messer-Exzenterstifts an.
6) Bringen Sie die Schutzabdeckung ❶ wieder an.
Die Position des Markierungspunkts A
am Schleifenspreizmesser-Exzenterstift
❷ darf nur von der Bedienerseite aus
eingestellt werden.
