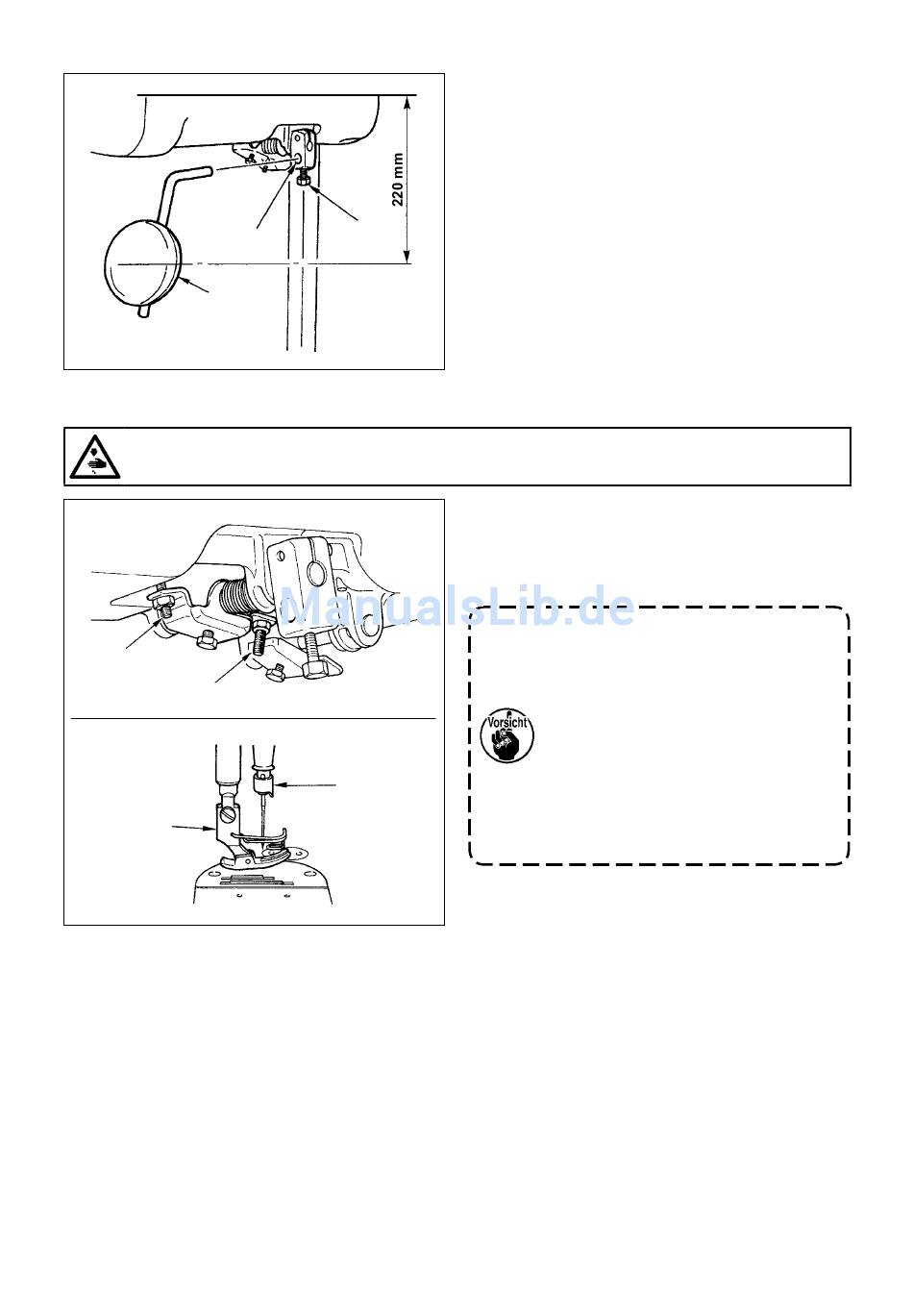

2-5. Anbringen des Knielifterkissens
❶
2-6. Einstellen der knielifterhöhe
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
❹
❶
❸
❸
❷
❷
Den Knielifterkissens ❶ in die Montagebohrung ❷
einsetzen und mit der Schraube ❸ befestigen.
* Die Position des Knielifterkissens ❶ so einstellen,
dass eine bequeme Bedienung möglich ist.
Der Abstand von der Unterseite der Tischplatte
beträgt 220 mm als Bezugsmaß.
Die Normalhöhe des mittels Knielifter angehobenen
Nähfußes ist 10 mm.
Der Nähfußhub kann mit Hilfe der Knielifter-Einstell-
schraube ❶ bis auf 15 mm eingestellt werden.
1. Betreiben Sie die Nähmaschine nicht,
wenn der Nähfuß ❸ um mehr als 10
mm angehoben ist, weil sonst die
Nadelstange ❷ mit dem Nähfuß ❸ in
Berührung kommt.
2. Knielifter-Ausgangsposition
Wird die Einstellschraube ❹
überdreht, arbeitet die Nähmaschine
im angehobenen Zustand des
Nähfußes, wodurch Nähfehler oder
Geräusche verursacht werden.
– 5 –
