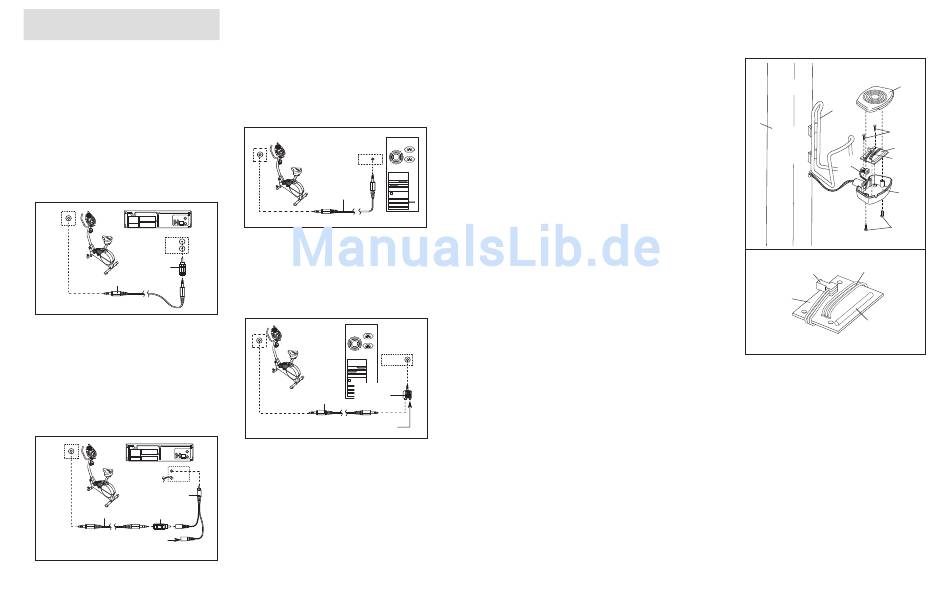

DAS VERBINDEN IHRES HEIMFAHRRADS MIT
IHREM VIDEOGERÄT ODER COMPUTER
ANSCHLUSS IHRES VIDEOGERÄTS
Anmerkung: Falls Ihr Videogerät eine unbenutzte
Out-Audiosteckfassung hat, befolgen Sie Instruk-
tion A. Falls die Out-Audiosteckfassung benutzt
wird, befolgen Sie Instruktion B. Falls Sie einen
Fernseher mit eingebautem Videogerät haben,
befolgen Sie Instruktion B.
A. Stecken Sie ein Ende des Audiokabels in die
Steckfassung unter dem Computer. Stecken Sie
das andere Ende des Audiokabels in den Adapter.
Stecken Sie den Adapter in den Out-Audiosteckfas-
sung an Ihrem Videogerät.
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
AUDIO OUT
RIGHT
LEFT
Adapter
ANT. IN
Audiokabel VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
AUDIO OUT
RIGHT
LEFT
A
B. Stecken Sie ein Ende des Audiokabels in die
Steckfassung unter dem Computer. Stecken Sie
das andere Ende des Audiokabels in den Adapter.
Stecken Sie den Adapter in einen RCA-Typ Y-
Adapter (in Elektronikgeschäften erhältlich). Dann
A
entfernen Sie den Draht, der in der Out-Linie-
Steckfassung an Ihrem Videogerät eingesteckt ist,
und stecken Sie den Draht in die unbenutzte Seite
des Y-Adapters. Stecken Sie den Y-Adapter in die
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
Out-Linie-Steckfassung an Ihrem Videogerät. 3 4
OUT
B
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
RCA Y-Adapter
B
Audiokabel Adapter
Draht von der Out-Audio-
steckfassung entfernt
B

ANSCHLUSS IHRES COMPUTERS

Anmerkung: Falls Ihr Computer einen 3,5mm Out-
Linie-Steckfassung hat, befolgen Sie Instruktion A.
Falls Ihr Computer nur einen Kopfhörersteckfas-
sung hat, befolgen Sie Instruktion B.
A. Stecken Sie ein Ende des Audiokabels in die
Steckfassung unter dem Computer. Stecken Sie
das andere Ende des Audiokabels in die Out-Linie-
Steckfassung an Ihrem Computer.
A
LINE OUT
Audiokabel
LINE OUT
A
B. Stecken Sie ein Ende des Audiokabels in die
Steckfassung unter dem Computer. Stecken Sie
das andere Ende des Kabels in einen Spalter. A
Stecken Sie den Spalter in die Kopfhörersteckfas-
sung an Ihrem Computer. Stecken Sie Ihre Kopf-
hörer oder Lautsprecher in die andere Seite des
Spalters.
PHONES
B
PHONES
Spalter
Audiokabel
B
Kopfhörer/Lautsprecher
B
20
INSTALLATION DES EMPFÄNGERS DES ZUSÄTZLICH ERHÄLTLICHEN BRUSTPULSSENSORS
Sollten Sie den Brustpulssensor (siehe Seite 16) als Sonderzubehör erstanden haben, dann folgen Sie
den hier angeführten Schritten, um den Empfänger des Brustpulssensors zu installieren.
1. Schauen Sie unter das Gehäuse (A) und finden Sie
die zwei abgesetzten Schrauben (B). Entfernen Sie die
beiden Schrauben und entfernen Sie den Deckel (C) des
Gehäuses. Deckel und Schrauben zur Seite legen.
2. Entfernen Sie das Gehäuse (A) vorsichtig vom Pfosten
(2) und vom Flaschenhalter (91).
3. Beziehen Sie sich auf die untere Zeichnung. Wickeln
Sie die Drähte (D) der Länge nach um den Empfänger
(E), wie hier angezeigt. Achten Sie darauf, dass weder
die Drähte noch der Stecker den schmalen Zylinder
berühren.
4. Orientieren Sie den Empfänger (E) so, dass der
schmale Zylinder so ausgerichtet ist, wie hier angezeigt.
Setzen Sie den Empfänger dann vorsichtig in das
Gehäuse (A) ein. Befestigen Sie nun das Gehäuse mit
den zwei Schrauben (F), die mit dem Brustpulssensor mit-
geliefert wurden.
5. Finden Sie die angezeigten Drähte (G) innerhalb des
Gehäuses (A). Ziehen Sie die Drahtenden aus dem
Gehäuse heraus und verbinden Sie diese mit den
Drähten (D) des Empfängers (E). Achten Sie darauf,
dass die Stecker ineinander einschnappen.
6. Schieben Sie die Drähte vorsichtig durch den Pfosten
(2) und schieben Sie das Gehäuse (A) in den Pfosten ein.
Achten Sie darauf, die Drähte nicht abzuklemmen.
7. Befestigen Sie den Deckel (C ) und das Gehäuse (A)
mit den zwei Schrauben (B) am Flaschenhalter (91). Anmerkung: Die Drähte, die dem Brustpulssensor beigefügt
worden sind, braucht man nicht und können weggeworfen werden.
31
2
F
E
D
G
B
D
Stecker
E
Schmaler
Zylinder
9
C
A
