3
INSTALLATION
3.4.4
Montage TRANSIC151LP - Umgebungsgasmessungen
30
B E T R I E B S A N L E I T U N G | TRANSIC151LP
Montageanweisungen

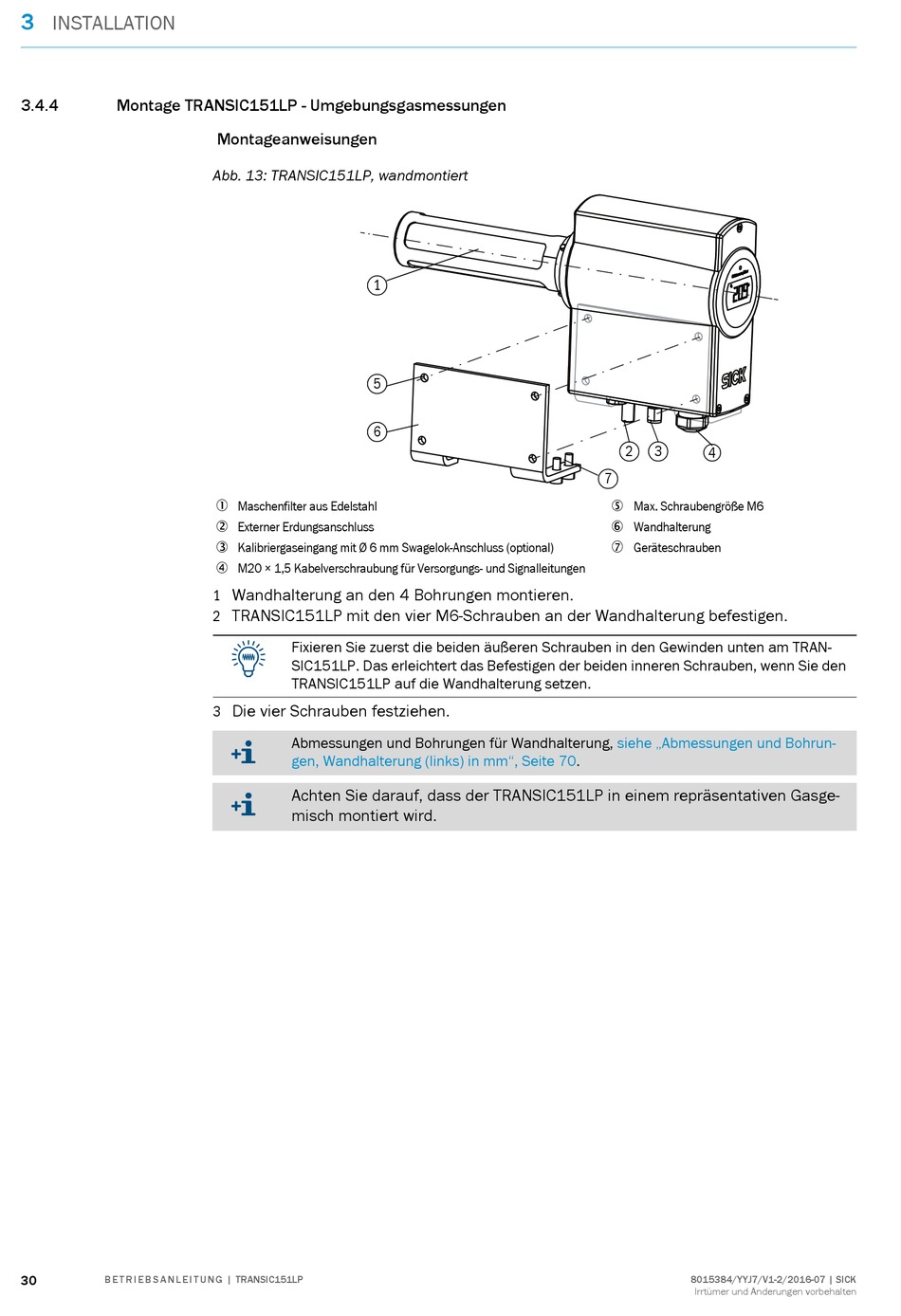

Abb. 13: TRANSIC151LP, wandmontiert
1
5
6
Maschenfilter aus Edelstahl
Externer Erdungsanschluss
Kalibriergaseingang mit Ø 6 mm Swagelok-Anschluss (optional)
M20 × 1,5 Kabelverschraubung für Versorgungs- und Signalleitungen
Wandhalterung an den 4 Bohrungen montieren.
1
TRANSIC151LP mit den vier M6-Schrauben an der Wandhalterung befestigen.
2
Fixieren Sie zuerst die beiden äußeren Schrauben in den Gewinden unten am TRAN-
SIC151LP. Das erleichtert das Befestigen der beiden inneren Schrauben, wenn Sie den
TRANSIC151LP auf die Wandhalterung setzen.
Die vier Schrauben festziehen.
3
Abmessungen und Bohrungen für Wandhalterung,
gen, Wandhalterung (links) in mm", Seite
Achten Sie darauf, dass der TRANSIC151LP in einem repräsentativen Gasge-
misch montiert wird.
2
3
4
7
Max. Schraubengröße M6
Wandhalterung
Geräteschrauben
siehe „Abmessungen und Bohrun-
70.
8015384/YYJ7/V1-2/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
