8015384/YYJ7/V1-2/2016-07 | SICK
Irrtümer und Änderungen vorbehalten

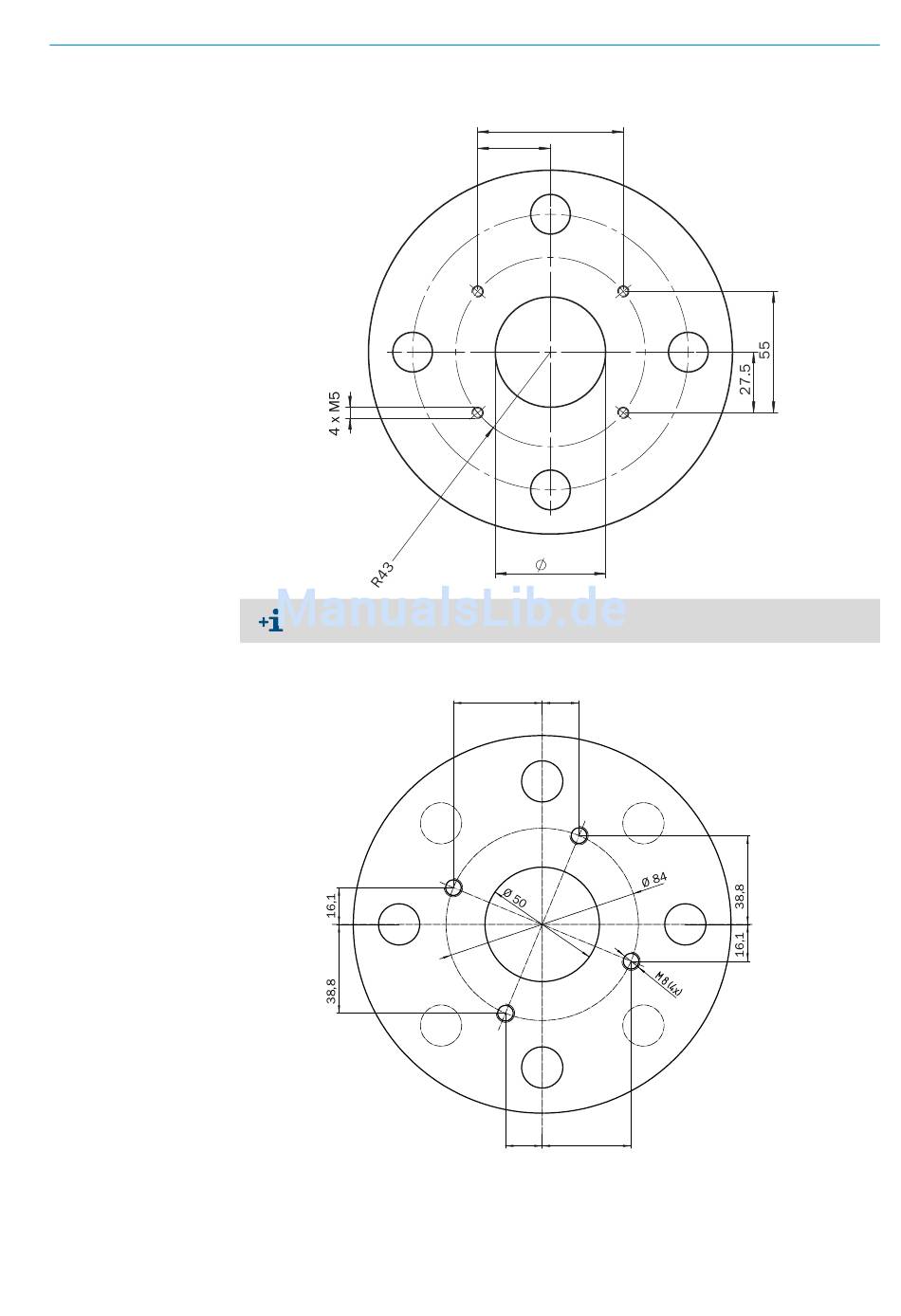

Abb. 51: Abmessungen für Montage Anbauflansch mit M5-Schrauben (geeignet bis 0,5bar)
Alle Angaben in mm
Erstellen Sie bei Montage an einem Rohr mit > 80 mm Aussendurchmesser keine M5
Durchgangs-Bohrungen, um Freisetzungen aus dem Prozess zu verhindern.
Abb. 52: Abmessungen für Montage von Anbauflansch mit M8-Schrauben (geeignet für PS=10 bar)
66
33
50
38,8
16,1
38,8
16,1
B E T R I E B S A N L E I T U N G | TRANSIC151LP
SPEZIFIKATIONEN
10
71
