2
PRODUKTBESCHREIBUNG
2.2
Funktionsprinzip/Messprinzip
14
B E T R I E B S A N L E I T U N G | TRANSIC151LP

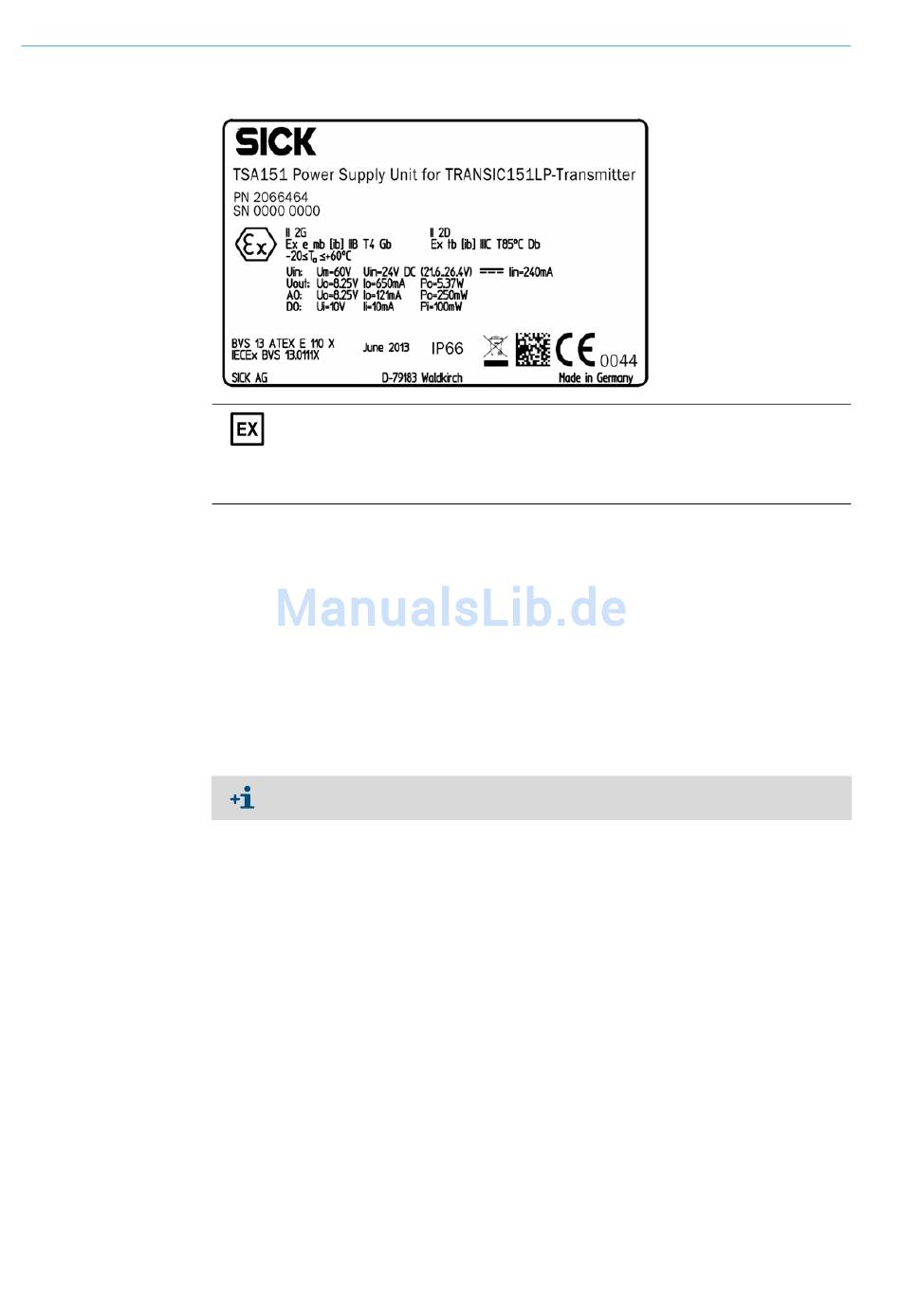

Abb. 2: Beispiel Typenschild Spannungsversorgungseinheit TSA151
VORSICHT: Kennzeichnung für besondere Betriebsbedingungen beachten
Besondere Betriebsbedingungen: Die Kennzeichnung "X" im TSA151 Typenschild
bedeutet, dass 24V-Eingang des TSA151 ist mit einer Fehlerspannung von Um=60V
spezifiziert ist und daher zwingend ein entsprechendes PELV Netzteil erfordert.
▸
Beachten
„Besondere lokale Bedingungen", Seite
Der TRANSIC151LP funktioniert über die Lichtabsorption eines abstimmbaren Diodenla-
sers (Tunable Diode Laser Absorption Spectroscopy TDLAS). Die Gaskonzentration wird
anhand der Dämpfung eines Laserstrahls gemessen, der von einer abstimmbaren Dioden-
laserquelle in die Gasprobe gesendet wird. Für Sauerstoffmessungen wird die Wellenlänge
des Laserstrahls so eingestellt, dass sie einer der charakteristischen Absorptionslinien von
Sauerstoff im Wellenlängenbereich von etwa 760 nm im nahen infraroten Strahlungsbere-
ich (NIR) des elektromagnetischen Spektrums entspricht. Bei der Messung wird die Wel-
lenlänge des Diodenlasers fortlaufend moduliert, um eine der Sauerstoffabsorptionslinien
abzutasten. Dadurch wird ein periodisches Signal in einem Photodetektor generiert, des-
sen Amplitude zur Sauerstoffmenge im Laserstrahlengang proportional ist.
Der gemessene O
verfälscht. Bei zu hoher Staubladung gibt der TRANSIC151LP ein Wartungs-Signal aus.
-Wert wird durch die Staubladung im Prozess nicht
2
12.
8015384/YYJ7/V1-2/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
