20.09.2006
LX7000 Basic V1.1
TE Settig 0 % bedeutet Düsenkompensation. TEF hat bei der Düsenkompensation keine Funktion.
Die Qualität dieser Kompensation ist nur von der richtigen Dimension der Düse abhängig.
TE Settig >0% = elektronische Kompensation
Die elektronische Kompensation muss bei einem Testflug in ruhiger Atmosphäre experimentell ermittelt werden.
Als Bezugsparameter sind TE 100% und TEF 4 zu verwenden. Die Testflugprozedur läuft wie folgt ab:
•
bis 160 km/h beschleunigen und die Fahrt stabilisieren
•
Hochziehen bis ca. 80 km/h
Vario - Anzeige beobachten. Die Anzeige soll von ca. – 2 m/s bis ca. 0 m/s nach oben laufen. Bleibt die Anzeige im
Minusbereich, ist die Kompensation zu stark. Prozentzahl reduzieren.
Läuft die Anzeige in den Plusbereich, ist die Kompensation zu schwach . Prozentzahl erhöhen. Mit TEF wird die
Ansprechgeschwindigkeit definiert. TEF größer bedeutet größere Verzögerung. Für eine erfolgreiche TE-
Kompensation ist die statische Luftdruckabnahme sehr wichtig. Diese kann man sehr einfach überprüfen. Dazu das
o.g. Verfahren mit TE 0 % durchführen. Die Varioanzeige sollte sofort in den Plusbereich laufen. Läuft diese zuerst
weiter in den Minusbereich, ist die Statikabnahme schlecht und eine elektronische Kompensation nicht möglich.

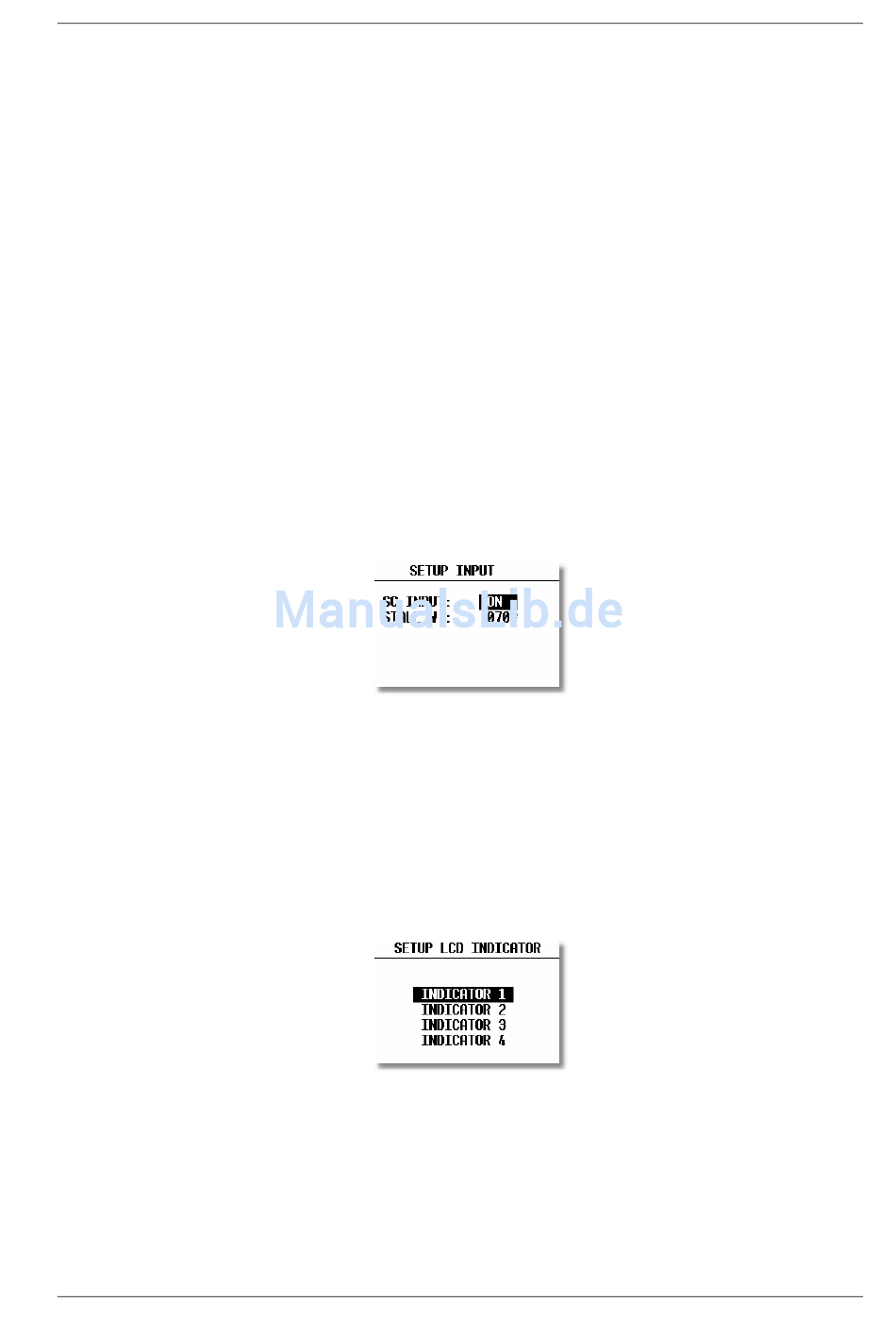

3.1.2.10 INPUT (Externer Sollfahrt-Umschalter)
Das Gerät hat einen Eingang für einen externen Schalter zur Umschaltung Vario – Sollfahrt.
Dies kann ein manuell betätigter Schalter oder ein Schalter betätigt durch die Wölbklappen sein.
In SC INPUT kann die Polarität dieses Schalters gesetzt werden. Bei SC INPUT ON schaltet das Gerät auf
Sollfahrt, wenn der Schalter geschlossen wird. Bei SC INPUT OFF ist es umgekehrt.
Die Stallwarnung ist ein Zusatzgerät zum LX7000 BASIC, die eine akustische Warnung beim Unterschreiten der
STALL–Geschwindigkeit auslöst.
3.1.2.11 LCD IND. (LCD–Varioanzeige)
Es können bis zu 3 extern angeschlossene LCD–Varios (mit unterschiedlichen Anzeigenmöglichkeiten) an den
RS485–Bus angeschlossen werden. Die Varioanzeige INDICATOR 1 ist immer diejenige, die ins LX7000 AU-
Anzeige-Sensorteil eingebaut ist.
Seite 18
